百佳泰为视频电子标准协会(Video Electronics Standard Association; VESA )授权之测试实验室,提供厂商DisplayPort兼容性认证服务。

谘询

台灣首家VESA協會授權之測試實驗室

百佳泰为视频电子标准协会(Video Electronics Standard Association; VESA )授权之测试实验室,提供厂商DisplayPort兼容性认证服务。

此认证计划旨在确保您的DisplayPor产品能符合协会所规范的标准方针;身为台湾首家VESA协会授权之测试实验室,百佳泰可提供您最完善且专业的测试服务,保障您的产品能快速取得DisplayPort认证。

更多相关讯息,请参考DisplayPort官网

最新DisplayPort 2.0 影音数据传输标准

VESA协会已公布最新DisplayPort™ 2.0的变革,DisplayPort 2.0可以支持超过8K的分辨率和更高的刷新率(适用于4K/HDR),以及应用于虚拟现实的场景画面。传输数据部分:DisplayPort™ 2.0可使视频带宽性能提高多达3倍(最大有效负载为77.37 Gbps);新的内置功能可改善用户体验,更大的灵活性并提高电源效率。

DP 2.0的优势在于均可使用DP以及USB Type-C的连接器。透过Display Port Alt Mode,USB Type-C可进行影音信号的传输。

通过USB-C连接器传输的DP 2.0具有更高的视频带宽性能,可在不影响显示性能的情况下同时进行高速USB数据传输。DP 2.0利用Thunderbolt™3物理接口(PHY)层,同时保持DP协议的灵活性,以增加数据带宽并促进跨行业领先的IO标准的融合。

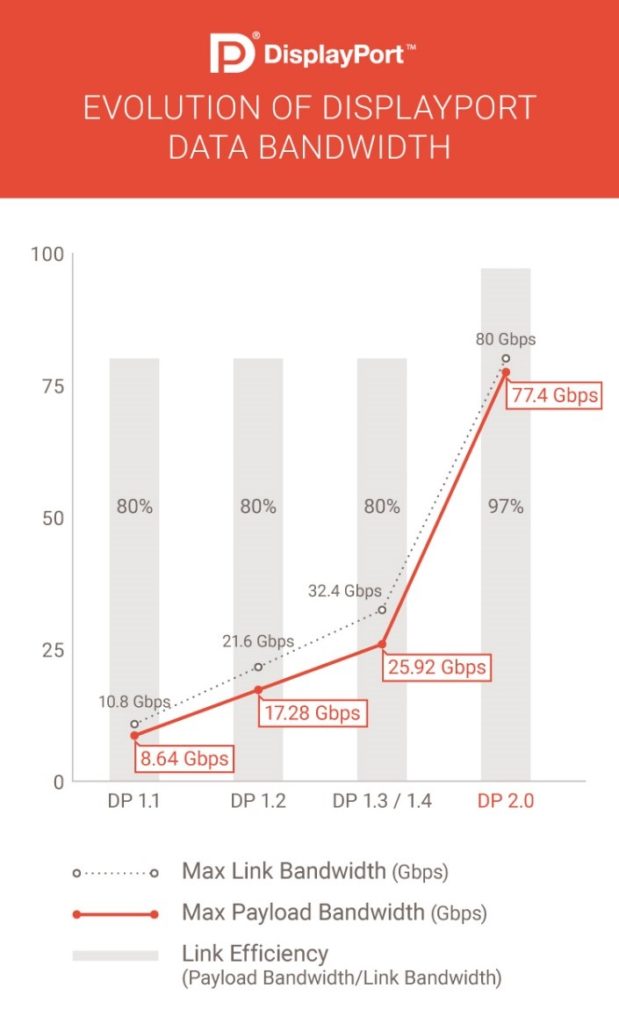

图1: DisplayPort带宽演变对比图 (源自:DisplayPort)

DisplayPort™ ALT模式介绍

DisplayPort Alt Mode 2.0版本通过USB Type-C连接器支持DisplayPort的所有最新功能,包括超过8K的分辨率和更高的刷新率,以及USB数据传输。DisplayPort Alt Mode 2.0提供了与USB Implementers Forum(USB-IF)发布的新USB4™的无缝互操作性,并通过USB Type-C®(USB-C)连接器完全支持最新版本的DisplayPort标准(2.0版)中的所有功能。

在DisplayPort Alt Mode下,USB-C连接器可以通过电缆中四条高速通道传输高达每秒80 Gbps的DisplayPort视频数据,或透过超高速USB数据传输进行高达40 Gbps的信息传输。

VESA预计首批采用DisplayPort Alt Mode 2.0的产品会于2021年投放于市场。

VESA DisplayPort 1.4标准认证测试

DP1.4认证测试能确保通过认证的产品,传递更高的分辨率、刷新频率以及更丰富的颜色深度。

产品种类

Product Category

DP1.4高效传输性能可适用于以下产品:

  • Monitors
  • Projectors
  • Mobile Devices
  • Cable Adapters/Adapters
  • DisplayPort Alt Mode Over USB Type-C:

    • USB Type-C to USB Type-C Adapters or Cable Adapters
    • USB Type-C to DVI/HDMI/VGA Adapters or Cable Adapters

 测试范围

Device Category

Test Category

  • Physical Layer Test
  • Link Layer Test
  • HDCP Test (not mandatory for DisplayPort logo)
  • Interoperabilit0y Test (CTS 1.0)
  • EDID Test
  • MST (Multi-Stream Transport) Protocol and Interoperability Test
  • HDCP2.2 Test(Mandatory if a DP Device supports HDCP2.2)

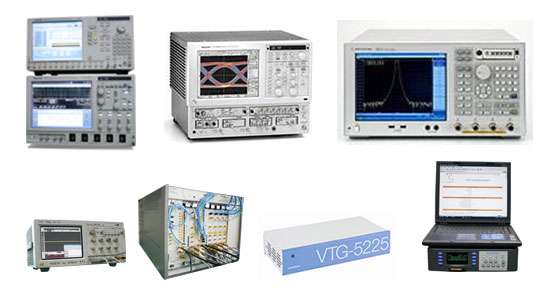

 测试环境

Model Name Type
 Agilent DSA90804A or above  Real-Time Oscilloscope
 E3631A  Reference Sink
 Unigraf VTG-5225 DP-LL  Reference Source
 Tektronix  Bit Error Ratio Analyzer
 Unigraf DPR-100  Reference Sink
