什么是信号完整性？

信号完整性主要目的是在连结的线路中，维持信号完整的传递且不受其他因素干扰。而信号的检测结果，可能会因以下各种变因，皆可能影响量测信号好坏。

1. 测试点位

2. 受测物焊接角度

3. 信号走线长短

4. 周遭组件干扰

5. 桥接信号板

6. 量测手法

测试点位位置不同，测试结果的差异

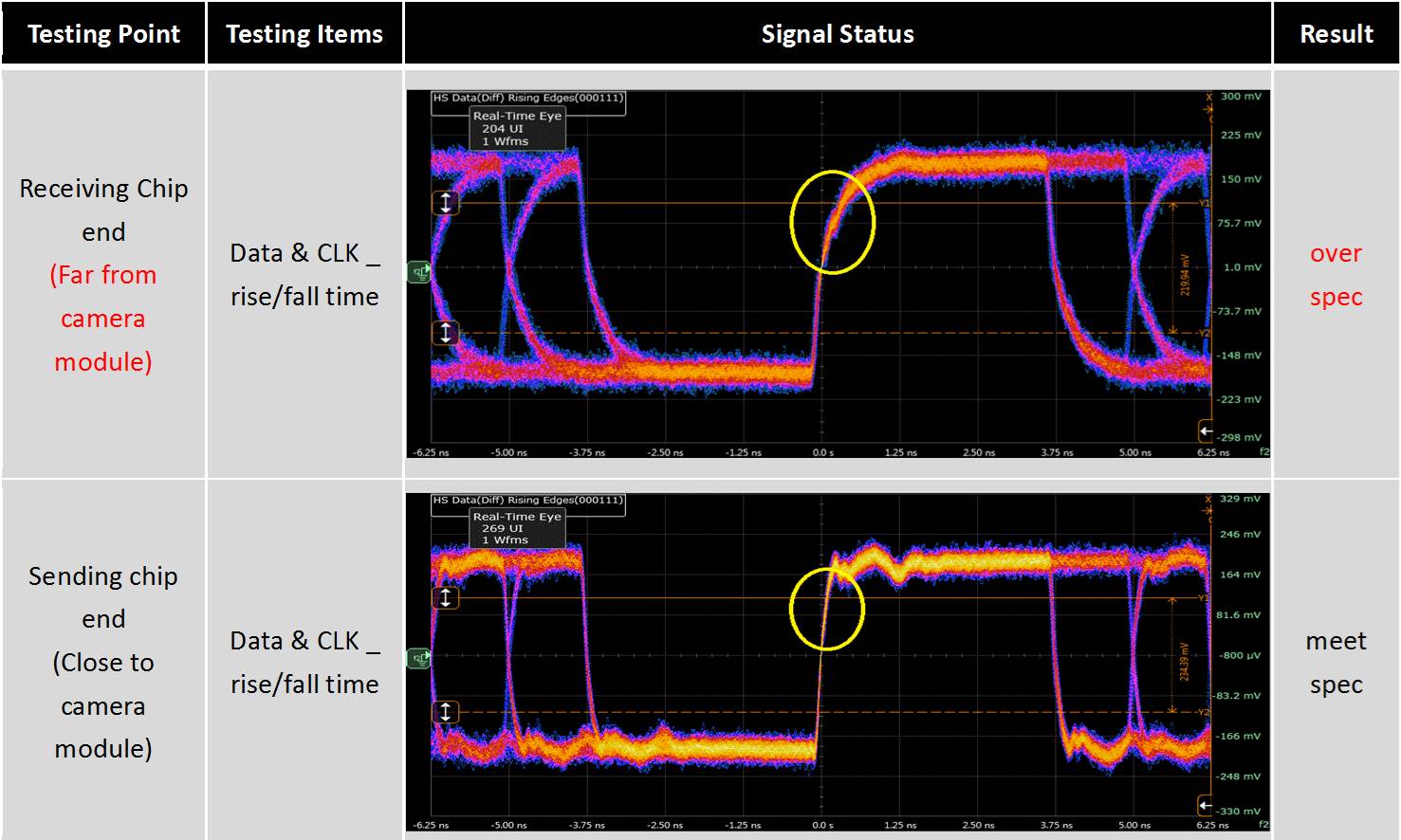

百佳泰透过以下MIPI D-Phy(实体串行数据通讯层)实测案例，示范测试点位位置不同，测试结果的差异

黄圈差异：因量测距离远近，线路阻抗因线路上的组件导致阻抗较大，而影响信号爬升能力，可从信号传输时间长短判别结果成功或失败。

信号完整性测试的重要性

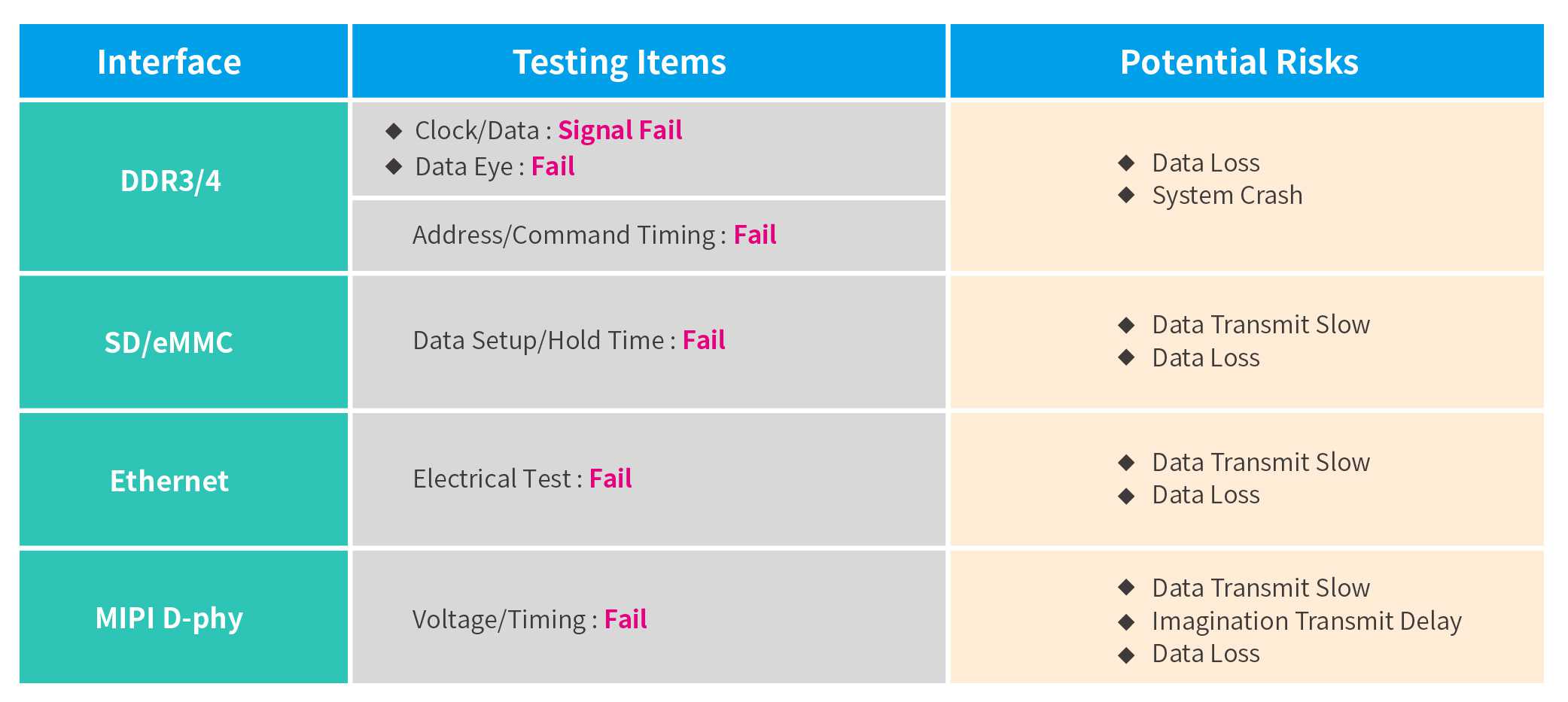

随着工程技术的演进，新产品的开发结合各种外在的变因，信号完整度测试难度，比起过往单纯设备与环境已大幅提升。透过百佳泰的专业人员以及精密仪器，可从关键性问题找出产品潜藏的风险，避免造成产品上市后的再次除错与耗损。以下为百佳泰实测的测试项目，若结果为不合格，则对应出产品上可能的影响：

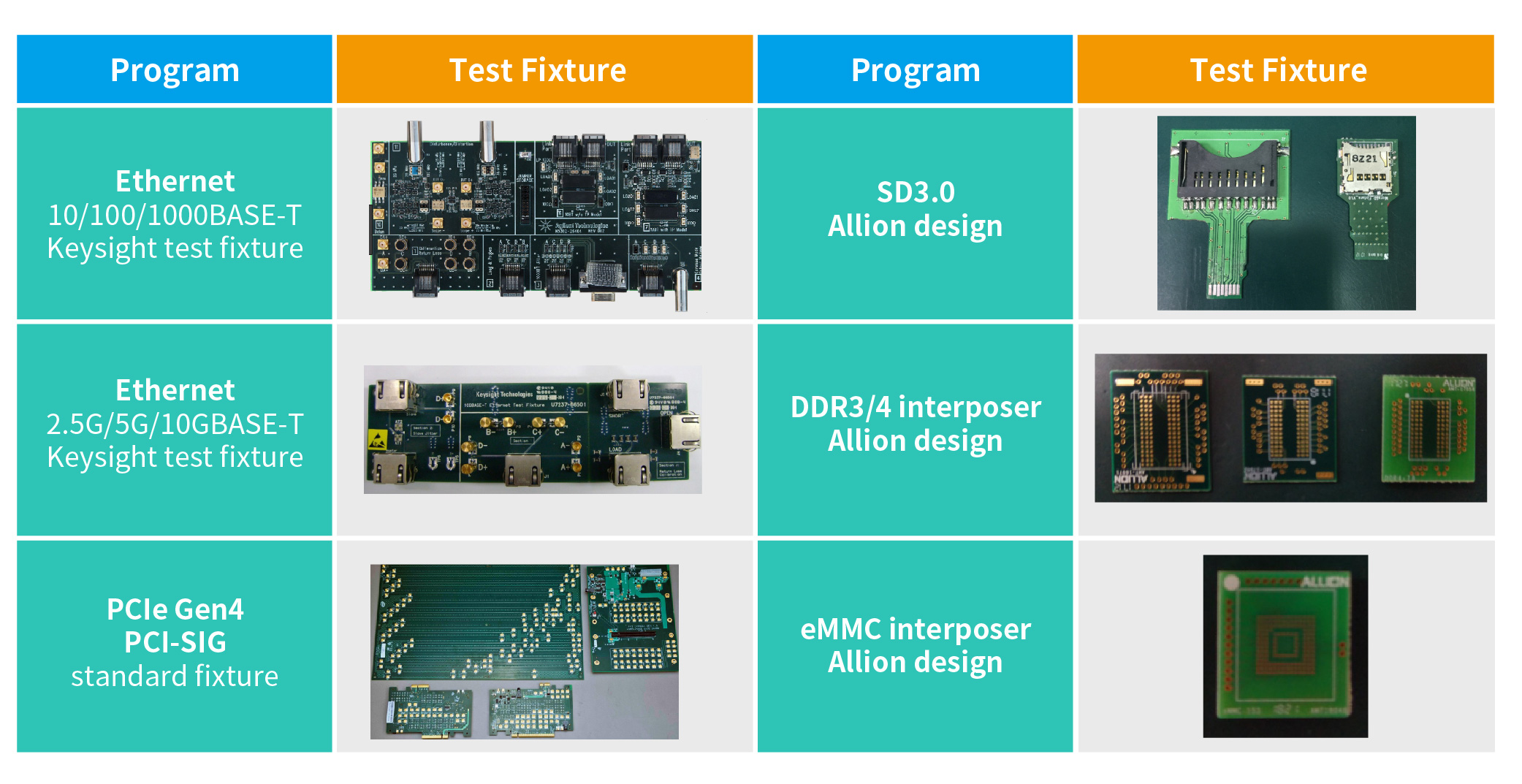

百佳泰备有各种精密仪器与治具，以及专业的技术团队，可根据客户不同的需求，打造并咨询多元的信号量测方案

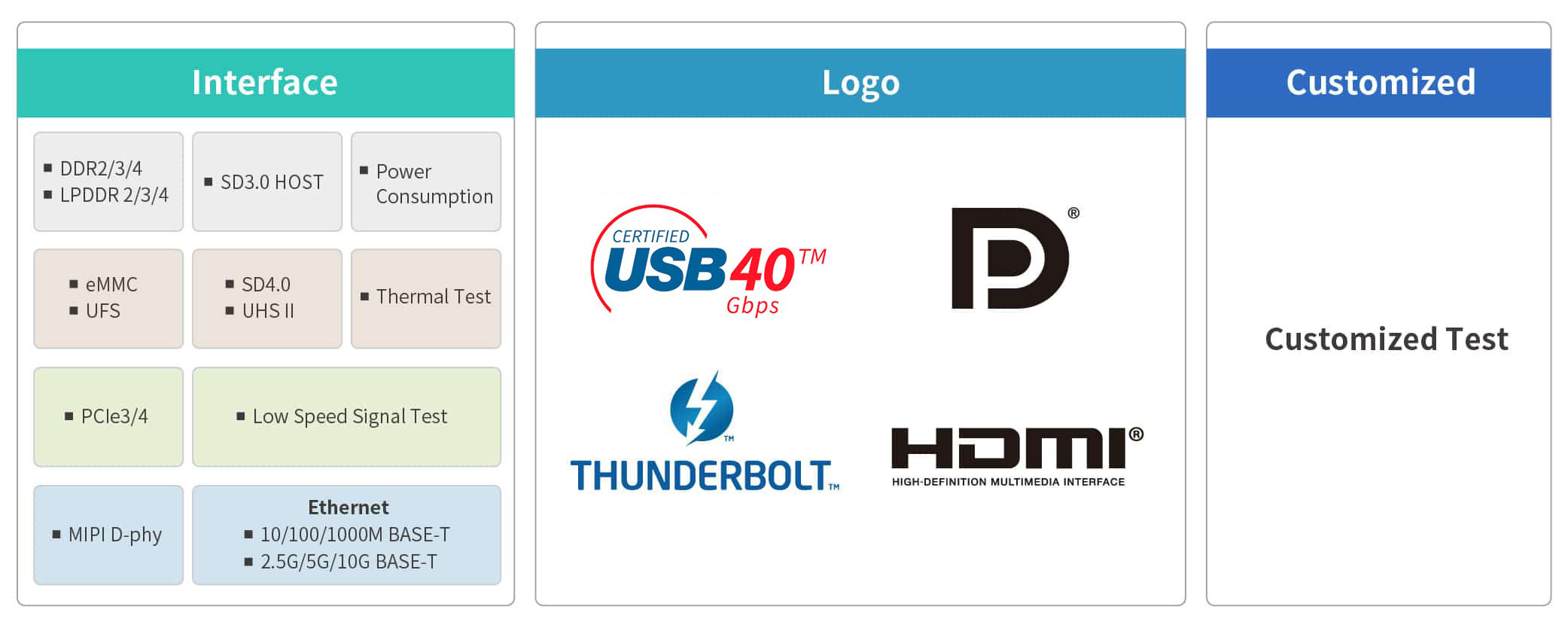

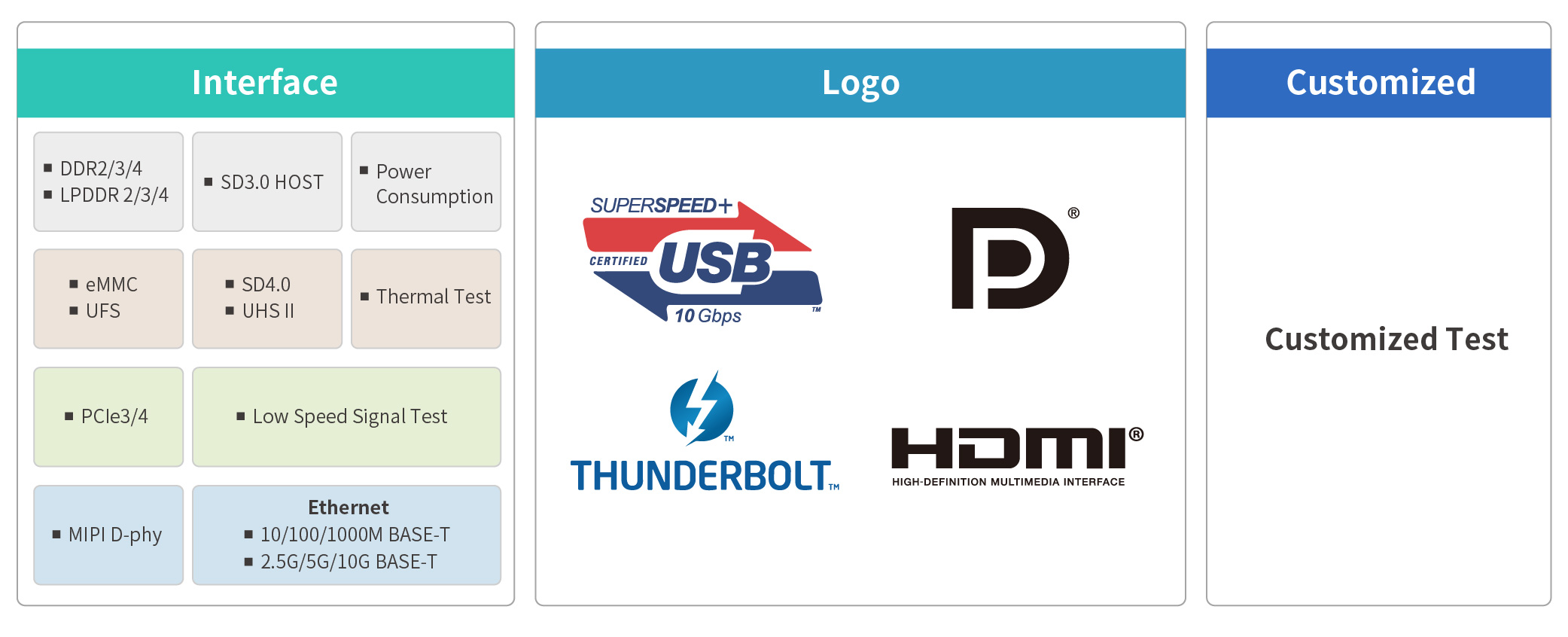

百佳泰检测能力范畴

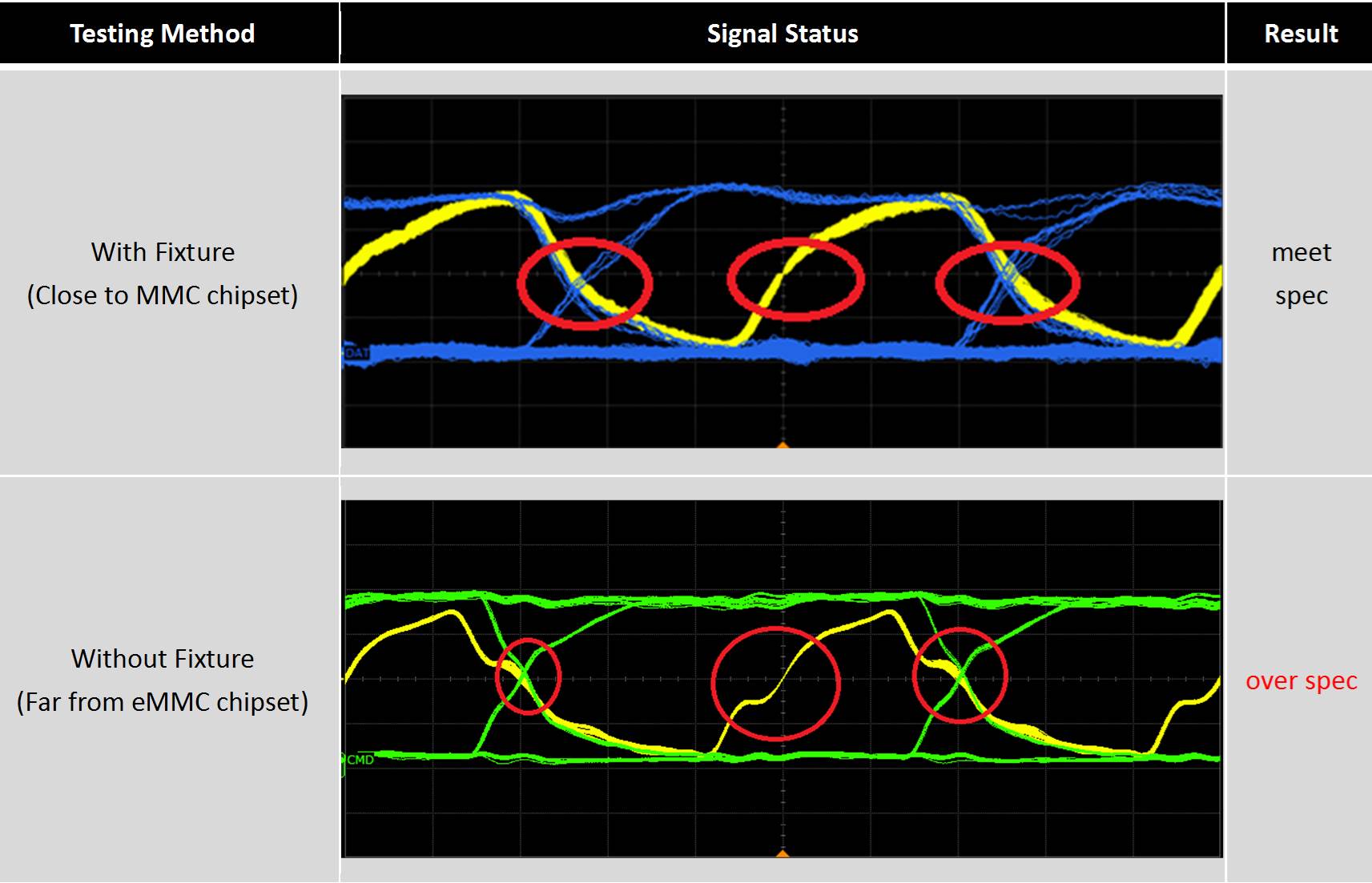

透过以下eMMC HS200 Data测试项目案例，可以明确观察得知使用百佳泰示范治具板前后的对比结果。透过下图的反射信号(中间红圈处)可观察到，使用专用治具的信号抖动较小，故信号较稳定；而无使用治具板的信号，信号抖动较大较不稳定。

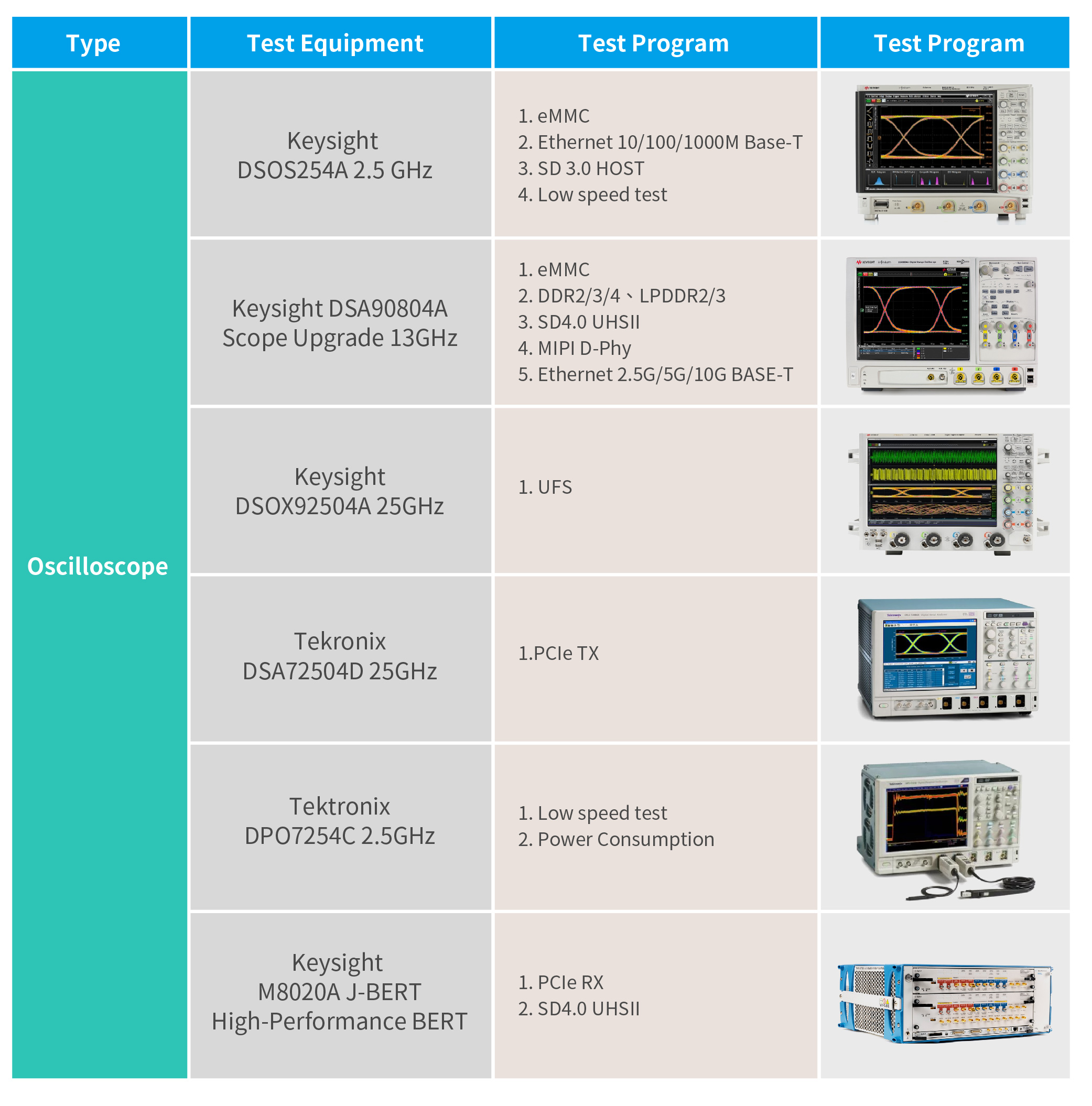

百佳泰主要检测仪器介绍

百佳泰主要检测仪器介绍
