AWE(Allion Wireless Equipment)无线设备解决方案

AWE无线设备解决方案为针对关键无线效能指标进行量测的测试平台,提供可靠、有效率的无线效能测试,协助提升您的产品竞争力。

咨询 影片观赏 教学指南 DATA SHEET FAQ

许多无线产品开发和生产过程中需在电波暗室进行相关无线效能测试,随着Wi-Fi规格不断更新及应用情境多元化,导致产品开发周期加速及测试复杂度日益增加。然而传统泛用型暗室缺乏各项关键效能测试所需的设备,或是无法控制环境变量及没有自动化测试软件,以致于测试效率不彰。

针对关键无线效能指标测试百佳泰自行研发及设计AWE无线设备解决方案,相较于传统电波暗室,AWE使用小型隔离箱(Shielding Box)与衰减器仿真距离及环境变量,以满足各项模拟效能测试所需的变量,易于重现一致性的测试结果,有助于问题的侦错及分析。另外还可透过自动化软件轻松掌控箱与箱之间的路径切换,节省环境架设时间,让您执行测试事半功倍。

AWE 可根据您的需求提供不同选择, 包含:DUT as Station (e.g. Laptop, Mobile), Mesh AP Roaming Test 与 Wi-Fi 7 test can be enabled with swappable Wi-Fi 7 modules.

还在使用电波暗室执行所有无线效能测试吗?

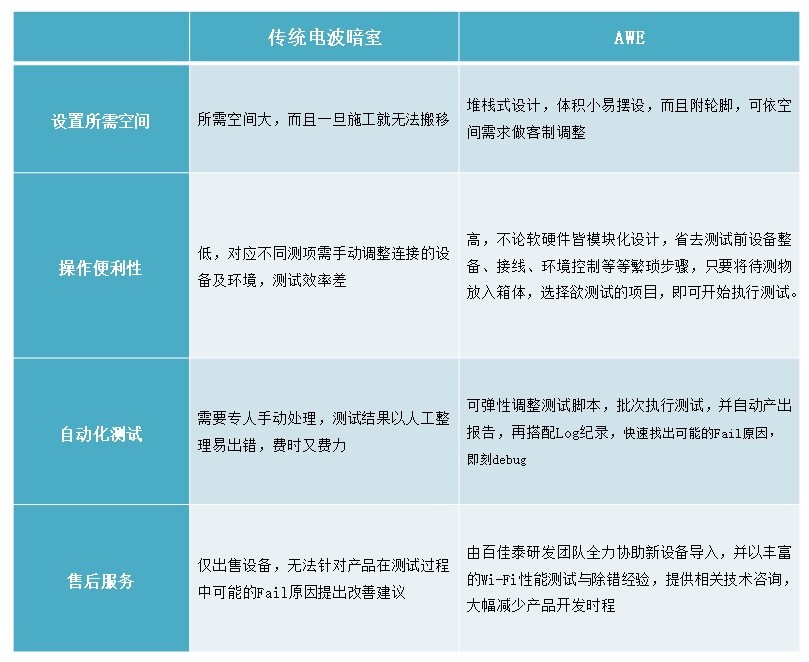

以执行Mbps单位的无线效能测试为例,分别使用传统电波暗室及AWE的差异性比较如下:

AWE硬件架构及特色

八大特色

身为各大无线通信协会认可的测试实验室,再加上丰富的Wi-Fi性能测试经验,百佳泰更能理解测试工程师在操作机台时会碰到的大小困难,以及无线测试该注意的小细节,因此比起市面上各类无线效能检测机台,AWE在使用上更加便利与贴近需求。

1. BBF认证实验室所生产的测试设备

百佳泰作为Broadband Forum 正式授权实验室,所设计的AWE不仅具备TR-398 Issue2 Corrigendum 1 标准验证能力,亦可针对关键性能指针(例如:RvR, RvRvO, Multi Client Handle Capability等)执行测试。

2. 堆栈式设计,空间调整弹性大

AWE采用堆栈式设计,体积小易架设,空间调整弹性大。

3. 支持Wi-Fi 6E规格

支持Wi-Fi 6E规格,可执行Wi-Fi 6E效能测试,同时模块化的设计还可针对客户的不同需求,灵活调整测试条件与测试脚本,以执行各项Wi-Fi功能性、稳定性以及效能验证。

4. 圆极化天线设计,摆放DUT的尺寸弹性更大

特别针对现有市场上常见的量测通讯死角问题,APUT Box采用小型高效圆极天线设计,使隔离箱内可使用空间变大,并减少APUT不同摆放造成的性能落差。

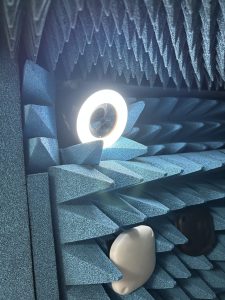

5. APUT箱配置摄影机,箱内受测状况实时掌握

APUT Box内有架设摄影机,可在平台上确认不同角度的测试结果,实时掌握实际产品死角位置,另外也可监测测试过程是否出现绞线状况,可实时停止测试。

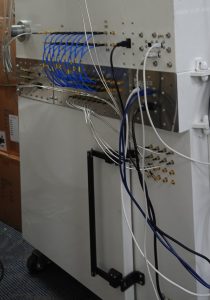

6. 以程序化概念设计天线路径,并通过损耗验证,确保测量试结果一致性

为了克服复杂的RF路径切换与多天线硬件架设上的困难,百佳泰专属设计出Switch Box以减低箱体间路径切换使用难度,依据不同测项所需条件,透过软件程序自动切换天线路径。

另外所有箱体间的线路皆通过损耗验证,软件会自动补偿不同测试项目所需的衰减值,确保测试结果一致性。

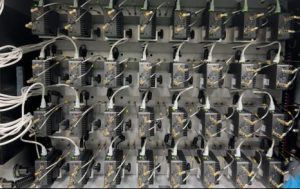

7. 32台Wi-Fi 6E STATION完备整合于可控环境的箱体内

32台Wi-Fi 6E STATION完备整线散热佳,单颗好拿好维护,透过实际的STATION测试可得到真实的APUT性能结果。另外,特别设置后方维修门,提升维护便利性。

8. 由专业实验室开发设计,测试质量有保障

百佳泰专家团队研发设计,加上丰富的除错经验,多方位的严谨验证,可协助您缩短新设备导入的时间,加速产品开发时程。

关于硬件规格请由此下载查看: DATA SHEET下载

AWE软件特色

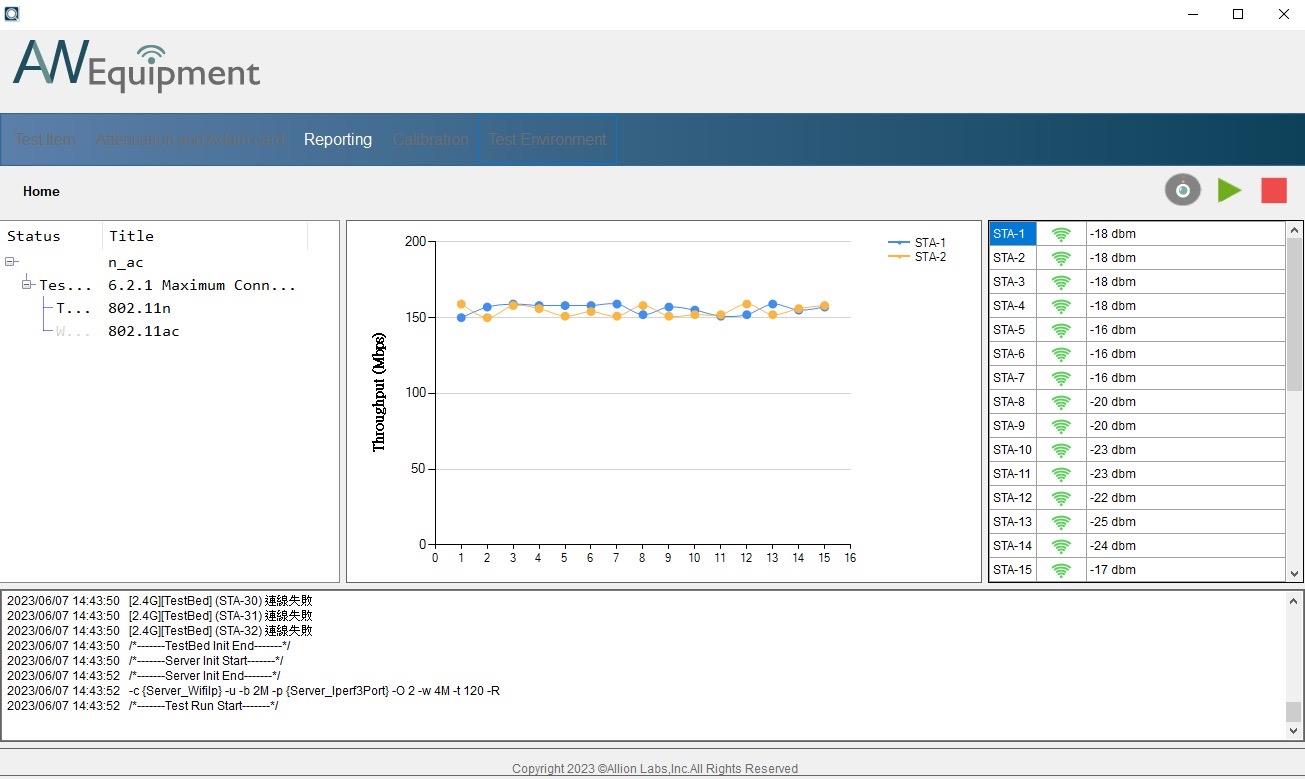

1.软件操作接口简单易懂,简化测试准备及测试所需步骤

在平台上勾选欲测试的项目,按下执行按钮后随即开始执行测试。

测试过程中可实时查看测试结果,STATION连接状态及RSSI数据一目了然。

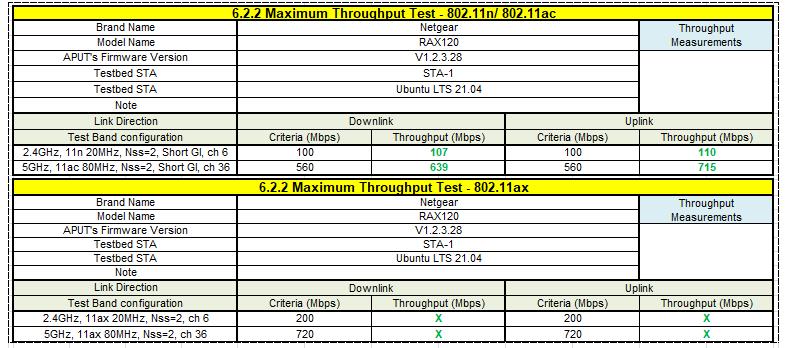

2.自动产出报告,轻松得知测试结果

测试结束后自动产出报告,可即时取得测试结果。

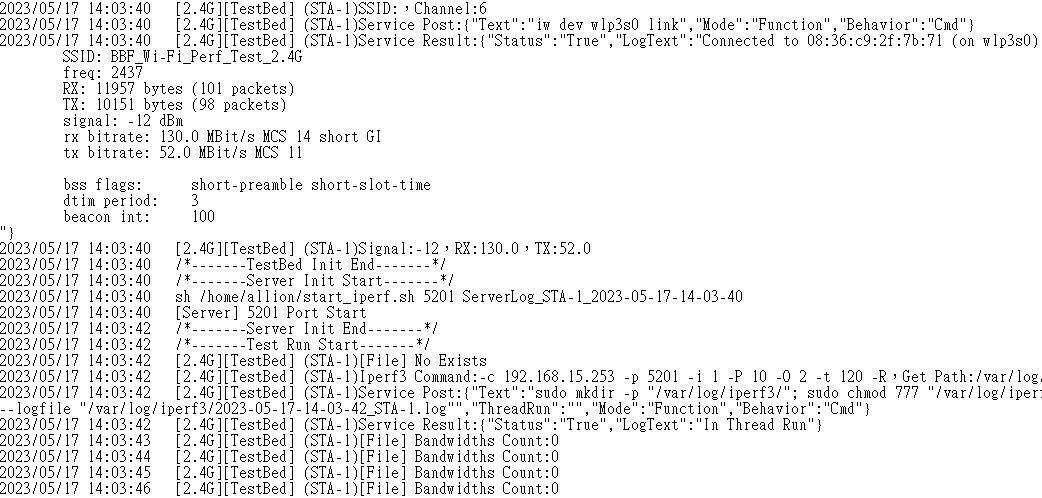

3.详尽的log纪录有助于加速debug速度

透过log纪录详细测试过程,快速找出可能的Fail原因,即刻debug。

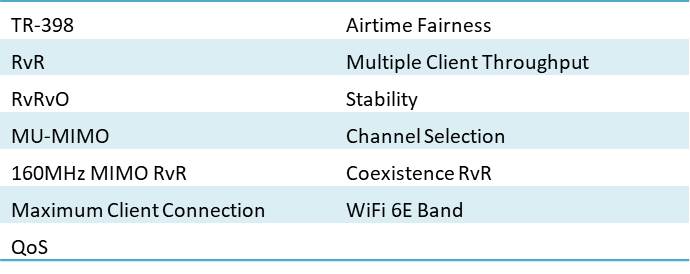

AWE可执行的测试项目

AWE测试套件可自动化执行以下测试项目。

AWE导入流程

FAQ

基本功能

什么是AWE测试平台?

AWE测试平台是专为无线测试需求而设计。

AWE是否支持TR-398?

有的,目前可支持到TR-398 Issue 2 Corrigendum 1规格。

AWE是否支持Sniffer功能?

可以,我们是使用Wireshark

AWE是否支持自动化测试功能?

可以,搭配的自动化工具是由百佳泰自行开发而成。

硬件规格

AWE的尺寸是多少? 安装所需空间多大?

AWE尺寸为 1(W) x 0.8(D) x 2(H) m,欲知更多规格请由此下载查看:Link

安装空间则需 1.5(W) x 1.1(D) x 2.2(H) m

AWE遮蔽效果如何?

• ~100dB @ 2.4/5GHz
• ~ 95dB @ 6GHz

转桌能力

• 直径:Diameter 30cm
• 负重能力:< 10kg
• 可旋转角度:360度
• 转速:6 RPM

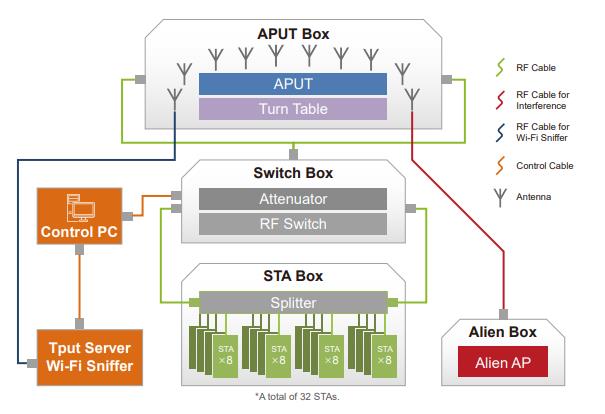

各箱体的功能为何?

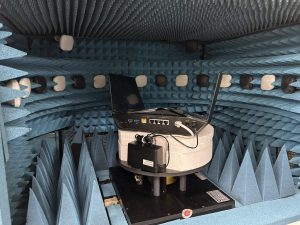

APUT Box 主要放置待测物以执行测试的箱体,箱内配有转台,用于空间测试项目。另外配置摄影机,可在测试过程中实时查看APUT箱内状况。
STA Box 箱体内有32台 Intel AX210无线模块的实体客户端设备,提供最真实的应用状况以满足TR-398测试规范。
Switch Box Switch Box的功用主要是透过软件程序,依据不同射频路径,在APUT Box、Clients Box、Alien Box等箱体间自动切换天线路径,以满足TR-398测试要求。
Alien Box Alien Box配置4组抗干扰天线,用户可在箱内放置Alien AP,以产生干扰讯号。
1×1 Client Box 配备1×1天线专属客户端,可执行1SS 天线用户测试。
AWE是否支持Wi-Fi6E?

可以,我们是使用 Intel Ax210执行测试。

AWE是否支持升级至Wi-Fi 7

可以,可因应规格更新而升级。

若您对于AWE无线设备解决方案有任何问题,欢迎联系百佳泰 cn_service@allion.com.cn,或立即填写咨询窗口,将有专人尽速与您联系。
