PCIe®自动化量测系统(APMS)
百佳泰提供的PCIe自动化量测系统 (Allion PCIe Multiport System，APMS)，可大幅加速PCIe量测时间并缩短周期，提升了测量设备的生产力和周转率
咨询AI与高速运算时代来临，系统对于高速数据传输的需求不断上升，PCIe®支持高速的特性，早已被服务器生态系统中广泛使用， 除了原本的CEM Slot之外，更演化出OCP NIC 3.0 及EDSFF E1/E3等Slot来连接高速产品，如运算加速卡、高速网络卡及高速储存装置等设备。因此，享受高速传输的同时也带来讯号完整性的问题，PCIe电气讯号量测成为不可忽略的重要项目。
想到要执行量测PCIe电气讯号量测就头痛? 软硬件全配好，测试没烦恼
然而要完全验证所有的PCIe讯号眼图是一件非常耗时的工程，举例来说：一台8个PCIe 5.0 slot (x16)的AI服务器，需要量测的眼图多达4608个，需9-10天的时间才能完成。因此业界多采用部分量测的方式来缩短验证时间，却也使得量测的覆盖比例仅有约15~25%，衍生无法检测出设计不良通道的风险，进而影响数据传输效能降低、降速，严重者甚至导致GPU加速卡连接失败或系统重启的可能性升高。
在测试业界拥有丰富测试经验及多项AI解决方案的百佳泰决定开发PCIe®自动化量测系统(APMS)，针对为此所苦的客户提供一个有效的解决方案，协助提升测试整体效能并缩短测试周期。

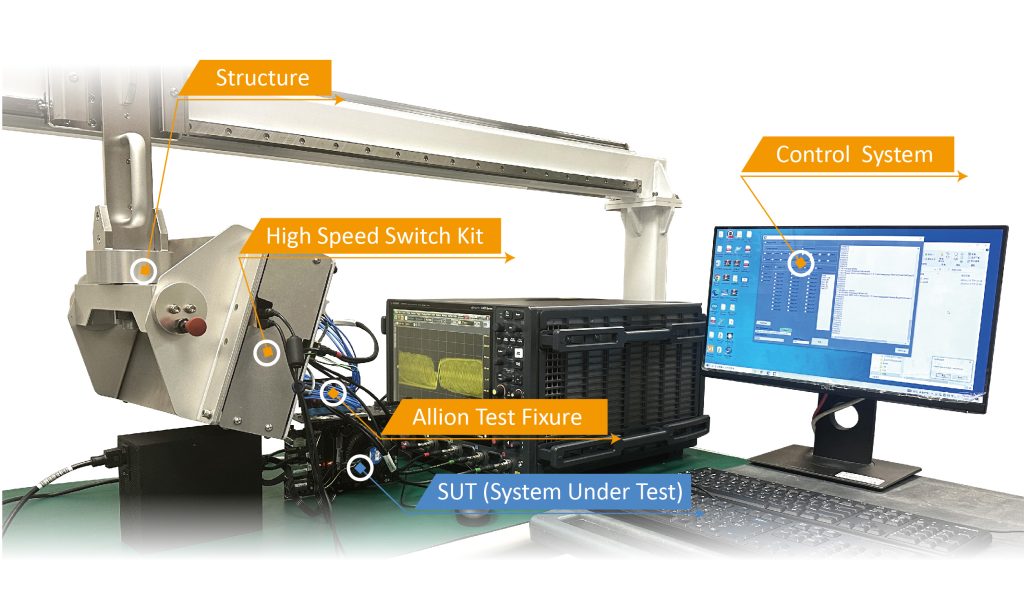

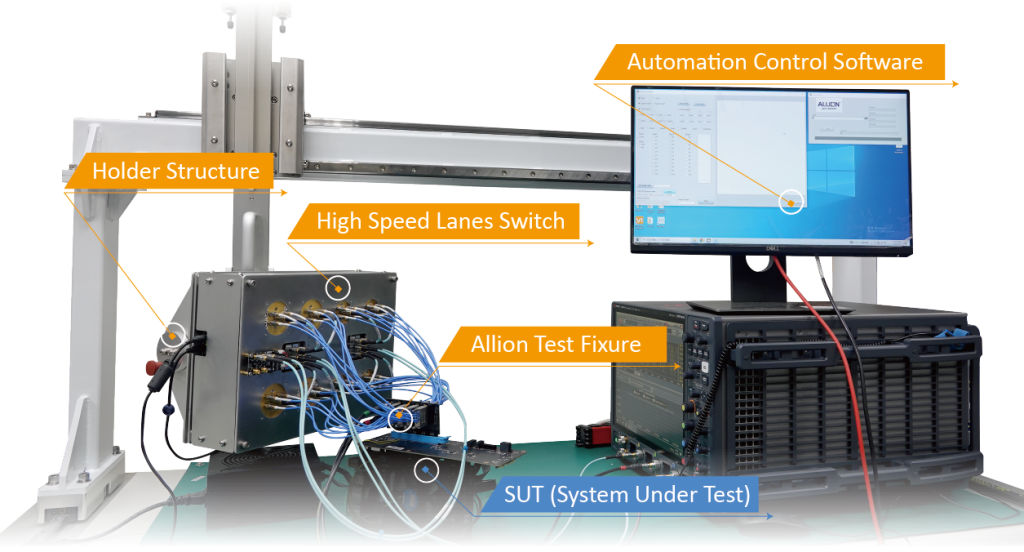

APMS包含Switch box、测试治具、Holder structure及软体操控平台。除此之外，再搭配百佳泰专业的PCIe验证服务及技术咨询，让您的测试变得好轻松。
① High Speed Lanes Switch
② Allion Test Fixture
③ Holder Structure
④ Automation Control Software
1) High Speed Lanes Switch
・Support 8 lanes switching
・40GHz bandwidth
⇒ Support PCIe 6.0
・Total loss budget is calculated
⇒ S4P file will be provided to match with spec
2) Allion Test Fixture

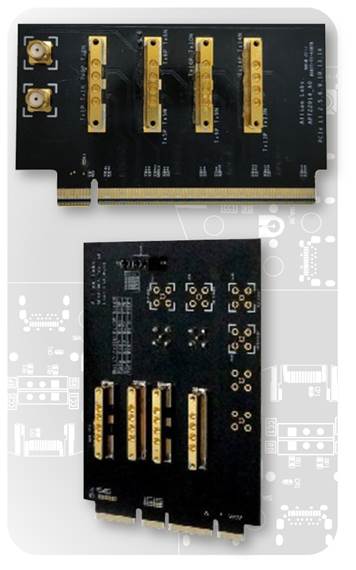

OCP NIC3.0 PCIe CLB5.0 Test Fixture
◆ Major 8 lanes are designed on a single board
– CEM CLB
» Board A: L0,3,4,7,8,11,12,15
» Board B: L1,2,5,6,9,10,13,14
◆ Same characteristic on CEM and OCP CLB5.0
– No calibration needed when switch CLB from board A to board B
– No calibration needed when switch CLB from CEM to OCP
此款治具也可单独购买喔！更多治具细节：OCP NIC3.0 PCIe CLB5.0 Test Fixture
3) Holder Structure
Support 5 axis moving and rotation
⇒ X/Y/Z moving
⇒ Vertical rotation: 180 degrees
⇒ Horizontal rotation: 360 degrees
4) Automation Control Software
Tx部分开放Generation, Lane and preset mode选项，并可储存成配置文件，之后项目复测时能快速Load配置文件进行测试。而Sigtest则是以多执行线程方式来节省分析时间并自动选择配置文件而实现自动化分析。Rx部分则提供multi-lane选项，可依规格进行相对应的选择执行测试。
APMS自动化量测系统优势
有效省时
加速测试运转的时程并提升项目进度，可以按规划进行完整测试范围，甚至以更短的时间与成本达成目的。
质量一致性
避免人力执行上可能发生的错误，维持测试质量的稳定性。
扩展设备应用
扩大化高价值仪器的利用率。
| PCIe Test (8 Lanes) |
HW Measurement (Gen1-5, All preset mode) |
SW Conversion |
| Manual Test (Mins) | 240 | 630 |
| APMS (Mins) | 50 | 170 |
| Time Save | 79.17% | 73.02% |
注:
◆ 硬件量测时间效率
节省79.17%时间，生产力增加4.8倍
◆ 软件转换时间效能
节省73.02%时间，生产力增加3.7倍
| PCIe (24 hours ) |
HW Measurement (Gen1-5, All preset mode) (Work time: 8 hours) |
SW Conversion (Off work time: 16 hours ) |
| Manual Test (Lanes) | 16 | None |
| APMS (Lanes) | 76.8 | 45.2 |
注:
◆ 24小时的生产力
工作时间中进行硬件测量，而软件转换则在非工作时间进行
软件转换时，不需要任何人力监控
