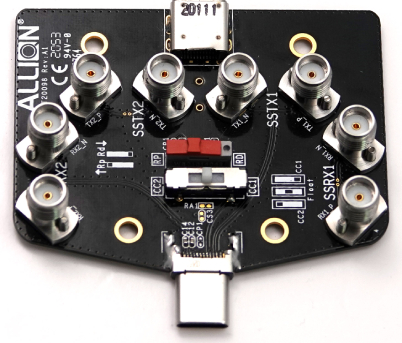

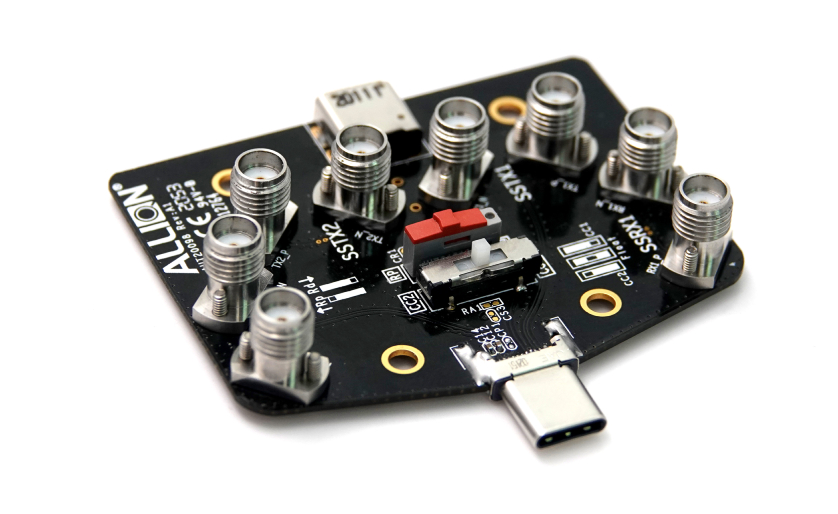

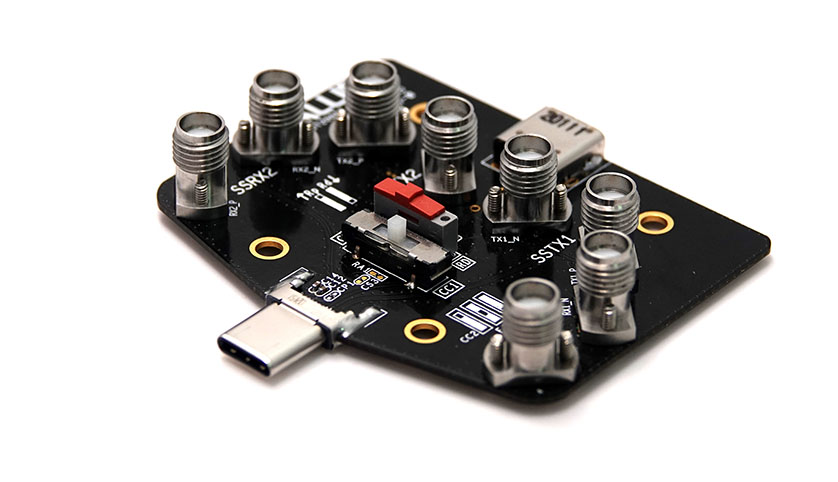

USB-C® – Short Channel Rx Precet. Test Fixture

治具编号：AUT20098

产品介绍

Allion针对USB-C Full Break Out board重新改良治具设计，收集了客户建议，依据使用者反馈做出三大优化：
  1. 随心切换CC1/CC2 RP＆RD模式：屏除过往短路帽(Jumper)设定不易的困扰，不再担心组件空间过小，让短路帽难以对准切换。现在只要拨动开关，即可轻松切换模式。
  2. SMA固定方式升级，降低耗损频率：SMA改以板上螺丝固定，降低重复旋起时端板损坏机会。 (SMA Connector损坏更可直接更换)。
  3. DC-in Jack改为+5V USB C插孔，使用起来更便利更有弹性。

应用范围

USB-C 3.1 Tx/Rx Signals Integrity Test

*AUT20098是USB31CET套件中 Full Type-C Breakout 的替代品。

如果要执行SI信号完整性测试，你必须拥有USB31CET套件的其他测试治具。USB31CET套件测试治具可以从USB-IF购买。

主要特性

  1. Good Signal Quality compare with original Design.
  2. Slide switch for CC1/CC2 & Rp/Rd Setting,
  3. Type-C Connector for Delivery +5V Power instead of DC Jack.
  4. SMD Type SMA which’s easy to fix if there are damaged in the future.

产品规格

  1. One USB Type-C Plug Connector
  2. One USB Type-C Receptacle Connector for +5V Power
  3. Eight SMA Connectors
  4. One SPDT Swicth to Select Rp Pull-Up or Rd Pull Down
  5. One SP3T Switch to Select CC1/CC2/Floating.
  6. Dimension : 58.0 mm x 45.85 mm
