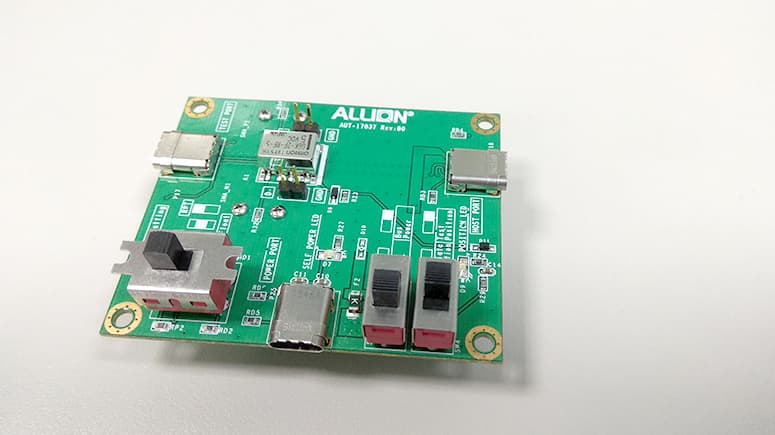

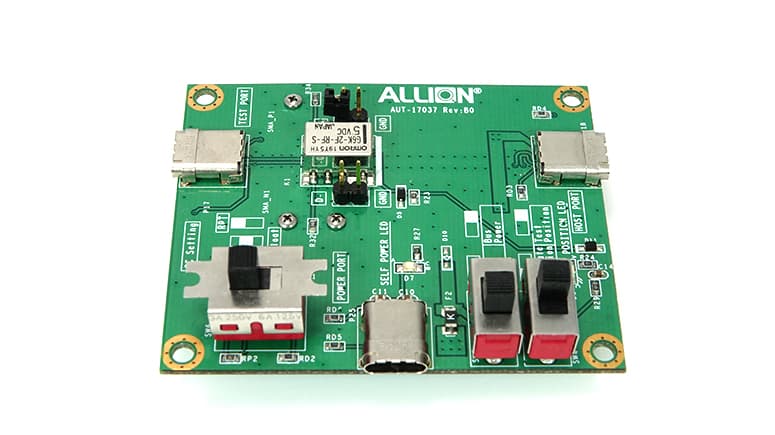

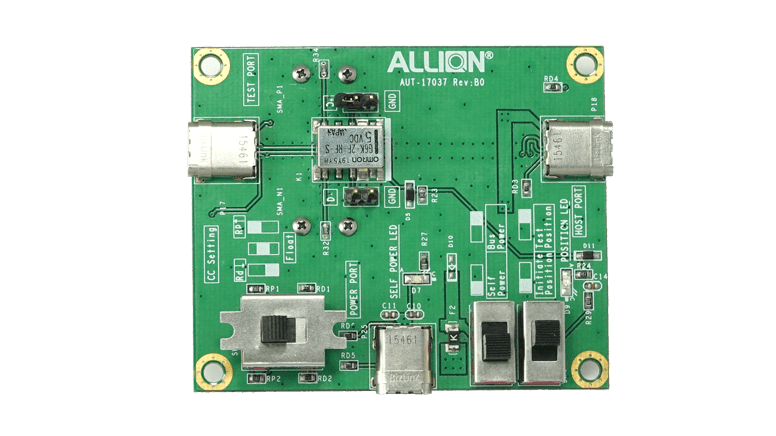

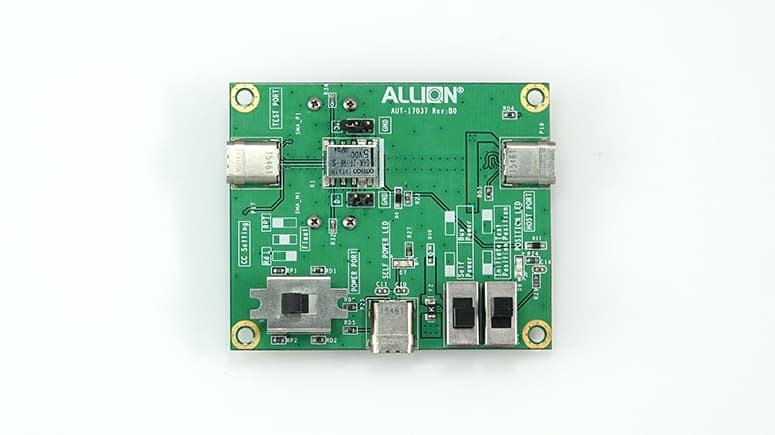

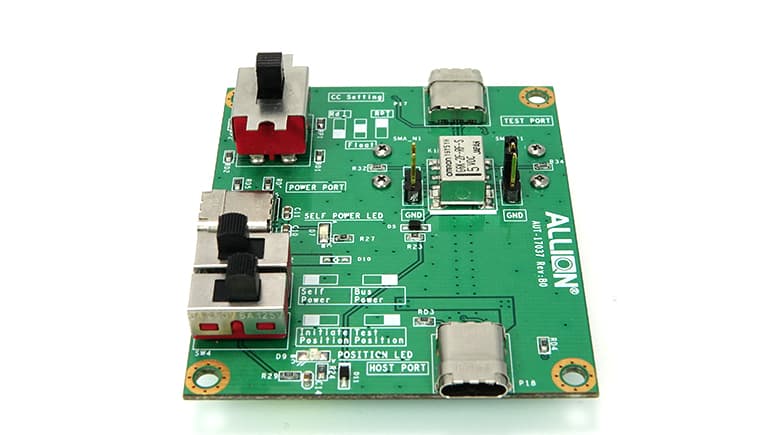

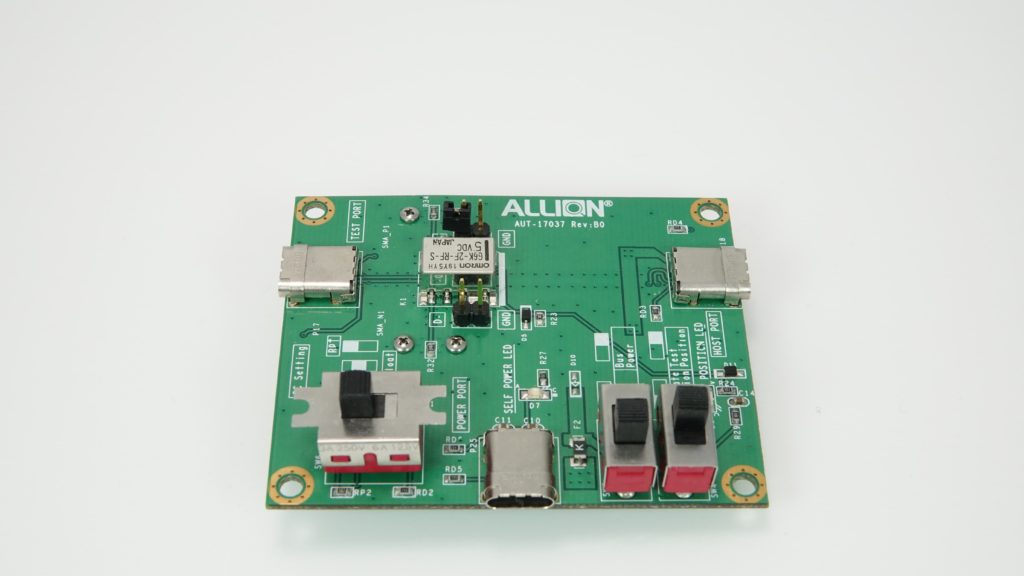

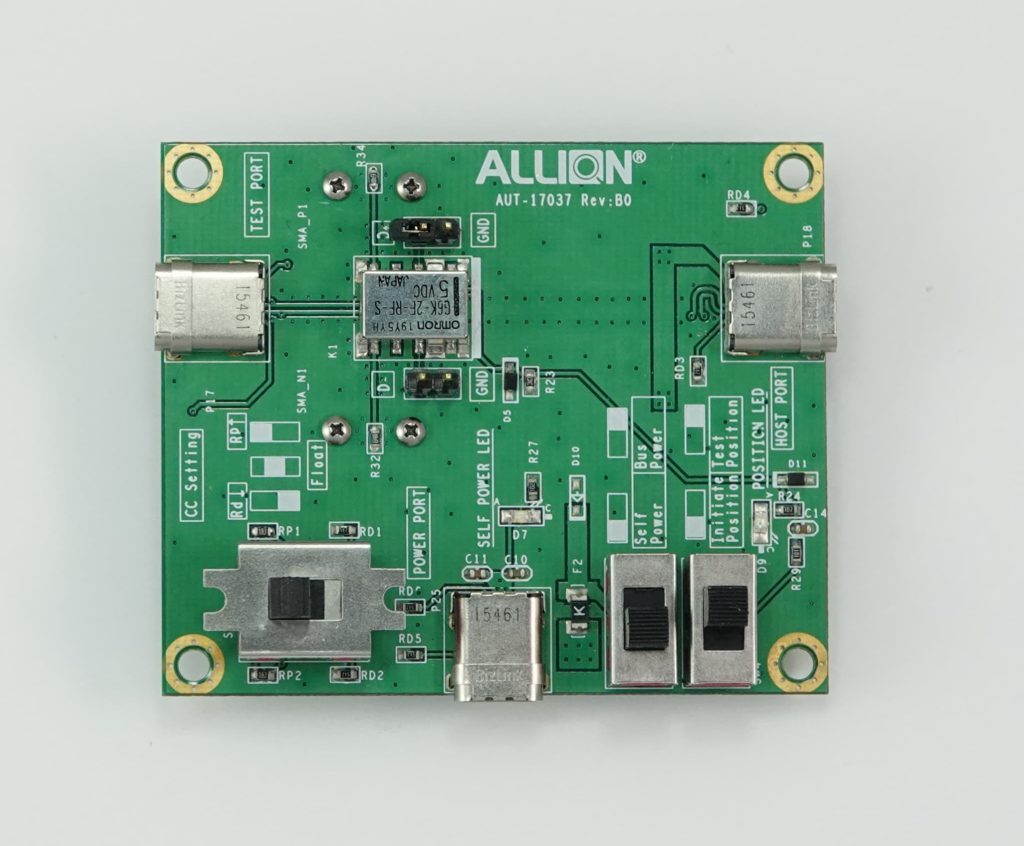

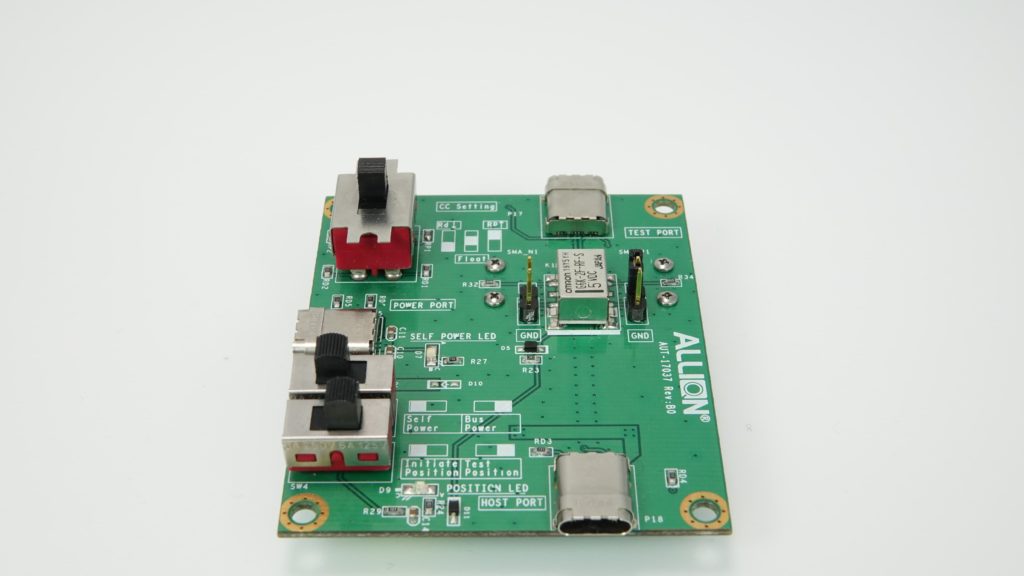

USB-C® – USB 2.0 Receptacle HS SQ Test Fixture

治具编号：AUT17037

产品介紹

针对USB协会为Type-C（Device）所订定的Electrical测项，百佳泰特别开发了一套能精确转换USB 2.0信号（Type-C Receptacle to SMA）的测试治具，协助厂商验证信号质量。

应用范围

测试USB Type-C 2.0 Device, HS/FS/LS SQ, & Package Parameter

主要特性

  1. 将USB 2.0信号由Type-C Receptacle转为SMA接头
  2. 在HS SQ Test中切换装置的Initial Position/Test Position
  3. 可切换不同的Power Source（Self Power/Bus Power）
  4. 三段式切换可使受测物能在 Source/Sink间切换

产品规格

  1. Three Type-C Receptacle for Host/Device and Power
  2. Two SMA Connector to hook on Scope
  3. Two SP3T Slide Switchs; One DP3T Slide Switch
  4. Dimension : 29.72 x 16.26mm

备注

协会治具
