USB-C® – USB 2.0 C Receptacle to A Plug

治具编号：AUT17032-CRAP

产品介紹

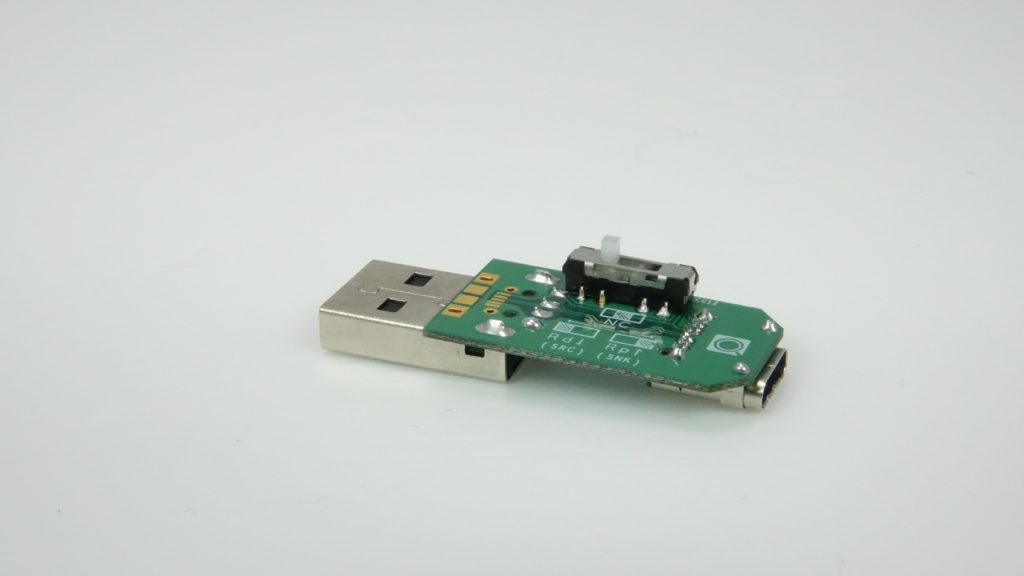

AUT17032-CRAP主要针对USB-C 2.0 Plug产品以及USB-A 2.0产品而设计的测试治具。

应用范围

USB 协会PHY、Protocol、Power、IOP(Gold Tree)都需要使用此治具。

主要特性

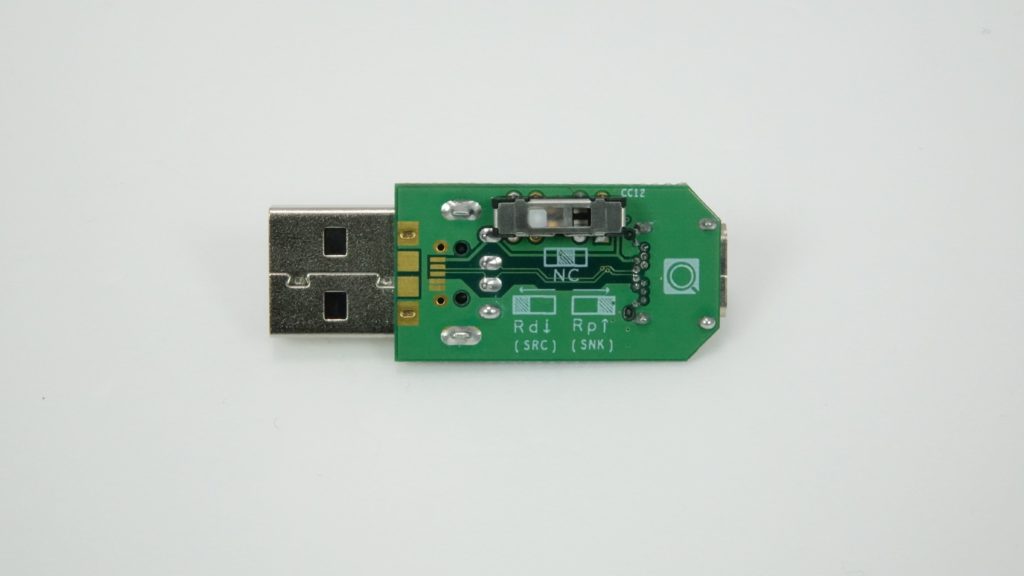

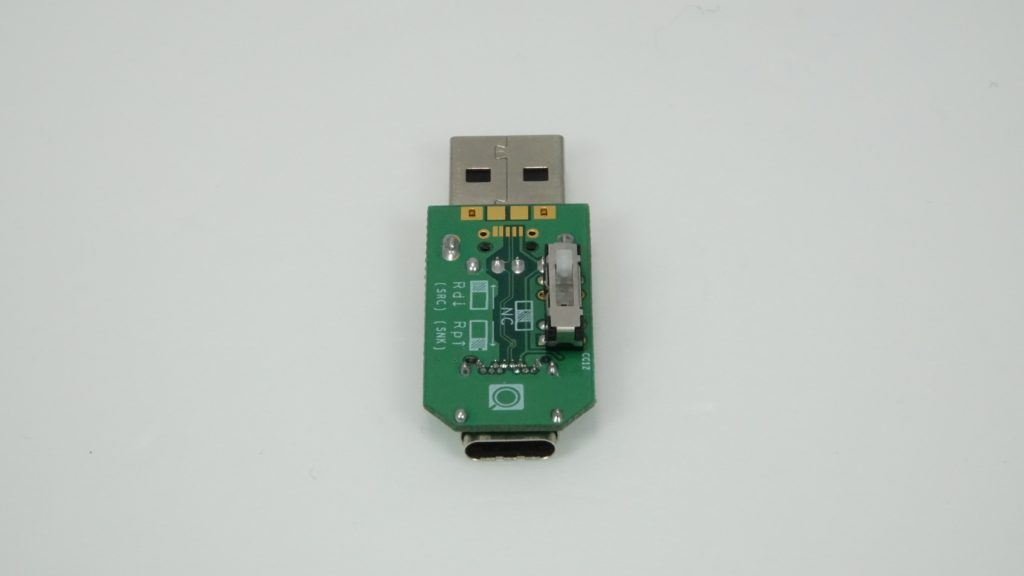

  1. 将USB-C Receptacle 2.0的正反面高速信号转成USB A Plug的2.0 Connector
  2. 整合CC1和CC2 Rp Pull-High 、Rd Pull Down 和 Floating的切换开关

产品规格

  1. USB-C Full Spec Receptacle connector
  2. USB Type A Plug Connector
  3. DP3T Slide Switch
  4. Dimension : 29.72 x 16.26mm (不包含Connector)

备注

协会治具
