USB Active Cable

(USB协会唯一指定认证治具)

治具编号:USB-Active-Cable

产品规格

  • 长*宽*高:13mm*7.5mm*13.4mm

商品特性

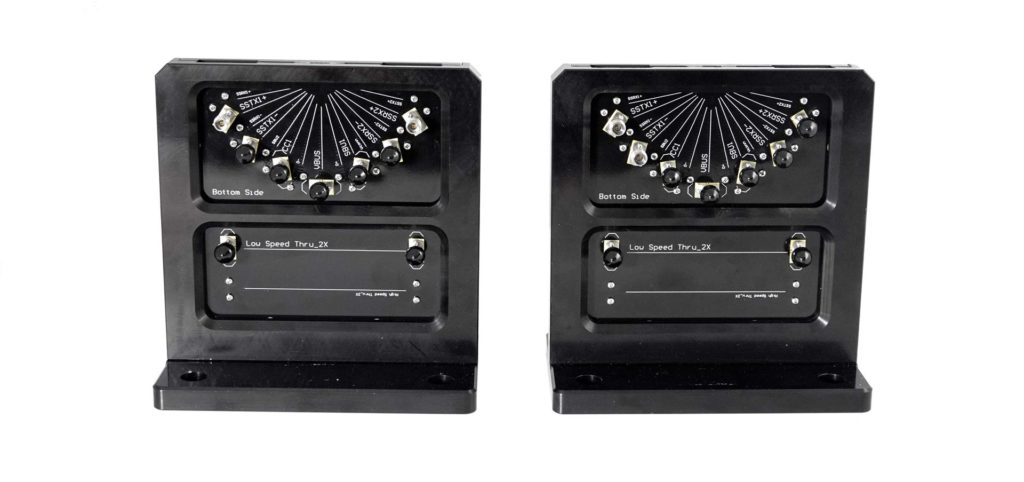

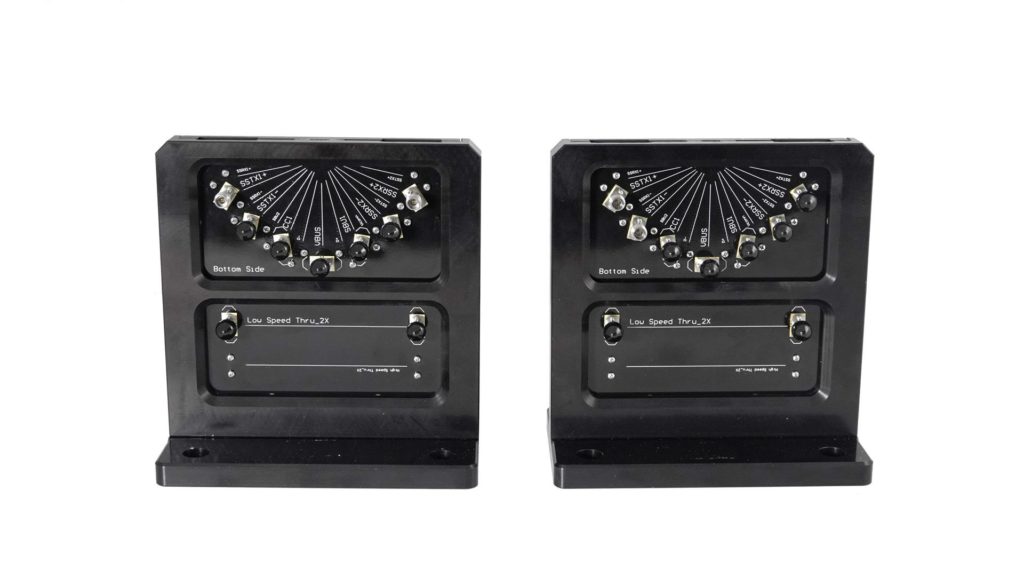

  • 直立式固定座,与仪器高频缆线(2.92mm K Band)连接易拆装,增加量测效率。
  • 包覆式导角座:
    a. 使DUT精准插入不摇晃,提高量测精确度。
    b. 强化治具Type C 母座耐用度。
  • 射频连接器采用92mm K Band(40GHz)母座,真实呈现高频特性。

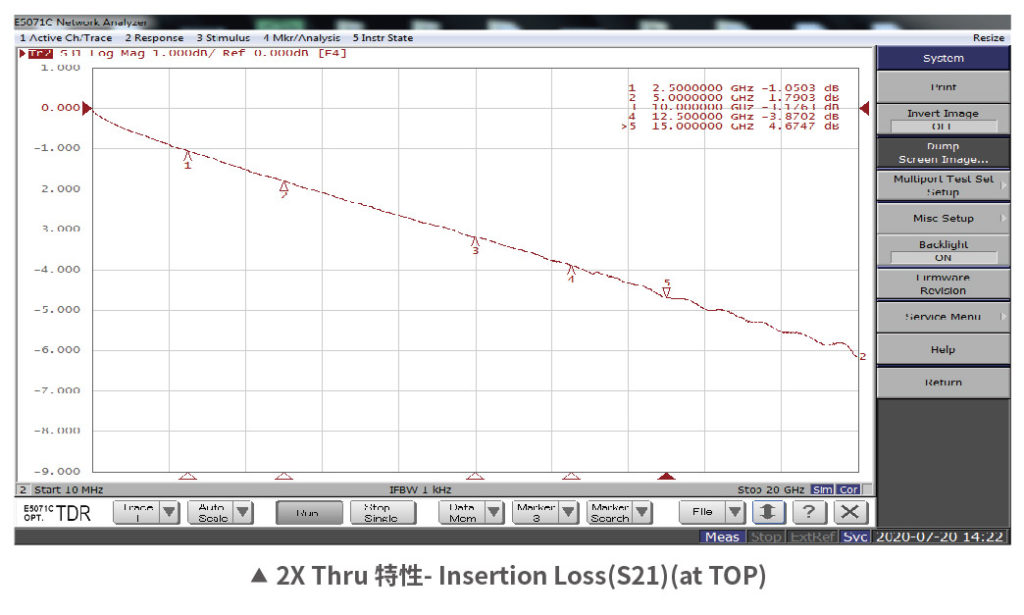

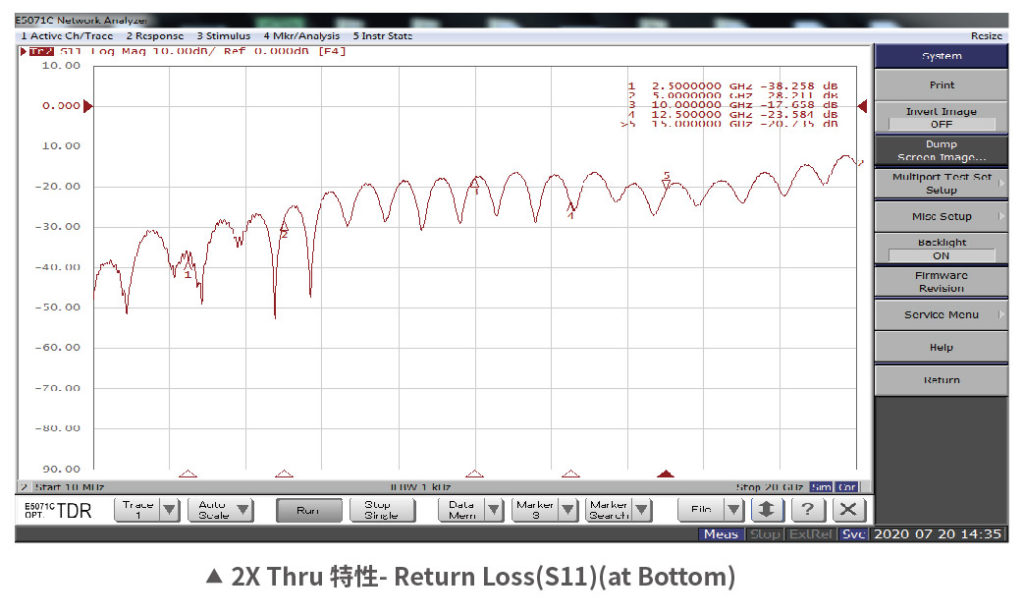

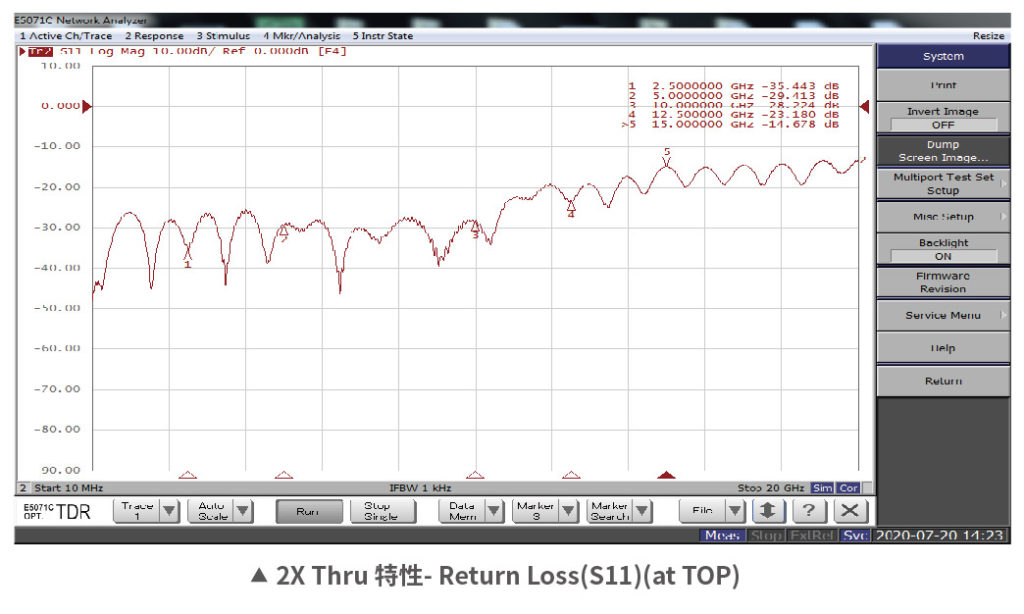

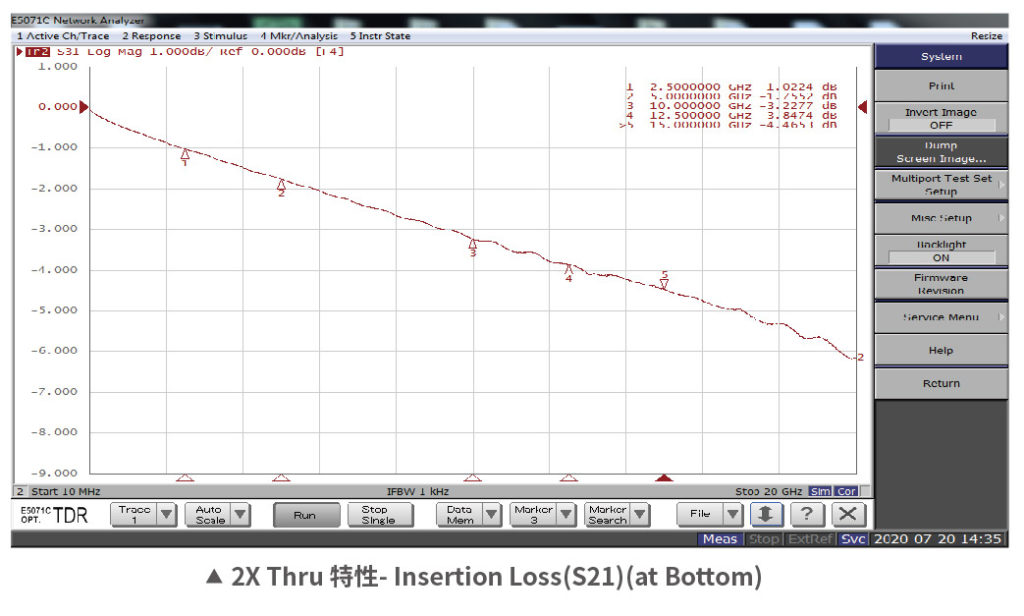

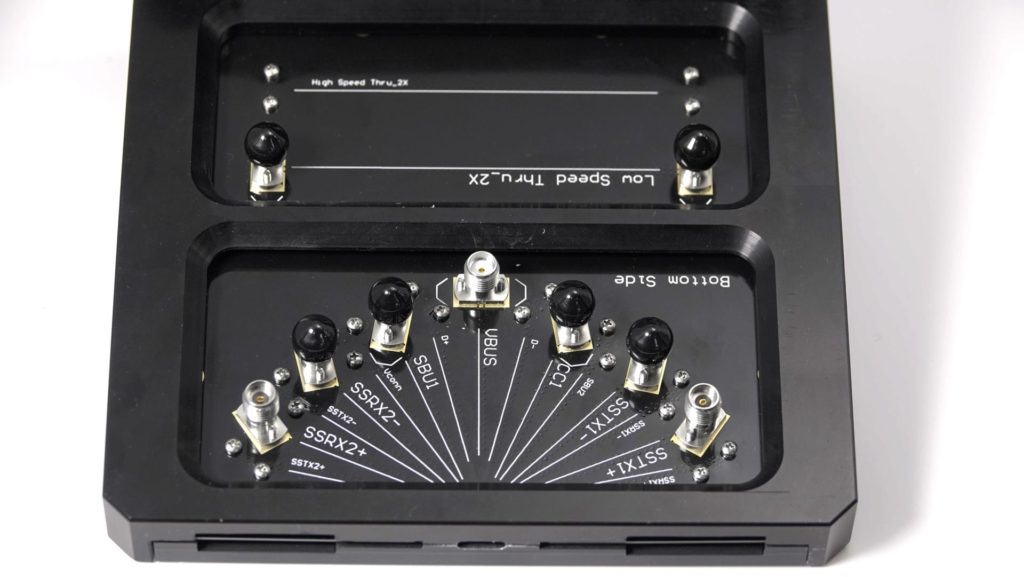

  • 正反面各一组2X Thru校正线,让测量更精准。

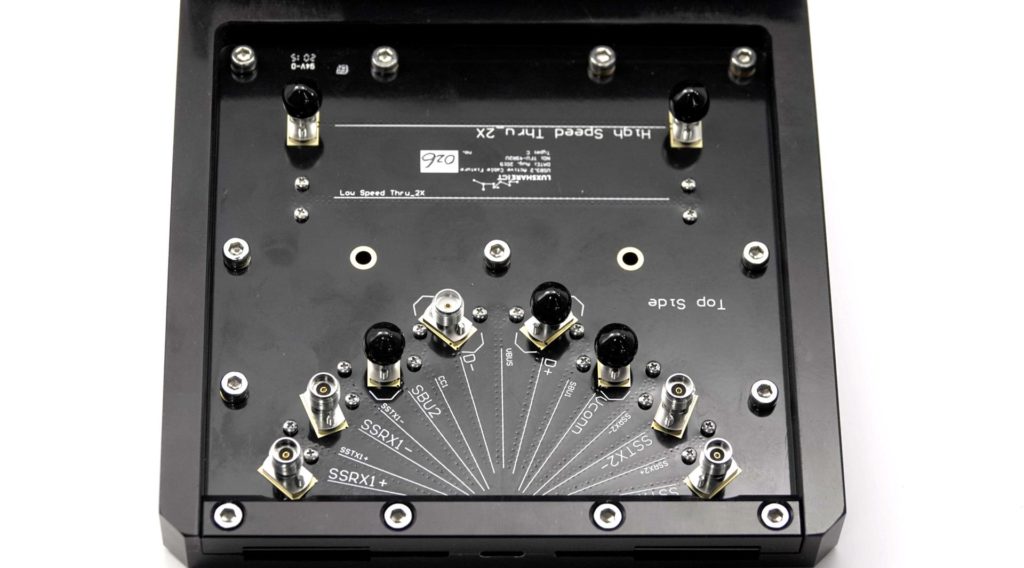

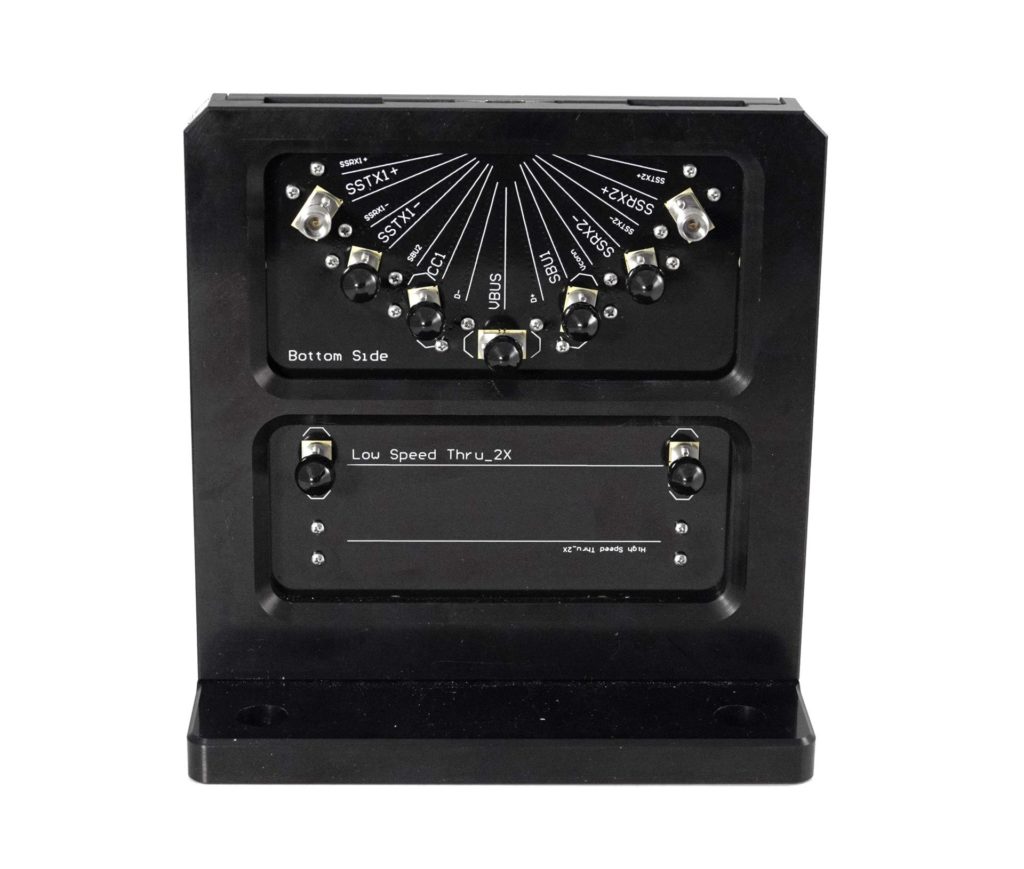

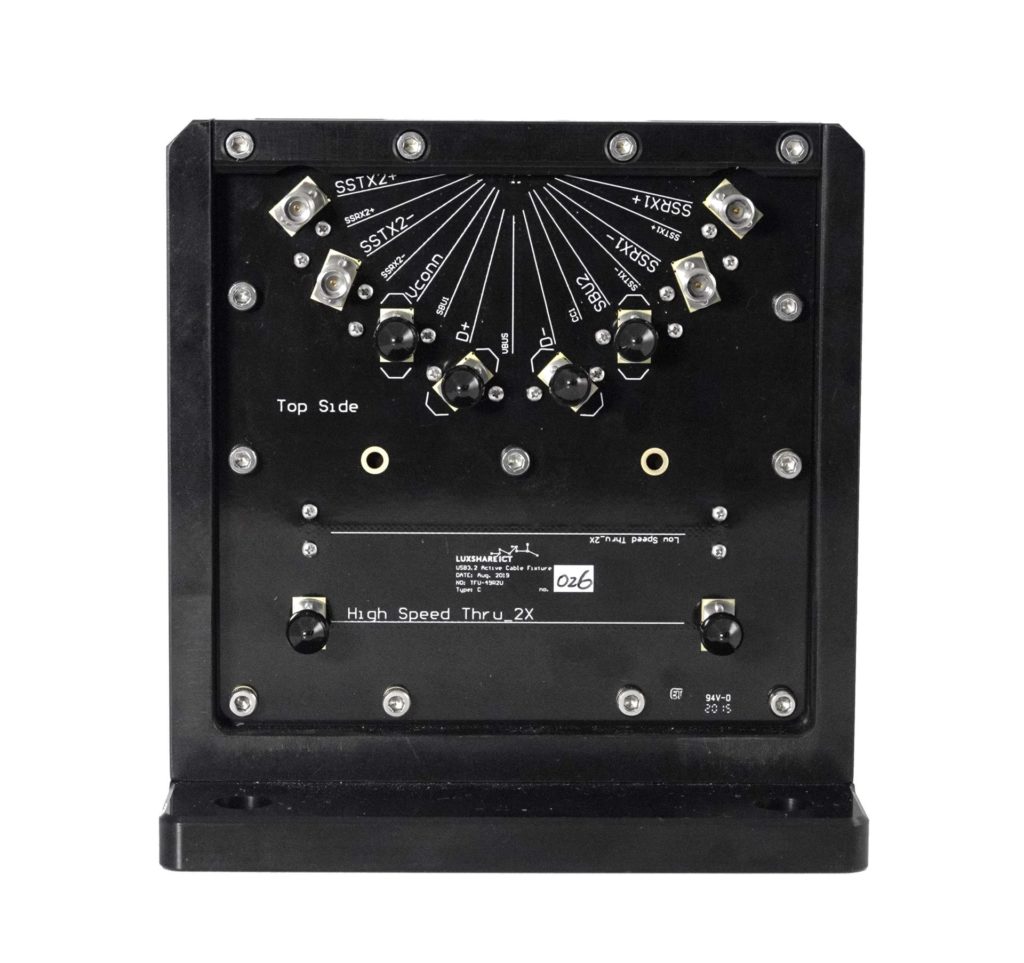

  • Type C 所有pin扇出至92mm母座。
  • 提供SMA VBUS电源线,方便外部供电至Cable Assembly内。

适用产品

  • USB4 Active Cable Assembly

关键词及应用范畴

  • USB Active Cable Assembly高频认证用治具
  • USB协会指定认证用搭配治具
