HDMI 2.1 Type-A Rec

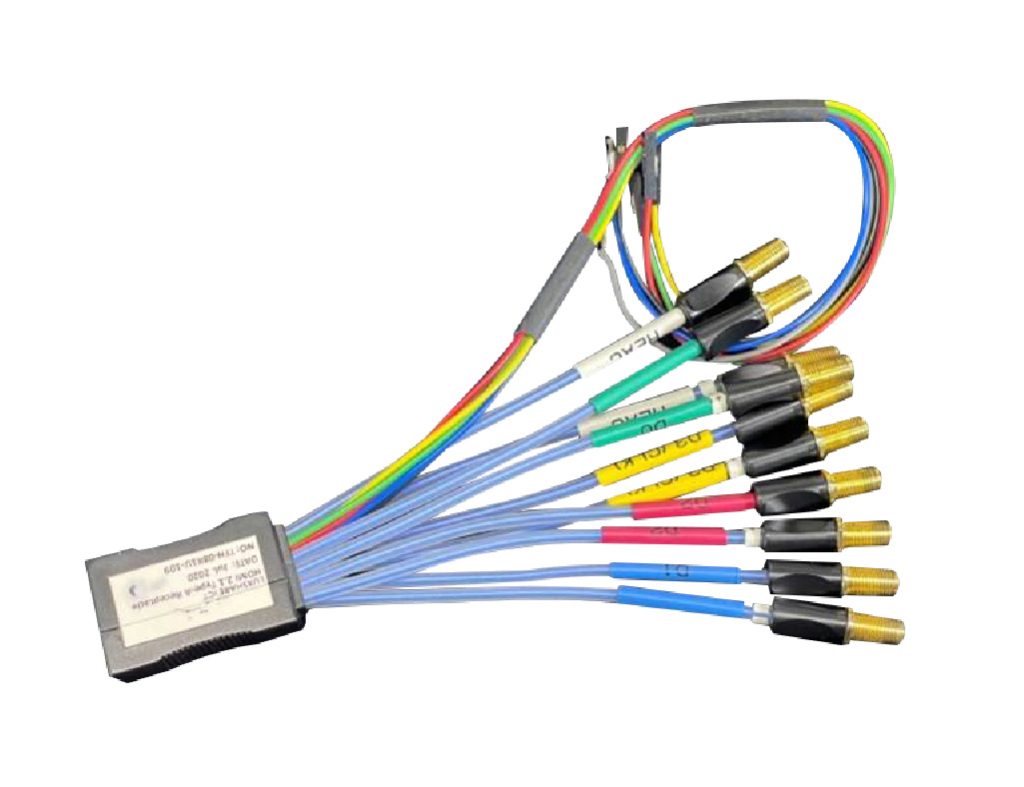

治具编号：HDMI 2.1 Type-A Receptacle TF (Luxshare TFH-08RIU)

产品介绍

TFH-08R1U支援HDMI Cable CAT3 2.1 CTS的测试，该治具被设计为「在高效能的电气测试下，同时带有精准的测试结果。」

应用范围

HDMI Cable Cat 3 电气认证测试

主要特性

  1. 传输速度最高可达48 Gb/s
  2. 支援CAT 3线缆测试
  3. GCTS 认证测试治具
  4. 支援FRL/EDID 测试

产品规格

  1. HDMI Type-A Receptacle 连结器
  2. SMA 连接器 6个，用于 D0~D2
  3. SMA 连接器 2个，用于 D3(CLK)
  4. SMA 连接器 2个，用于 HEAC
  5. 尺寸：24mm x 162.22mm
