HDMI SCDC/EDID Controller
治具编号：AJSC-1X
产品介紹
HDMI SCDC/EDID Controller（AJSC-1X），为百佳泰针对HDMI 最新认证测试规范2.1/1.4之电气测试所开发的一套治具，旨在控制及模拟HDMI 2.1/1.4之EDID、SCDC讯号，可适用于HDMI Source, Sink, Repeater以及AOC Cable测试用。
应用范围
适用所有HDMI产品（HDMI Source, Sink, Repeater 以及 AOC Cable产品）
产品规格
- 尺寸: 82mm(W) X 29mm(H) X 81mm(D)（只含本体case，不包括突出物）
- 重量: 125g (仅AJSC-1X本体)
- RoHS/REACH Compliant
Software(GUI)下载处
如需最新版AJSC-1X Software(GUI)，请至online shop登入会员下载
主要特性

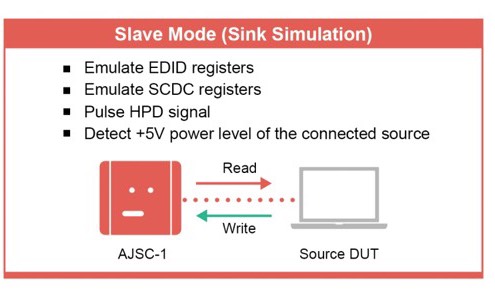

1. 搭载Initiator mode与Follower mode两种控制模式，可对应仿真Sink及Source装置
・执行Sink测试时，模拟成Source装置，可以任意读取EDID/SCDC的数据; 执行Source测试时，模拟成Sink装置，可以编辑/套用EDID资料及SCDC参数
・HPD、+5V Power的输入输出也能根据模式自动切换，并且搭载HPD、+5V Power的控制功能

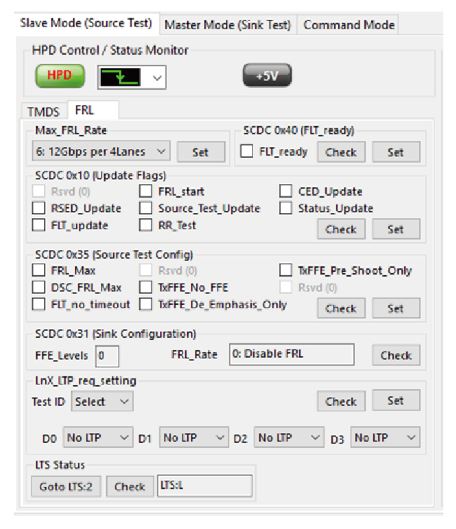

2. 随机附上可擦写EDID/SCDC的软件，用户可自由、简单的改写参数值
・随机附上能够快速解读HPD或+5V Power、Scramble状态的软件
・具备One Click启动Scramble，能够同时模拟PC上的EDID Flie（Binary file等）
3. 搭载各式各样的EDID Preset1. 从DVI到支持6G的EDID，在AJSC-1X内部搭载多样的EDID Preset
・对于Source DUT，将期望测试的Video Format的输出变得更容易
・提供简易方式让客户加载自行制作的EDID至设备中
4. 輕量小巧、操作簡單
・利用USB Port供电，外部不需要准备5V电源
・透过USB 线缆连接到计算机或示波器上的GUI软件，只要选择操作模式就能立即使用，不需繁复的初始设定
5. 附加的DDC Initiator，适用于AOC和Repeater装置
AJSC-1X提供附加的DDC initiator port，适用于主动式电缆(Active Cable)和中继器(Repeater)，DDC initiator port可与主端口同时使用。在进行主动式电缆和中继器的认证测试时，您只需一组AJSC-1X，即可控制输入和输出。
6. DDC/CEC 同步监控
DDC Monitor可以监控包含FRL Link Training、TMDS Scrambling以及EDID读取序列的DDC数据交换状况，这有助于快速解决在测试中遇到的任何问题。
AJSC-1X还配备了CEC Monitor pin。除了DDC的数据交换外，它还可同时进行CEC message的监控。*需选购CEC Monitor License
