HDMI Type A High Frequency(Receptacle Type)

治具编号：AHT22017_R

产品介绍

AHT22017_R为支援HDMI 电气认证测试规范 1.4b and 2.1 CTS的治具

应用范围

  1. HDMI 2.1认证电气测试
  2. HDMI 1.4b 认证电气测试

主要特性

  1. 使用坚固的短线缆，减少讯号遗失
  2. 减少人为因素
  3. 传输速度最高可达48Gb/s
  4. 线缆模组化，方便设置
  5. 支援FRL测试

产品规格

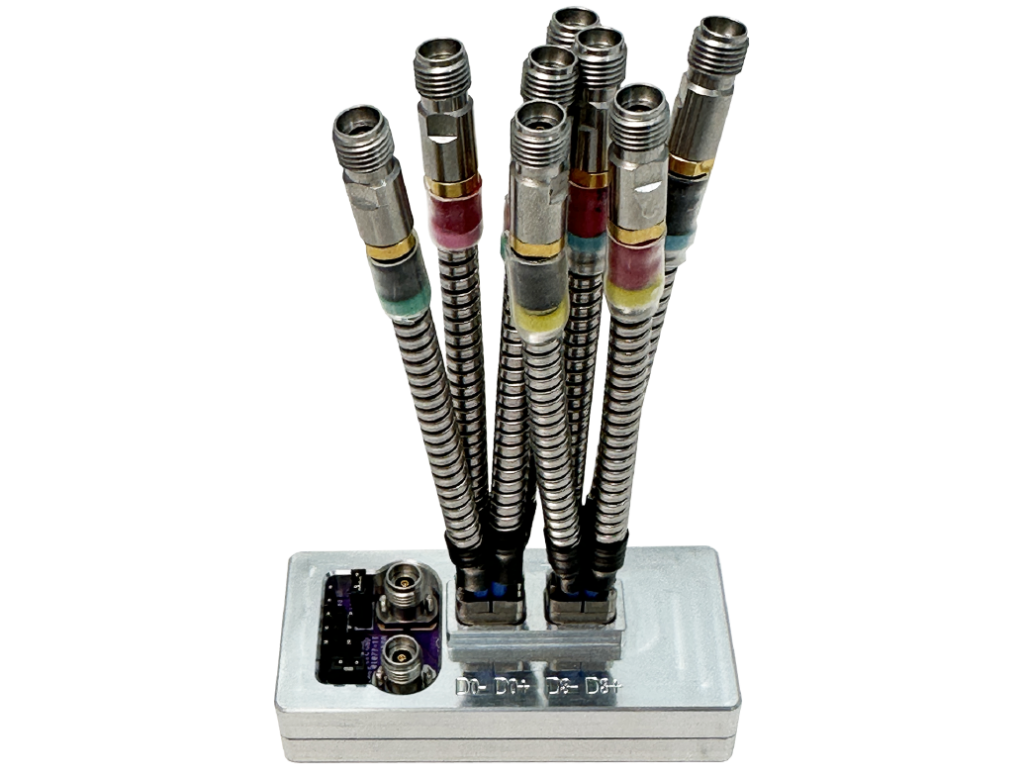

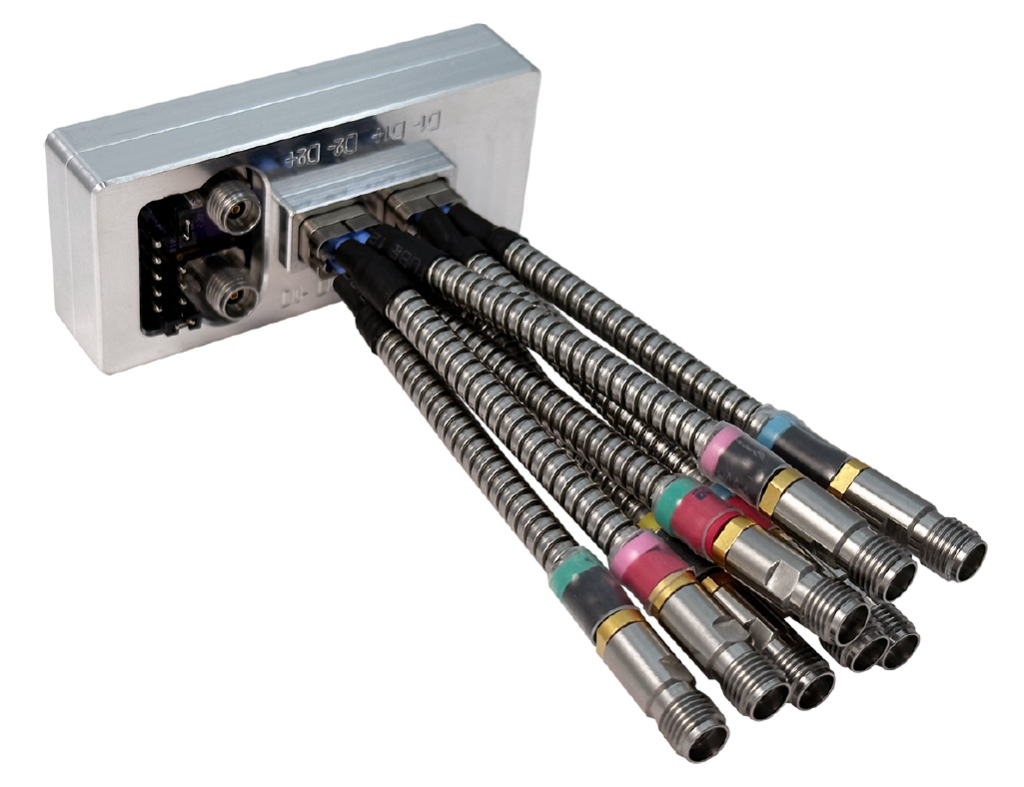

AHT22017_R
  1. HDMI Type A Receptacle 连接器
  2. SMA 连器 8个，用于 D0~D3
  3. SMA 连器 2个，用于 HEAC
  4. 尺寸：20mm x61.12mm 102mm
