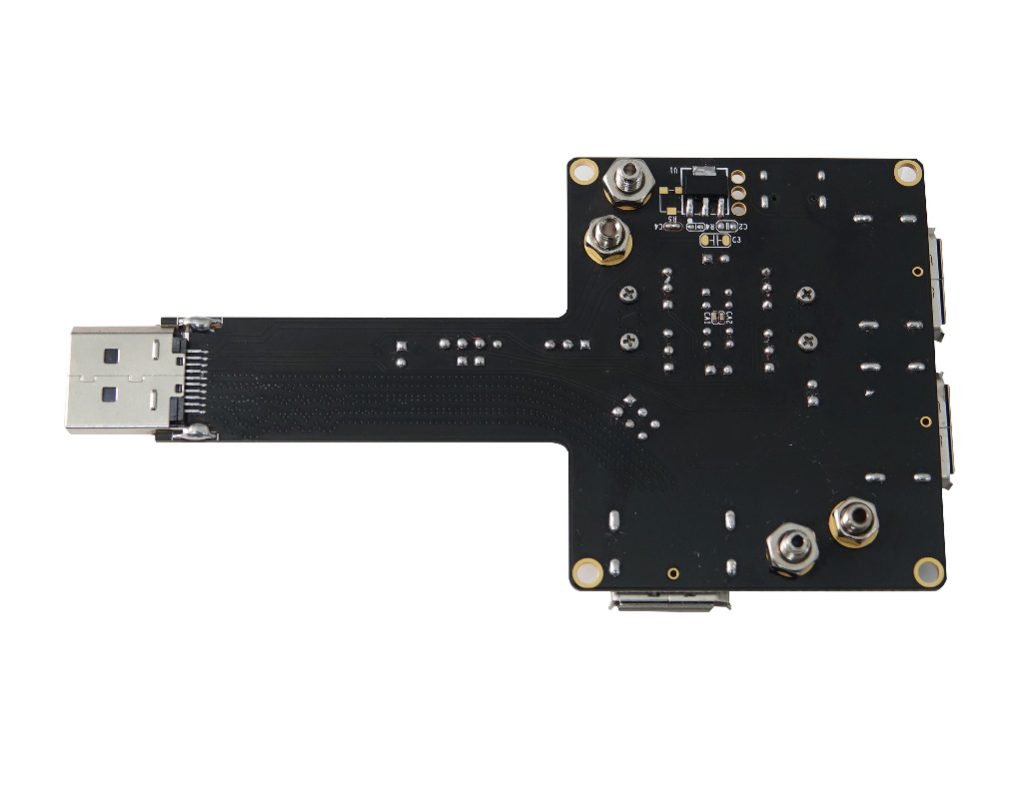

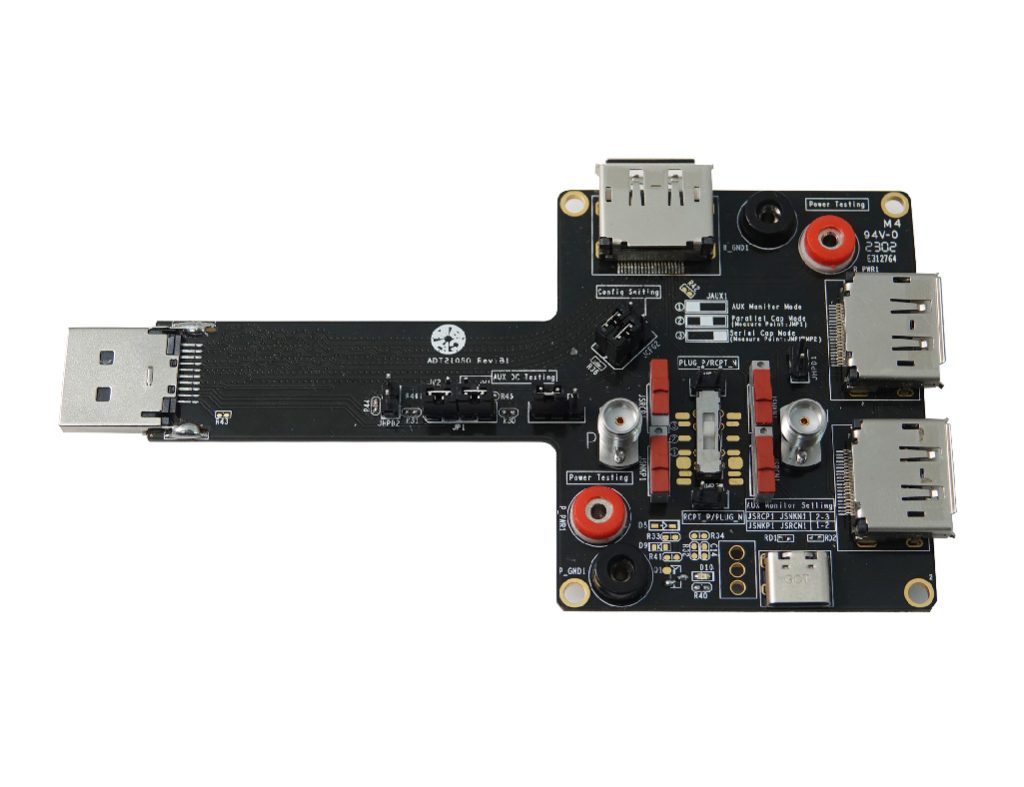

DP1.4 AUX Channel

治具编号：ADT21050

产品介绍

支援Standard plug DP connector，用于电气认证测试及眼图测试

应用范围

VESA DisplayPort v1.4a PHY Layer Common Tests
  • AUX_CH (Manchester-II) 眼图测试
  • AUX_CH_n/p终端直流测试 (Termination DC Test)
  • AUX_CH 转换率测试 (Slew Rate Test)
  • DP_PWR DC Level Test / DP_PWR Current Test

主要特性

  1. 测量AD和DC电压
  2. 测量DP_PWR电压
  3. 没有双绞线，无讯号遗失

产品规格

  1. DisplayPort Standard Plug 连接器
  2. 尺寸：65.65mm x 125.99mm
