PCI Express® (PCIe)在PC或服务器产品中是一个最被广泛采用的技术接口,在现阶段公布的PCIe 5.0及6.0规格中,其传输速度更高达了32GT/s、64GT/s。而在服务器的生态系统中,PCIe®更藉其高速的特性,除了原来的CEM Slot外,更演化出OCP NIC 3.0 及EDSFF E1/E3等Slot来连接高速产品如运算加速卡、高速网络卡及高速储存装置等设备。因此,在服务器电器讯号质量的验证中,PCIe的电器讯号量测一直都是一个不可忽略的重要项目。

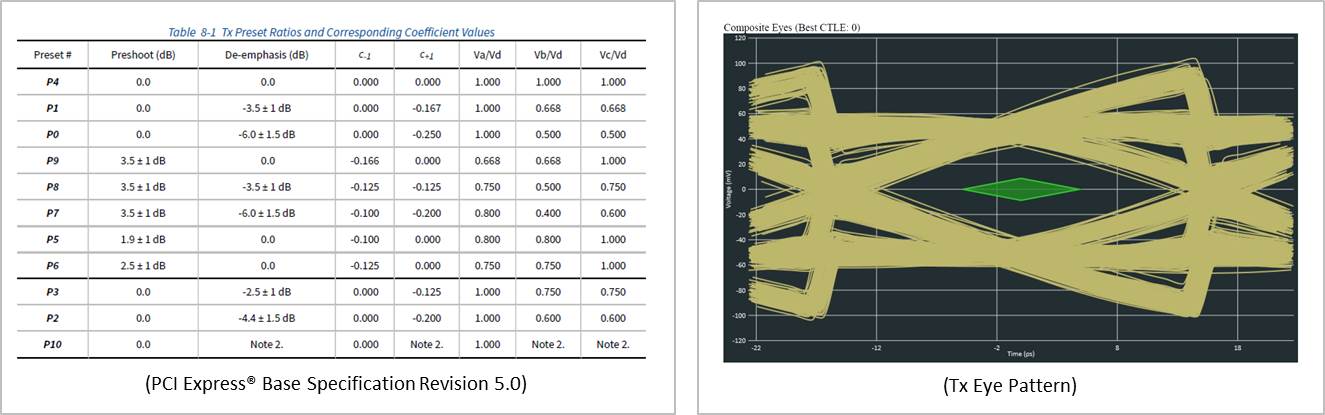

PCIe规格演进到3.0后,考虑到高速讯号的衰减,因此定义了11种Preset mode来提供系统跟装置间在建立链接时能采用最适合的preset讯号,确保其稳定性。在电器讯号质量验证中,考虑到PCIe的向下兼容性及各种preset的讯号都必须验证的情况下,现今单一lane所需要量测的Tx 讯号眼图就高达36个 (PCIe 1.0~ PCIe 5.0)。一个x16的Slot就需要量测576个眼图,以一台可插8张运算加速卡的服务器举例:其8个x16的Slot一共要量测4,068个Tx讯号眼图,对于量测部门而言,在人力与量测设备 (高频示波器) 的长期占用都将会是一个极大的负担。

百佳泰业界开创的PCIe SI自动化测试方案,为您减少人力失误、大幅提升质量!

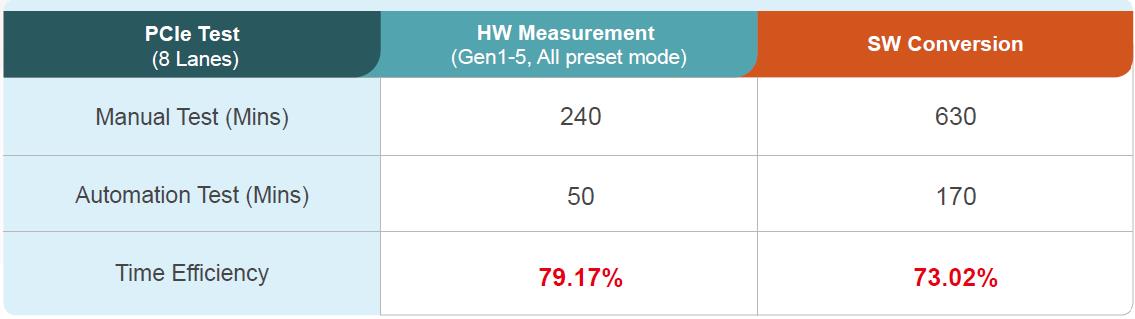

百佳泰考虑到PCIe测试的loading,特别开发出一套专属的自动化量测解决方案,来加速量测速度,进而缩短测试周期并增加量测设备的产能及周转率。经审慎评估后,此自动化量测解决方案能将人工测试所需的时间大幅减少五倍,原本需要一个月的量测时间,有了它可缩短到不用一周的时间,对于整体出货时间的有非常大的帮助。而对量测单位而言,自动化量测不仅能够降低人为失误的机率,更可以提升量测的质量及一致性量。除此之外,量测设备可提五倍的产能,亦可减少人力及设备的重复投资。

关于百佳泰PCIe自动化量测解决方案:

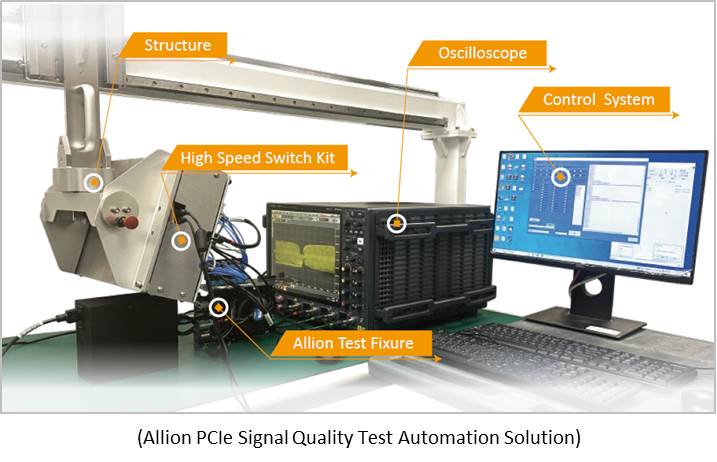

百佳泰的PCIe自动化量测解决方案主体为一组8port的Switch,搭配我们自行开发的自动化控制软件。此8port的switch带宽为40GHz,能满足PCIe 5.0及6.0的量测需求,自动化控制软件能自动切换switch port,达到一次能够测试8个lane的目标。自动化软件也搭配我们所自行设计的PCIe test fixture,能够达到自动trigger待测系统产生量测所需要的讯号,再自动控制高频示波器将讯号截取下来,同时也会自动启动讯号分析软件进行运算,最后再产出报告。

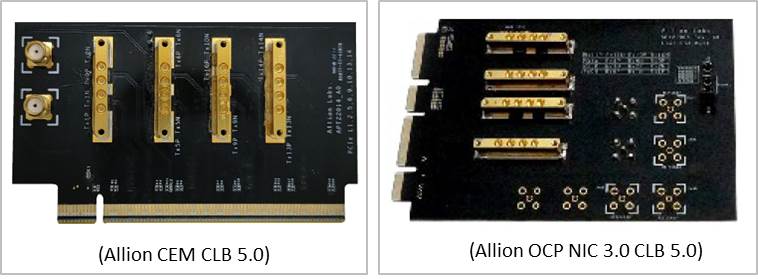

在设计PCIe test fixture时,百佳泰专属技术顾问已将自动化量测解决方案一并考虑,除了connector采用相同规格的模块外,对于线路长度及特性亦做到一致性的设计,因此使用者在量测不同的form factor时 (ex. From CEM to OCP NIC 3.0),可直接置换test fixture,不需要重新校正或跳线,简化其使用性。8 port的switch百佳泰亦设计了一组机架来支撑与固定,此机架能辅助switch做X/Y/Z轴的移动,解决不同系统在插test fixture时所遇到的机构卡住的问题。

百佳泰的PCIe自动化量测解决方案是一个非常适合有大量验证PCIe电器讯号质量需求的单位或公司,其质量一致性及五倍量测产能的效益,将有效降低您人力及设备投资的需求。若您有兴趣了解PCIe Gen5全新治具与PCIe SI自动化测试方案,透过在线窗口与我们联系,百佳泰将诚挚为您服务!

观看PCIe SI自动化测试方案解说https://v.youku.com/v_show/id_XNTk0Nzc1MzA1Ng==.html
