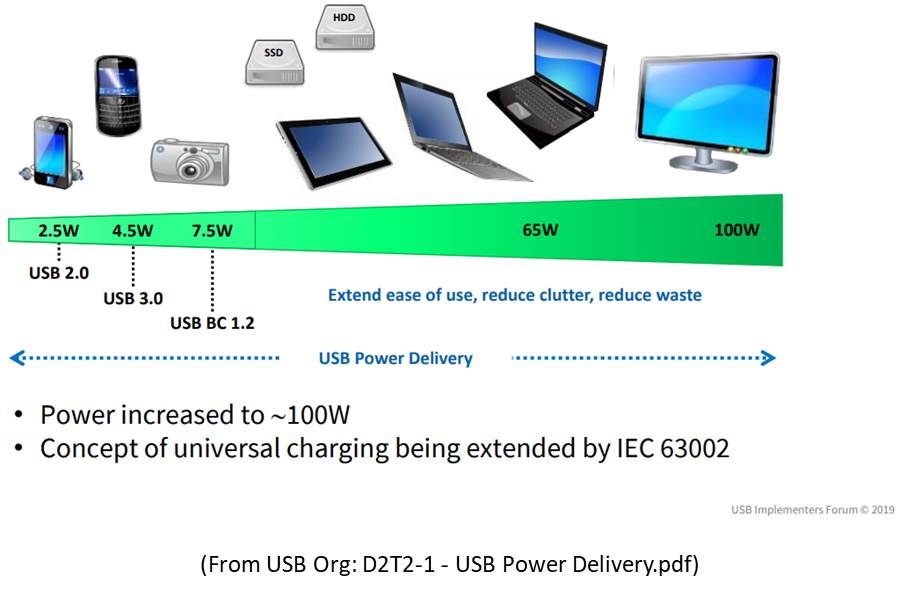

随着智能型手机不断推陈出新,现在人手一机智能型数字产品,随着功能及应用的增加,耗电量也相对提升,充电器需求不再只是能充电就好,还需要快速的充电速度。USB从基本提供小型行动装置的充电,以及手机/平板,甚至是行动电源/笔电/屏幕或其他产品也开始有USB Type-C 供电的设计。

供电量需求逐渐增加,于是需要藉由USB PD的进化来满足接下来的电源需求。在2021年USB-IF发布USB PD 修订版 3.1 规范,里面提出 EPR供电(Extended Power Range,扩充功率范围),来因应高供电量的需求,USB PD发布了以下功能:

  • 从最大供电100W提高到240W

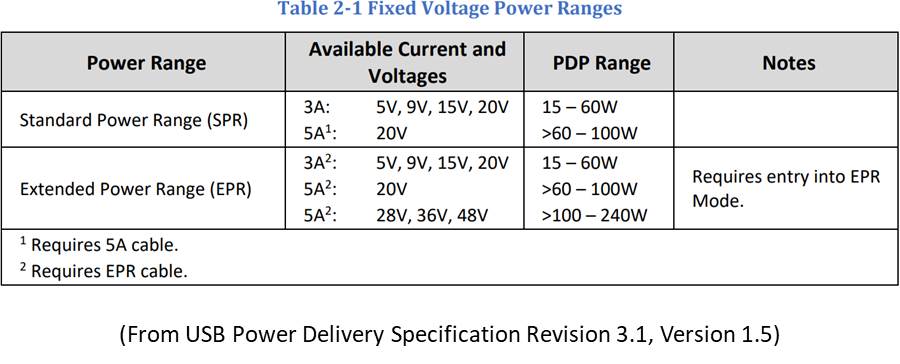

    • 新增28V, 36V, 及 48V分别可支持到140W, 180W 及 240W
    • 可变电压模式15V~48V
  • 双向供受电 DRP (Dual Role port)
  • 优化跨多设备电源管理
  • 透过计算机与集线器间沟通的系统化智慧灵活电源管理
  • 允许低功耗设备(如耳机) 仅协商所需的功率

为达到高功率240W供电,使用缆线的 E-marker 需要宣告支持 EPR,且承载电流5A(请参考240W EPR Cable)

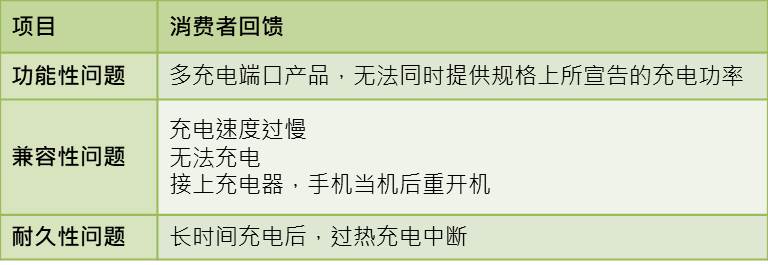

您是否常常在充电时遇到各种问题

由于不同种类产品的充电需求不一,已经不像以往一个USB充电器可以使用在所有USB产品。在跨世代的多元产品下,产品的充电需求以及充电器的供电能力是否匹配。但即使匹配下,还需要考虑缆线的支持度,也不是以往通用的USB缆线可以套用到所有装置。

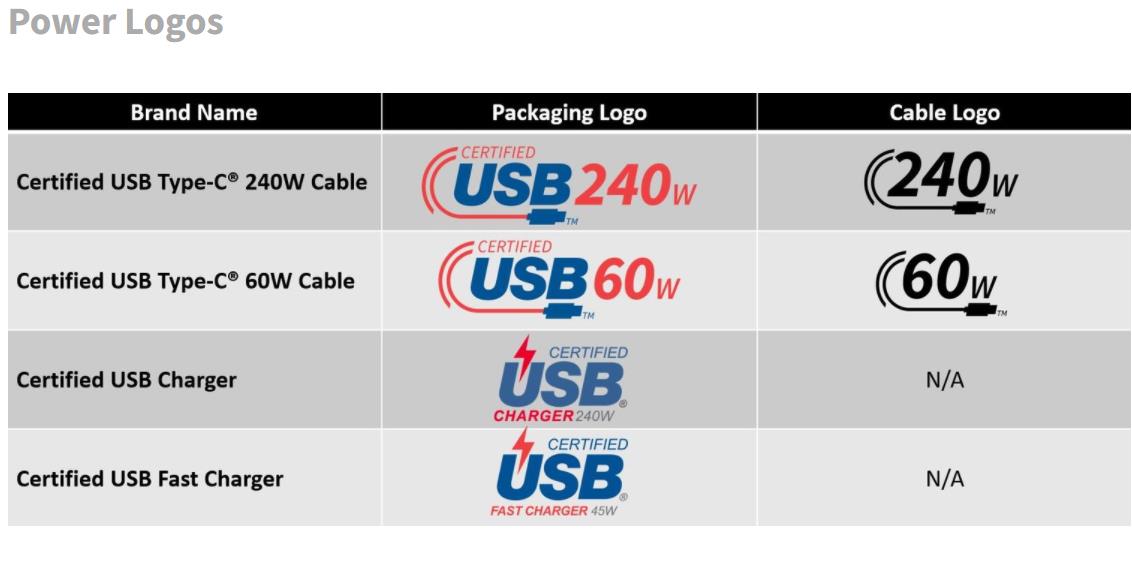

协会也公布240W (EPR) Logo,让消费者可以选择适合的充电器及缆线。

但即使有这些信息,使用者不一定会注意到,甚至有部分商品出货时不再随机附充电器,进而造成用户随机搭配产品,产生一些兼容性问题,让消费者感受到充电速度缓慢或是无法充电的困扰,对产品转为不满意的使用者体验。

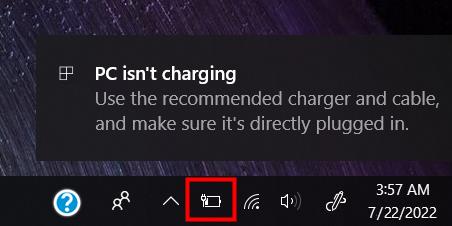

案例一: 当PD充电器连接上PC,PC跳出提醒讯息: 「无法进行充电,改使用建议的充电器及线缆并确认已正确的插入」

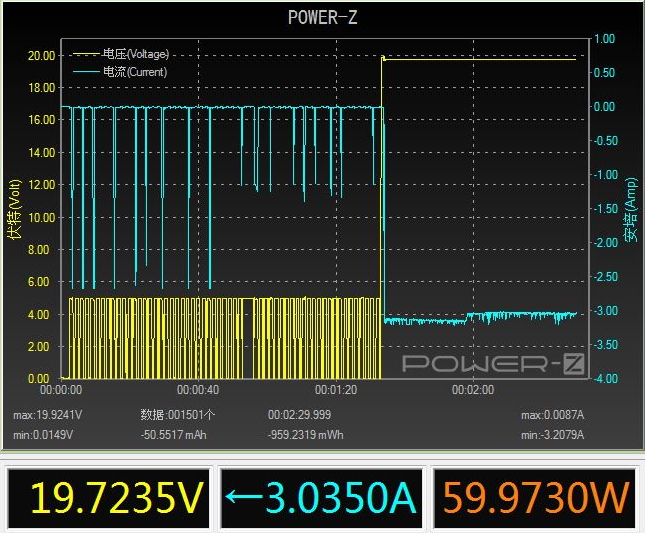

USB PD快充协议交握异常,耗费一分多钟确立PDO 20V/3A,才开始充电

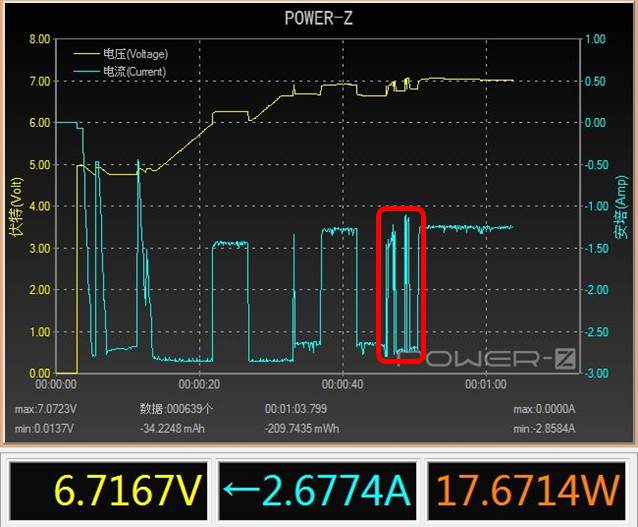

案例二: 手机充电过程中,充电电流不稳定发生多次瞬降

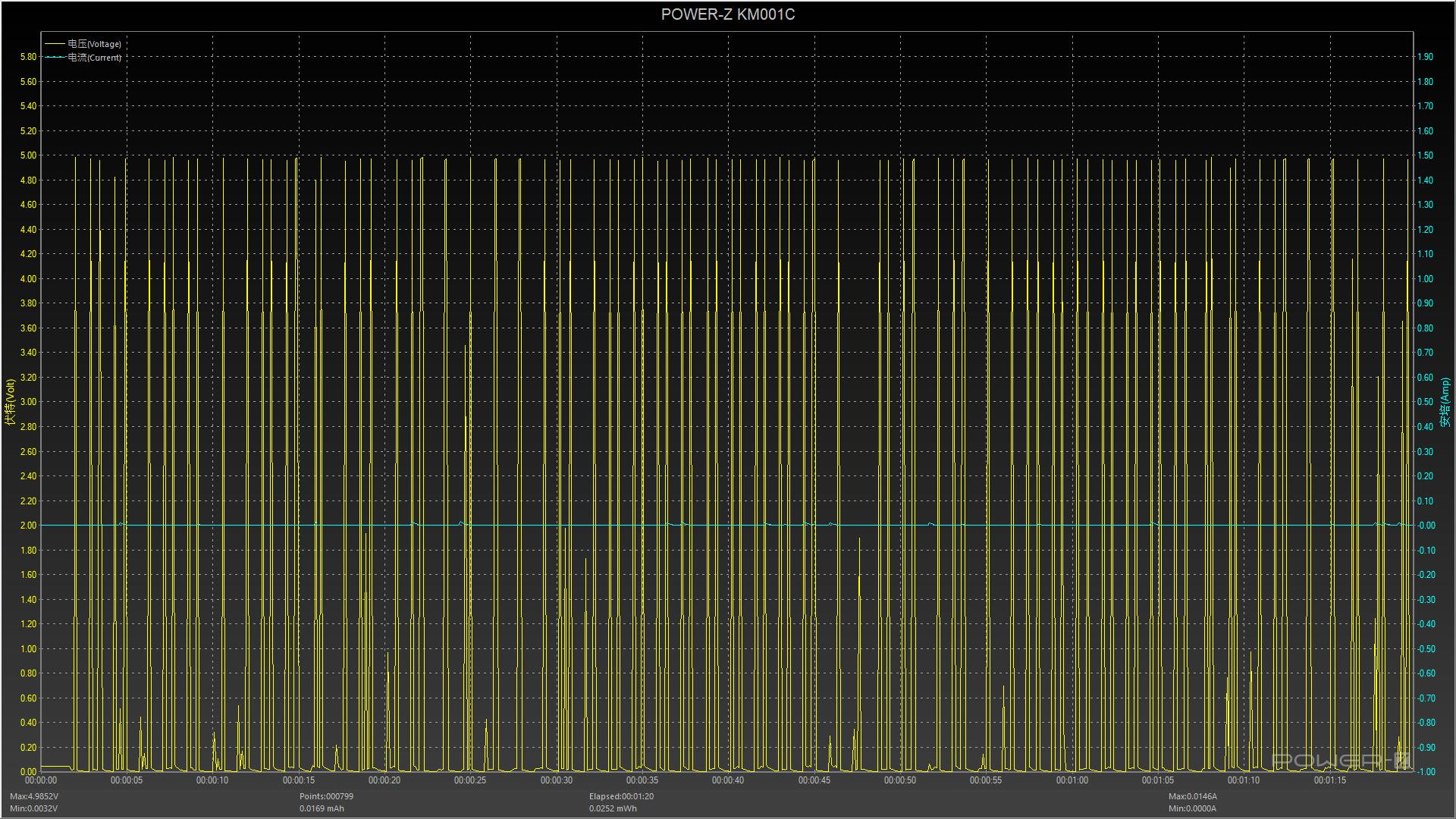

案例三: 充电器为手机充电时,充电符号一直闪烁,无法正常充电,电压频繁瞬断5V ó 0V

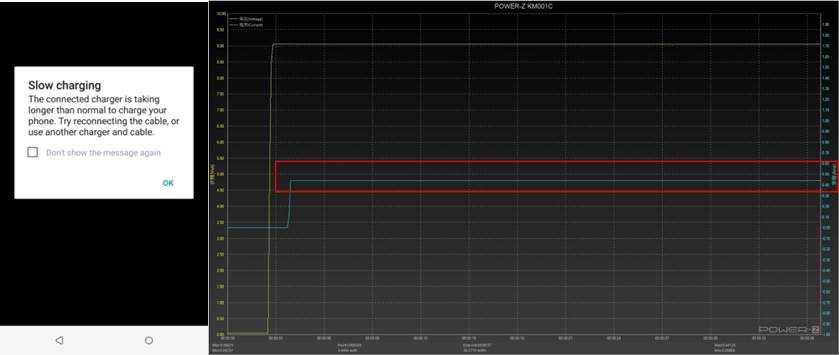

案例四: 充电过慢,充电电流低于0.5A

以上案例可以看到还是有许多潜在性的问题,透过百佳泰进行测试,提前解决问题,避免消费者使用上的观感不佳。

百佳泰提供以下三大主要测试项目:

功能性测试

百佳泰透过USB Power Delivery Analyzer撷取CC pin的沟通来确认PD沟通是否正常交握,检查PDO宣告是否如规格书一致。

兼容性测试

百佳泰提供多品牌各种型号1500+设备可供/充电测试,测试的目的为确保您的产品能正常供/充电给市场上其他厂牌计算机, MAC, 平板, 手机…等USB充电装置。

耐久性测试

新一代PD充电应用,有着高功率需求,在高电压高电流的供/充电下,耐久性及稳定度都是使用者关注的要点

验证方向:长时间高电量产品充电/ 充电曲线监控

除了以上的测试项目,百佳泰还能为您的产品专门设计客制化的测试项目,与竞争厂商产品的测试比较等,请让我们为您做好产品的完整性测试,为您的产品质量做把关。
