商用显示器为了满足大型会议室或宴客厅的需求,设计上会提供串接显示器的功能,让多个显示器同步显示同一画面;在现有的影音规格中,这种功能类似于DisplayPort的Daisy Chain(*1)功能,但HDMI规格中并没有定义Daisy Chain功能,因此有些厂商在显示器中加入HDMI Repeater(*2)功能来实现屏幕串接,然而商用显示器单价昂贵外,欲使用时通常都属特殊应用情境,更是不容出错,对此要怎么避免这种应用风险对于厂商而言是关键的课题。
*注1:Daisy Chain意旨屏幕串接功能,可让串接的多个屏幕显示相同画面,或是由多个屏幕组成一个画面。
*注2:HDMI Repeater为HDMI讯号中继器,本身无法产生HDMI讯号或是显示HDMI讯号,而是将接收到的HDMI讯号经过处理后输出。
HDMI显示器只要搭载Repeater功能就能顺利同步了吗?
百佳泰作为专业认证实验室同时也是各大显示器品牌及制造商的合作伙伴,我们在测试经验中发现,这类显示器在应用上最大的问题就是无法正确地显示画面。理论上屏幕中的HDMI Repeater功能除了把接收到的上游播放端(Source)讯号传输给下游另一个屏幕接收端(Sink)外,还必须正确辨别下游显示器的接收能力,这样才能提供正确的对应讯号,实际面上真是如此吗?

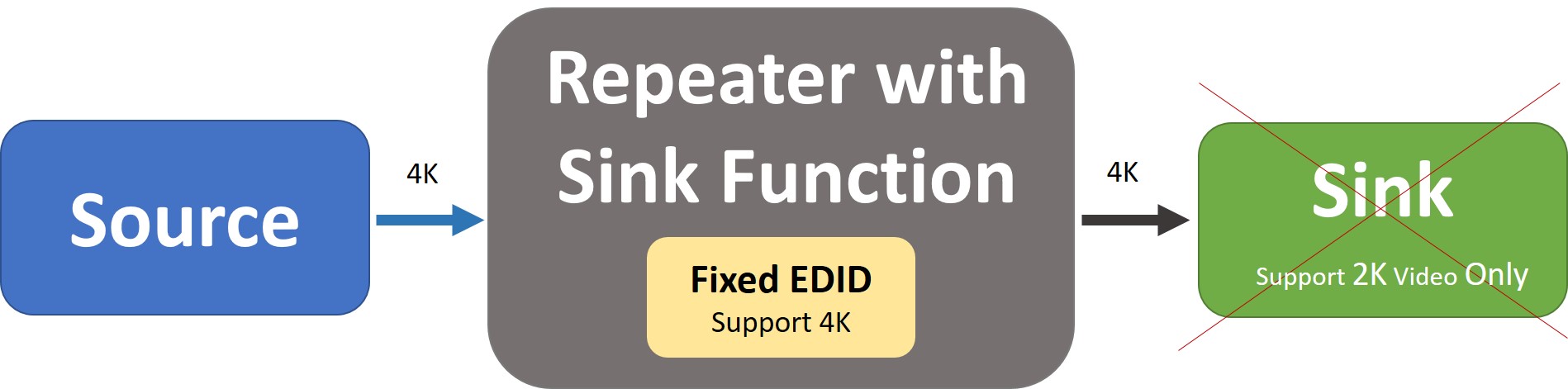

以下图为例,屏幕本身可以支持到4K Video,当屏幕接收到来自上游播放端的4K讯号后,会再把4K讯号传送给下游串接的屏幕,但是下游的屏幕最高只支持到2K Video,因此无法显示画面。
原来这样做就能轻松解决?!百佳泰顾问秒解问题
针对这个重大问题,若要让HDMI显示器避免掉上述兼容性问题,百佳泰顾问团队建议厂商可采取下列其一方案来解决问题。

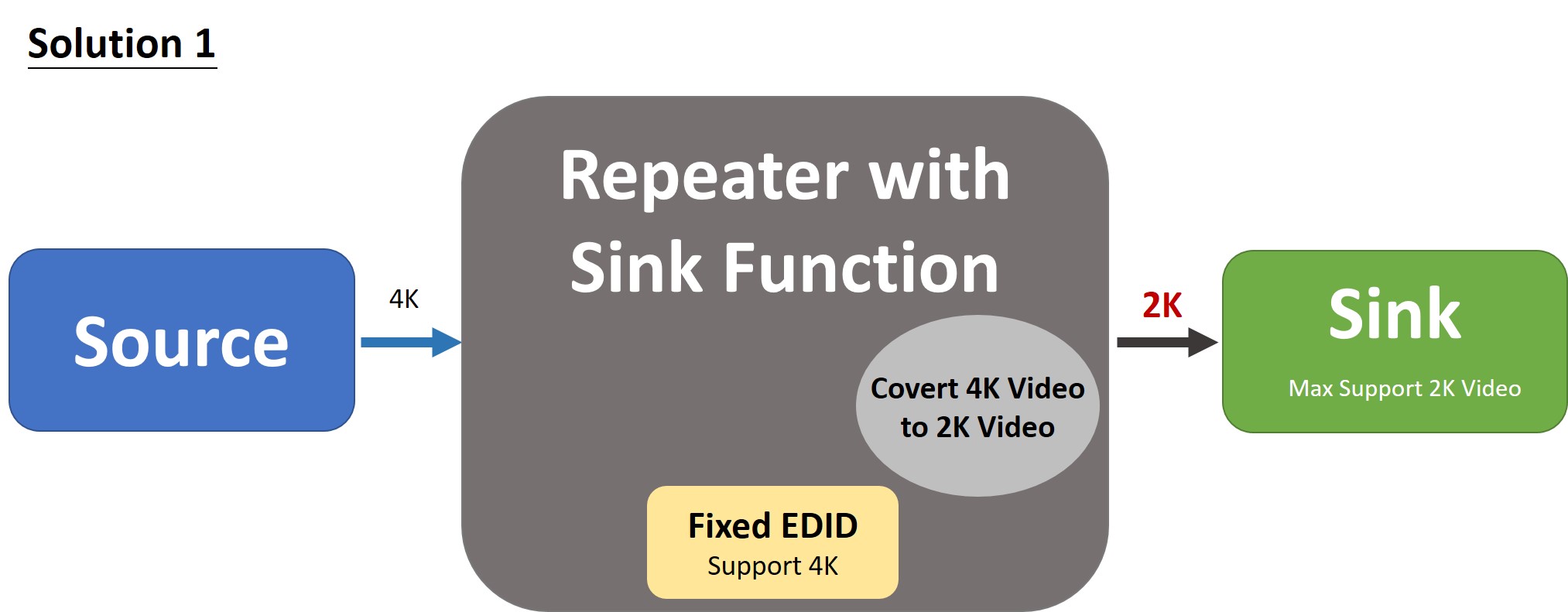

方案1
让HDMI显示器具备讯号转换的能力,可以将接收到的4K讯号转换成2K讯号后再传输给下游显示器。

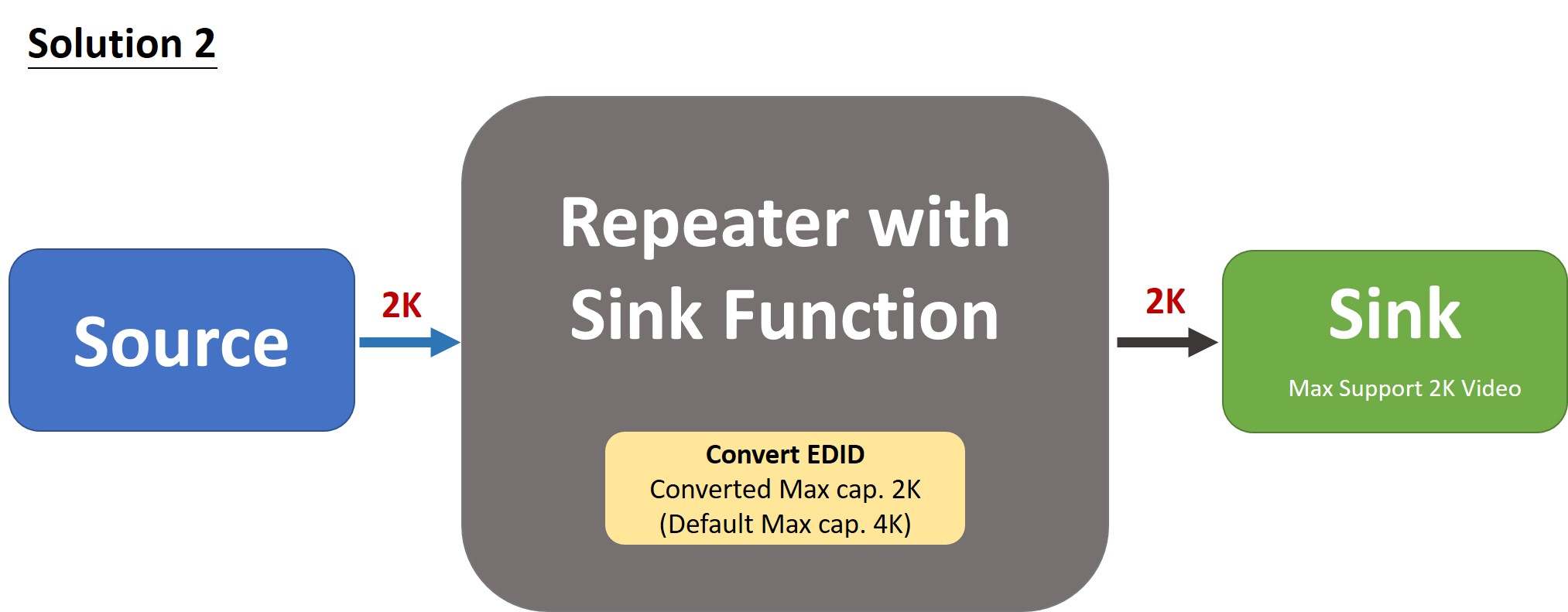

方案2
让HDMI显示器具备读取下游EDID(*3)的能力,并能够整合下游EDID和自身EDID,如此上游播放端就会根据整合过的EDID内容,传输2K讯号给下游HDMI显示器。
*注3:EDID全名为Extended Display Identification Data,是由VESA制定的显示器信息标准,用来描述显示器支持的分辨率, 色域等信息。
百佳泰除了提供HDMI Repeater认证测试外,也提供Repeater EDID快速检测,协助找出Repeater潜藏的兼容性风险。
