从电影院走向家庭的全景声道

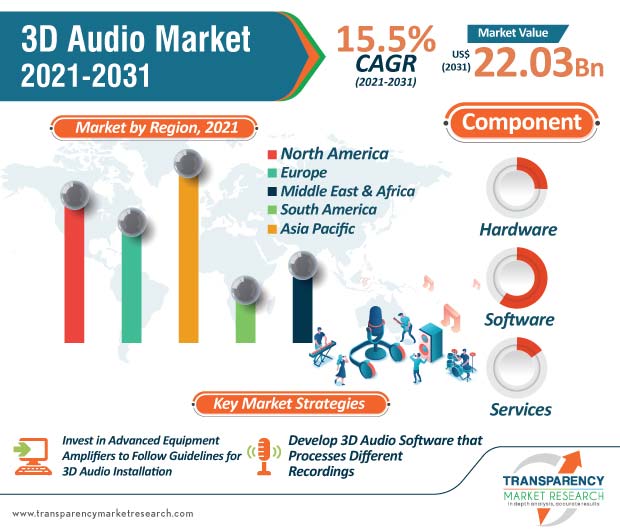

根据趋势预测公司TRANSPARENCY的调查报告指出,3D音频市场之相关软硬件设备与服务在2020为46亿美元,预估到2031每年将以15.5%的年复合成长率成长,届时全球市场价值将超过220亿美元,其中以亚洲地区成长最多,其次则是北美地区。

资料出处:https://www.transparencymarketresearch.com/3d-audio-market.html

在杜比实验室于2014年宣布”Dolby ATMOS for Home”之后,杜比全景声道(Dolby ATMOS)的技术正式从电影院走进家庭剧院,加上2020年后受疫情影响而带来的家庭影音升级需求,连带相关支持Dolby ATMOS的串流平台、游戏、电视讯号与声音设备也随之大量推出,让Dolby ATMOS成为3D音频市场的主流技术之一

Dolby ATMOS生态系统介绍

以家庭影音为例,一套完整的杜比全景声系统由下列三大部分所组成,包含:

1.讯号播放设备(Source)

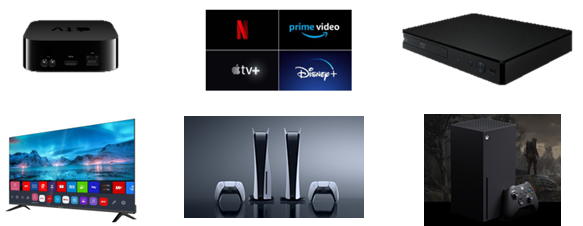

TV/STB with Digital TV Signal、TV/STB Streaming Player(App)、Game Console、BD Player。

2.显示设备(Sink)

TV、Projector

3.音响设备(Repeater)

AVR、Soundbar

Dolby ATMOS全景声环境的基本设置条件

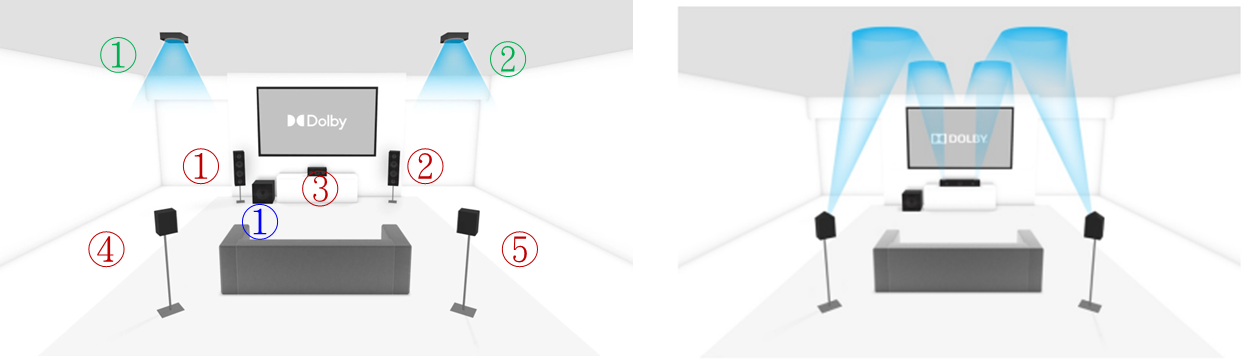

想要享受全景声的效果前有几点前置条件必须知道,首先最基本的全景声道必须有5.1.2声道(下图左),包含5个平面声道1个重低音2个天空声道,这表示若要使用扩大机拨放的话,还要再搭配1个重低音喇叭及其他6个声道喇叭才能建构成一个基本的全景声道。如果要追求更好的效果,则要建构成5.1.4或7.1.2声道系统,这样就必须使用支持9.1声道接收器的高阶环绕扩大机来做辅助,才能完整体验全景声带来的听觉震撼。

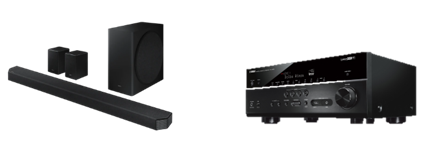

然而扩大机价格不菲且需要另外搭配其他产品才能建构出全景声环境,相较之下,拥有轻盈外观、安装简便及亲民的价格等优势的soundbar迅速在市场上窜起,再加上杜比实验室于2016年正式发表《适用于条形音箱应用的杜比全景声(Dolby ATMOS)》解决方案后,各大品牌与厂商相继推出支持全景声道的soundbar产品,这也使的soundbar已成为目前一般家庭中Dolby ATMOS声音播放器的主流产品(上图右)。

如何建置Dolby ATMOS全景声环境?

根据不同的讯号源产品、设备以及功能,连接方式有以下3种:

1. 2 BOX

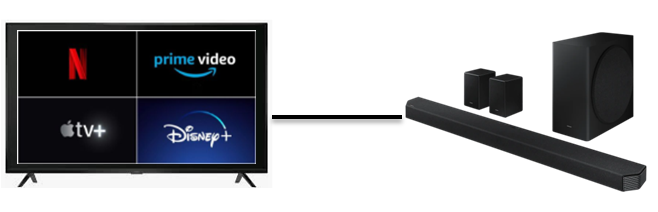

例如: 以电视播放内建的Netflix App作为讯号源和显示端,与Soundbar(音响设备)连接

2. 3 BOX-1(串联)

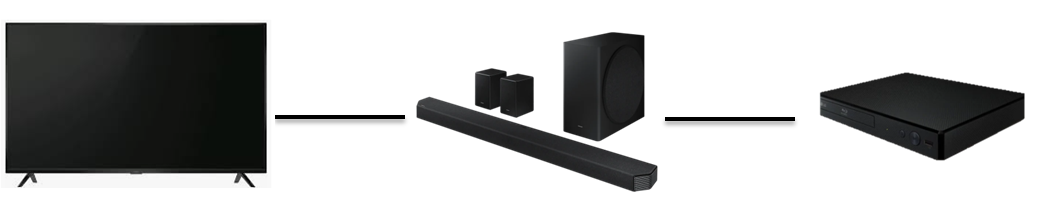

例如: 以蓝光播放器为讯号源,与Soundbar(音响设备)连接后,再与电视(显示设备)连接

3. 3 BOX-2(并联)

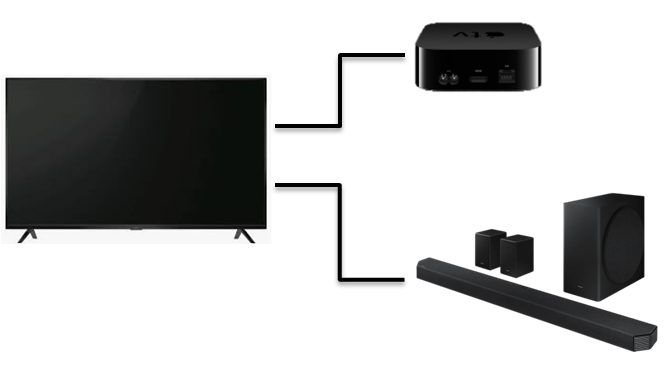

例如: 以机顶盒为讯号源,连接电视(显示设备)后再与Soundbar(音响设备)

不可不知的Dolby ATMOS影音系统验证要点

在百佳泰多年影音测试经验中,最常发现的就是多种连接情境下的兼容性及UX/UI设计缺陷,很多客户送测的产品在基本功能的操作模式表现都没问题,但是只要环境或是参数一调整或更动就变得无法使用。我们归纳出下列三个大方向做为测试规划的依据:

1. 关键设定: eARC/ARC…等其它关键设定。
2. 关键操作: CEC控制…等其它关键操作。
3. 检测重点: 声音设备输出之声音质量、影音同步…等其它检测重点。

三台Dolby ATMOS电视实测后发现共同出现的bug竟然是…

百佳泰根据上述的验证概念,挑选了市售3台支持Dolby ATMOS的电视,依照不同连接情境并搭配相同的扩大机、机顶盒以及蓝光播放器来做评比,以下为实测结果。

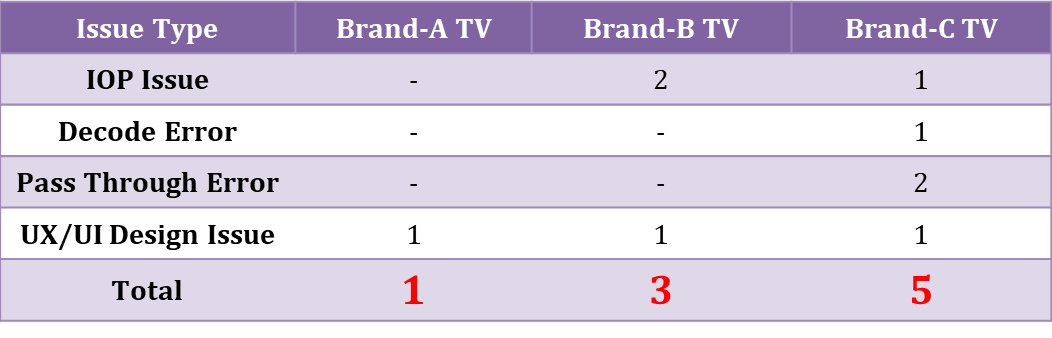

从上表可知3台电视的整体表现有着明显差异,总结如下:

1. Brand-A TV无论在兼容性、功能性上都明显优于其他厂牌。
2. Brand-B TV有严重的兼容性问题。
3. Brand-C TV则是存在各种问题,表现最差。
4. 共通点则是在UX/UI设计上都有改善之处。

这边就先以Brand-B TV为例,我们发现不论是在2 BOX或是3BOX情境,Brand-B TV使用eARC功能时,与扩大机有严重的兼容性问题,无任何声音输出,但使用ARC功能或是将扩大机置换成Soundbar却可正常运作。

另外,在2 BOX情境中进行Audio相关设定时,Brand-B TV必须先离开Netflix画面并切换至HDMI模式才能设定,但是Brand-A及Brand-C TV则可以维持Netflix画面边设定。

透过上述案例可以发现,单单只在同1台扩大机上搭配不同情境和关键设定,就有如此多种的问题,可以预见在市面上众多的影音厂牌与设备的情况下,实际上会产生多少问题。然而上述案例只是冰山一角,其他常见的问题还有: 影音不同步、有杂音、开关机/线路拔插/讯号源切换后声音异常…等等都将成为各家相关厂商必须面对的课题。

业界最完善!百佳泰Dolby ATMOS生态圈测试服务助业者解痛点

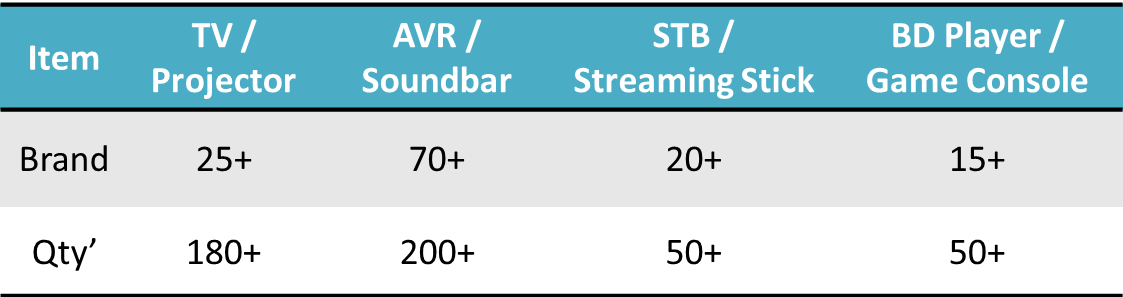

百佳泰拥有30年测试经验,熟知各种关键使用者情境以及条件,并且持续网罗市面上各大厂牌的电视、影音设备、机顶盒、游戏主机,无论您是上述哪种产品类型的制造商、代工厂、自有品牌商或是通路商,我们都能透过客制化的生态圈测试方案,协助客户找出各式潜在的兼容性、功能性以及用户体验相关问题,让您的产品在竞争激烈的市场上脱颖而出!

如有任何相关需求或是技术疑问,欢迎联系百佳泰!
