Allion Labs / Alan Kao
PCIe的缘起与介绍
Peripheral Component Interconnect Express简称 PCIe,是一种高速串行计算机扩展总线标准,是 PCI 规格的延伸。PCIe 总线由英特尔(Intel)公司于 2004年发表,最初是针对高速的声音与影像串流处理所设计,后来用以提升量测装置到计算机内存的数据传输率;PCIe 可达传统 PCI 总线的 30 倍速度。
PCIe拥有更快的速率,所以几乎取代了以往所有的内部总线(包括AGP和PCI)。现在英特尔和AMD已采用单芯片组技术,取代原有的南桥/北桥。

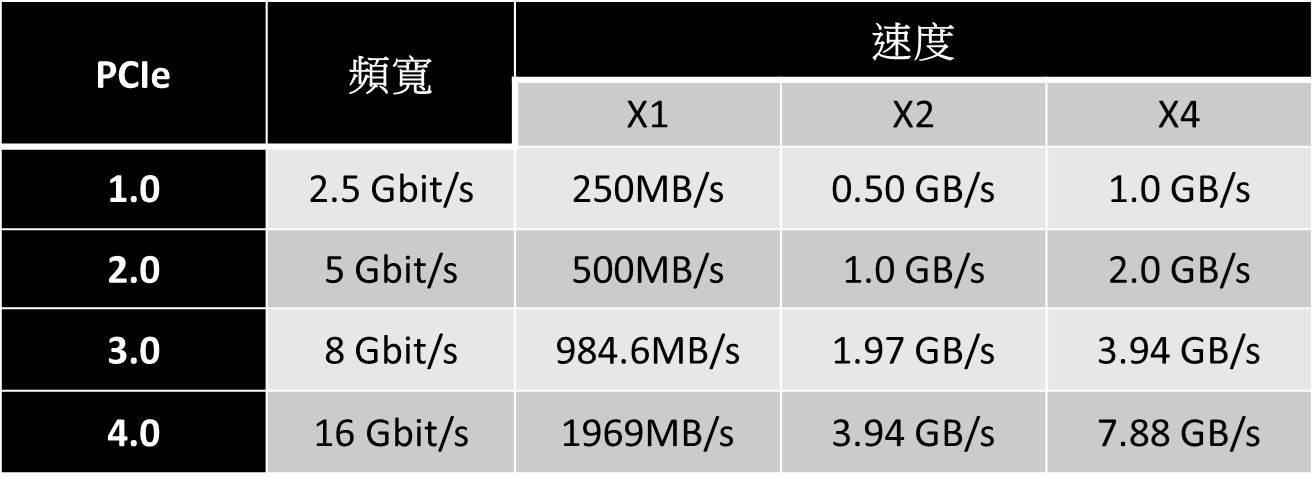

规格 | 总线宽度 | 工作频率 | 数据速率 |
PCI 2.3 | 32位 | 33/66 MHz | 133/266 MB/s |
PCI-E 1.0 X1 | 1位 | 2.5 GHz | 500 MB/s(双工) |
PCI-E 1.0 X4 | 4位 | 2.5 GHz | 2 GB/s(双工) |
PCI-E 1.0 X8 | 8位 | 2.5 GHz | 4 GB/s(双工) |
PCI-E 1.0 X16 | 16位 | 2.5 GHz | 8 GB/s(双工) |
随着科技的进步,PCB空间最小化以及存储装置可实现更快的速度。
SATA3.0理论最高带宽只有6Gbps,此类SSD实际传输速度能达到600MB/S。
而PCI- E 3.0 X4总线的带宽高达 32Gbps,此类SSD实际传输速度可以轻松突破1000MB/S大关,顶级产品甚至可以达到2000MB/S以上。
PCIe 在SSD上的应用- M.2 & U.2 Interface
PCIe应用将会越加广泛,界面也不仅只有标准PCIe 连接器。而会因应市场变化延伸出主流的M.2 & server与应用为主的U.2 (SFF-8639)。PC 市场mSATA渐渐被 M.2 取代, U.2 (SFF-8639)将相容SATA/SAS/NVMe。
基本上U.2与 M.2 相同,最高可以提供 32Gbps 的带宽。
既然带宽相同,为何要推出不同的接口?
一般主板面积有着相当大的限制,无法允许无限加入 M.2 插槽。另一方面,U.2 也无法在轻薄的笔记本电脑上导入,因此 M.2 与 U.2 两种接口并存是必要的事情,因为它们针对不同环境做应用。
简言之,两者差异如下:
- M.2 界面:主打轻薄的笔记本电脑/台式电脑
- U.2 (SFF-8639)界面:主打台式电脑/Server
M.2:
M.2有许多模块类型,主要用于PCIe应用的如下 A/B/E/M key 四种。
辨别方式为针脚缺口位置
Key | Notched pins | Application | Interface |
A | 8-15 | WIFI/BT、NFC | PCIex2 |
B | 12-19 | SSD | PCIex2、SATA |
E | 24-31 | WIFI/BT、NFC | PCIex2 |
M | 59-66 | SSD | PCIex4、SATA |
U.2 (SFF-8639):
U.2 (SFF-8639)可相容SATA/SAS/NVMe(如下图)
Photo Sources : PC PERSPECTIVE

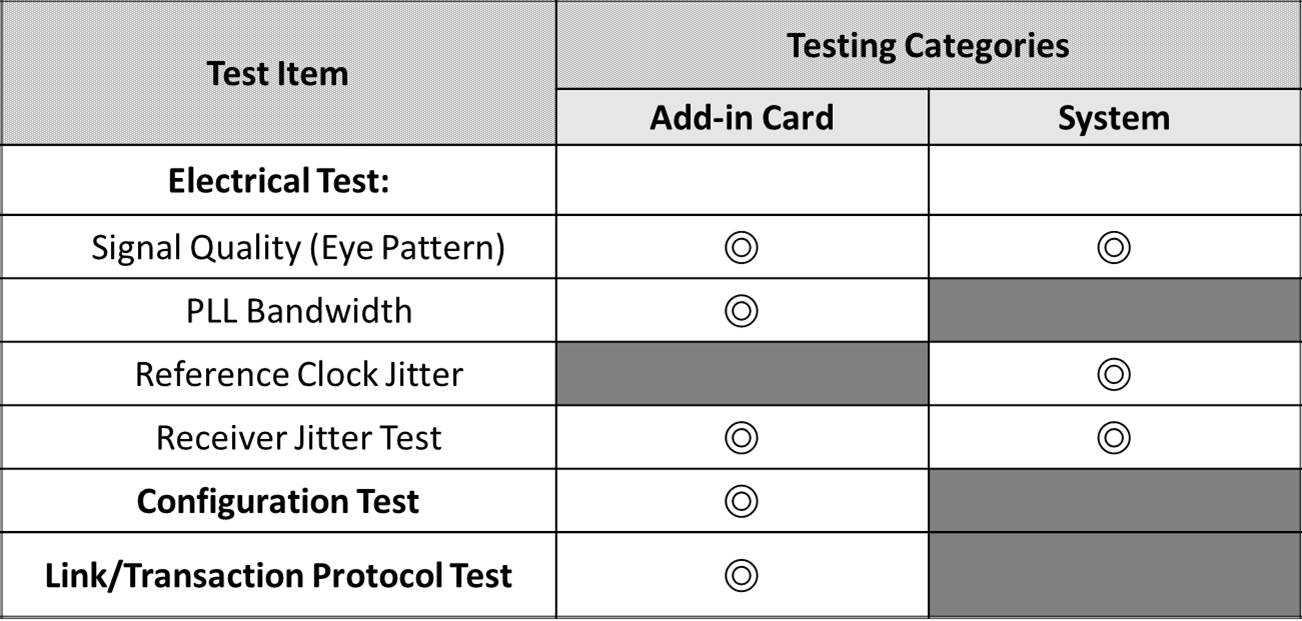

百佳泰可执行的PIC-SIG compliance 测试项目如下:
测试环境:

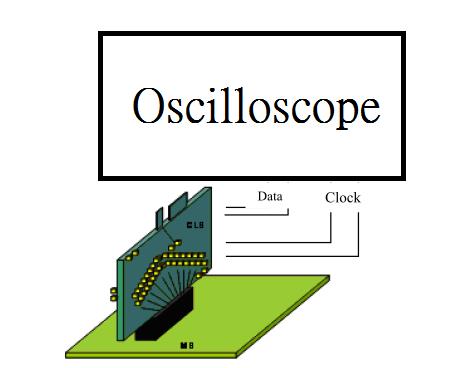

Signal Quality :

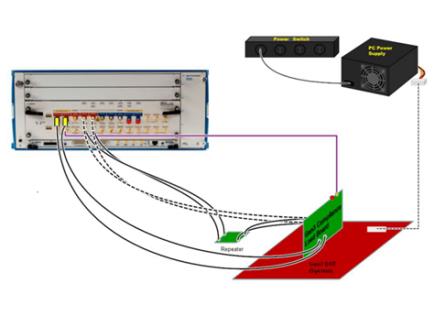

Receiver Jitter Test

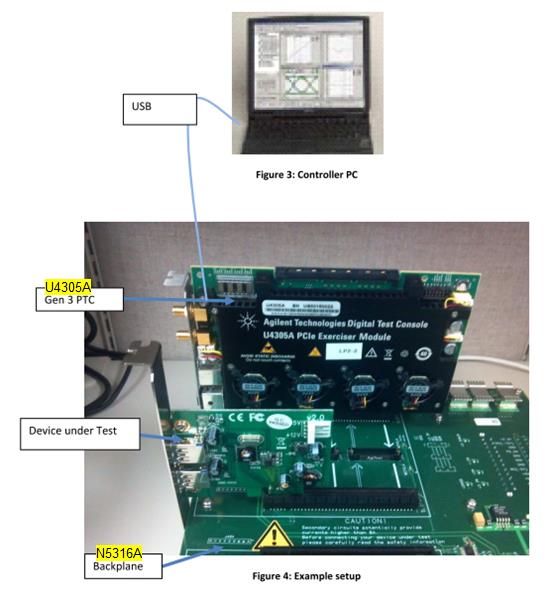

Link/Transaction Protocol Test:

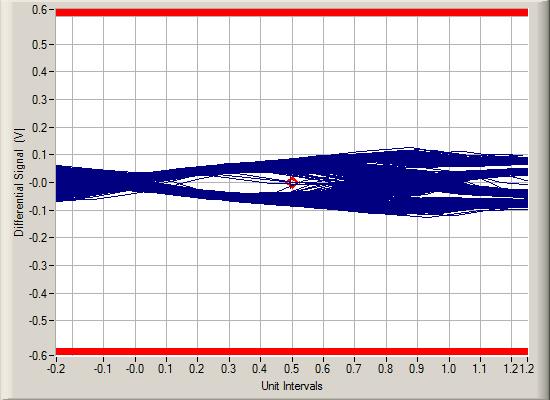

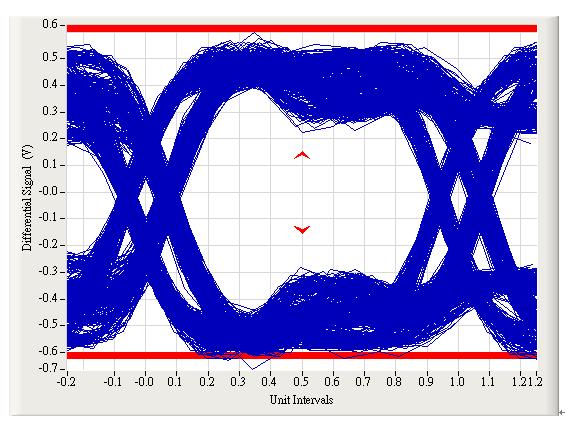

Eye Pattern test Fail

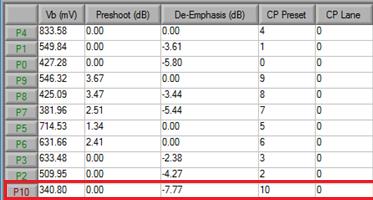

Preset test fail:
PCIe测试领域适用对象:
应用 | DUT属性 | |
Standard PCIe | System、Device | System: motherboard、IPC、server
Device: Graphic card、storage |
M.2 A/E Key | System、Device | System: Laptop
Device: WIFI module |
M.2 B/M Key | System、Device | System: Laptop、motherboard
Device: M.2 SSD |
U.2 (SFF-8639) | System、Device | System: server
Device: U.2 storage |
目前PCIe 取证还是需要厂商亲自参加PCI-SIG举办的workshop,并通过所有的compliance test。
百佳泰可以提供与workshop测试相同的测试环境,让客户提早了解以及解决产品PCIe上的问题,使得客户产品能在短短的三天内的workshop取证过程顺利,以节省时间与金钱的成本,若有任何相关疑问,还请与百佳泰联系。
