国际宽带论坛(Broadband Forum, 后称BBF)在2019年2月27日的MWC上发表了针对室内Wi-Fi性能的测试标准TR-398 Test Program。随着Wi-Fi 6的兴起以及完善原本的测试内容,BBF于2021年3月中发表了TR-398 issue 2的测试计划,在TR-398 issue 2中,新增了以下测试项目:

  1. 2.4 Dual-band Throughput Test
  2. 2.5 Bidirectional Throughput Test
  3. 3.3 802.11ax Peak Performance Test
  4. 5.3 Automatic Channel Selection Test

另外,既有的6.5.1 Long Term Stability Test的测试内容在TR-398 issue2中也作了大幅度的修改,本篇文章将就TR-398 issue 2所新增及主要更动的内容作解析。



6.2.4 Dual-band Throughput Test (必测项目)

Dual-band Throughput Test测试目的是为了确认Wi-Fi AP在2.4GHz和5GHz两个频段同时工作的情形下,其吞吐量的表现状况。测试时会将一台装置连到Wi-Fi AP的2.4GHz的频段,之后再将另一台装置连到Wi-Fi AP的5GHz频段。接着,在两台装置都联机后,再同时进行吞吐量测试。

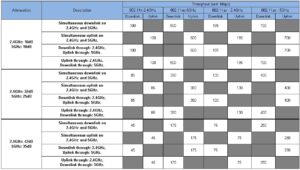

测试标准:



6.2.5 Bidirectional Throughput Test (必测项目)

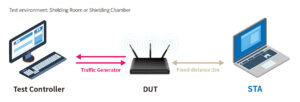

Bidirectional Throughput Test会模拟一般使用者上传文件时,也同时下载文件的情况, 目的是希望Wi-Fi AP同时处理上下传封包时,遗失量能达到最少。在测试时,会先个别量测装置与AP间最大上下传的吞吐量;再依照量测出来个别结果的45%设为上下传的限制带宽,以确保所有传输资源不会被其中一方所占用。之后再同时进行上下传的UDP吞吐量测试,并确认上下传各自的封包遗失率。

测试标准:

对于上下传各自的封包遗失率必须小于0.01%。



6.3.3 802.11ax Peak Performance Test (必测项目)

此项目为针对Wi-Fi 6 AP的测项,是用来确认AP在802.11ax模式中、各种不同设置下,AP的极限传输效能。本测项有以下几种测试情境,将依照AP支持情况来进行测试:

  1. 11ax – 2.4GHz, Nss=2, Bandwidth: 40MHz
  2. 11ax – 5GHz, Nss=2, Bandwidth: 160MHz
  3. 11ax – 5GHz, Nss=4, Bandwidth: 160MHz (Optional; 非必测)
  4. 11ax – 5GHz, Nss=8, Bandwidth: 160MHz (Optional; 非必测)

测试标准:

测量的平均吞吐量应满足下表要求



6.5.1 Long Term Stability Test (必测项目)

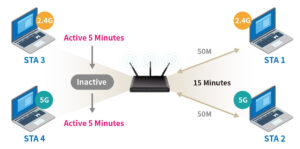

Long Term Stability Test虽为TR-398既有测试项目,但是测试内容已与旧版有大幅度的更动,所以本篇将针对更动后的测试内容来说明。测试内容主要是确认Wi-Fi AP在长时间的运作过程中,在其他装置频繁断线、联机情况下,封包遗失量能达到最少。此项测试为2.4GHz跟5GHz频段中会各有两台设备进行联机,而各频段两台设备中,其中一台会重复16次连续15分钟流量带宽为50MHz的UDP下传吞吐量测试,另一台则会每5分钟执行断线或联机的动作。最后,会确认各频段在每次的UDP吞吐量测试结果中,个别的封包遗失率。

测试标准:

每次的吞吐量测试中,各频段的封包遗失率须在0.01%以下



6.5.3 Automatic Channel Selection Test (Optional; 非必测项目)

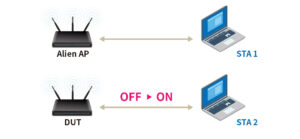

Automatic Channel Selection Test旨在确认Wi-Fi频道设定为Auto的AP在开机时,能自动侦测环境中各频道使用状况,并且自动选择使用率低的频道。在测试时,会准备另一台干扰AP在指定频道带中打流量,藉以仿真指定频道的高使用量。之后再将待测Wi-Fi AP通电开机,确认其工作频道是否有跟干扰AP所使用的频道带错开。

测试标准:

待测Wi-Fi AP在通电重启后,工作频道与干扰AP所使用的频道带错开。

百佳泰已经是BBF授权的Issue 1 (ac) 及Issue 2 (ax) 认证实验室。除此之外,百佳泰亦能以TR-398为基准,构建无线测试环境,能针对您的产品类别客制化进行效能验证,针对不同产品效能提供相对应的测试解决方案,以精进产品质量,进而提高使用者体验,协助厂商在同类别的激烈产品竞争中,赢得品牌口碑、抢占市场先机。
