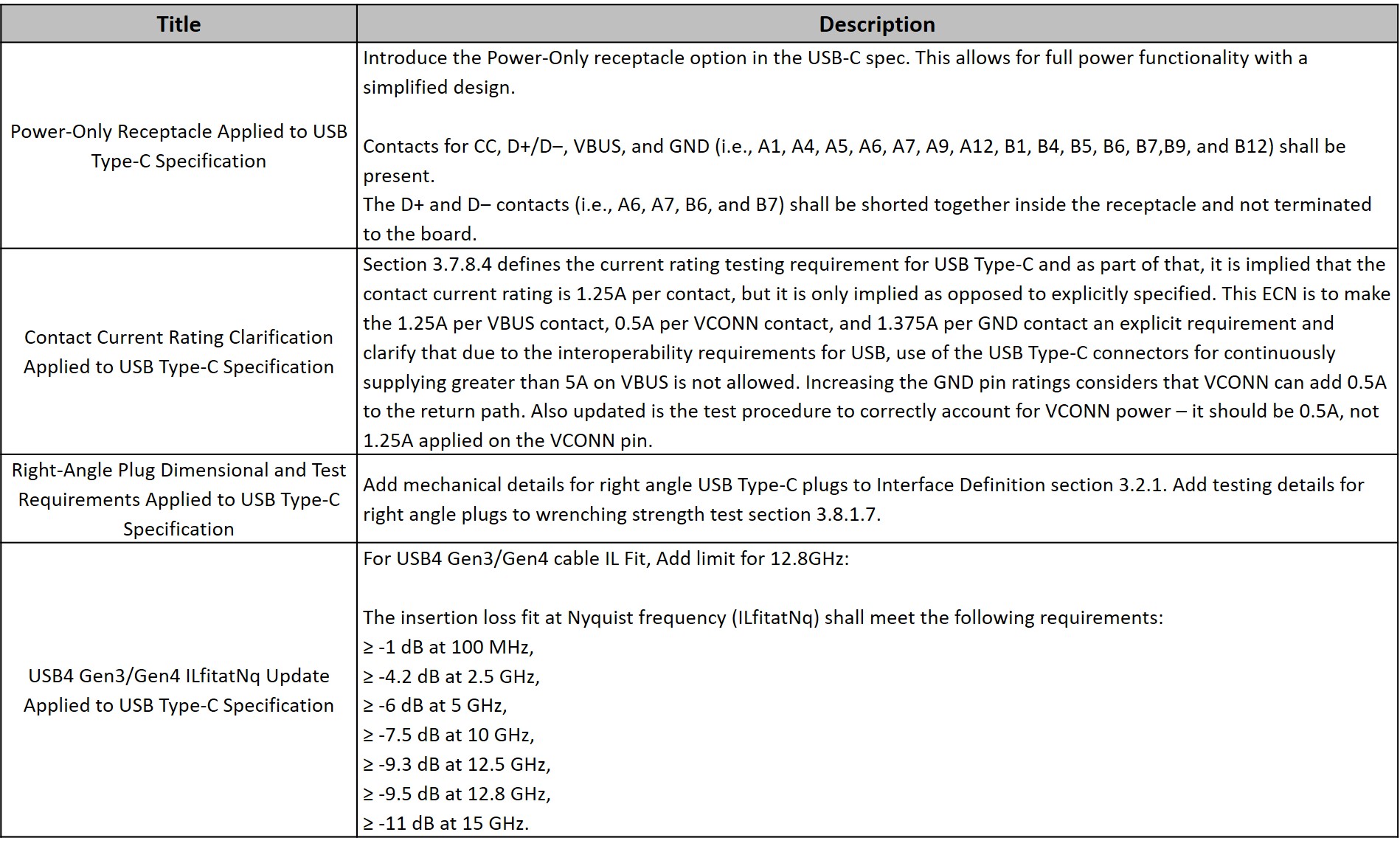

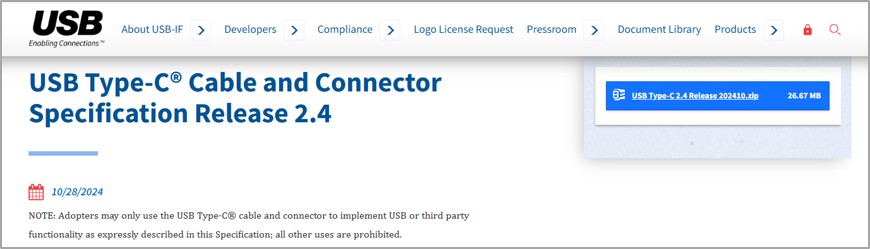

USB-IF协会于2024年10月28日发布了 Universal Serial Bus Type-C Cable and Connector Specification R2.4,主要更新四大要点:
针对更新内容,更多延伸说明如下:
① Type-C Power-Only Receptacle的设计认证规范定义

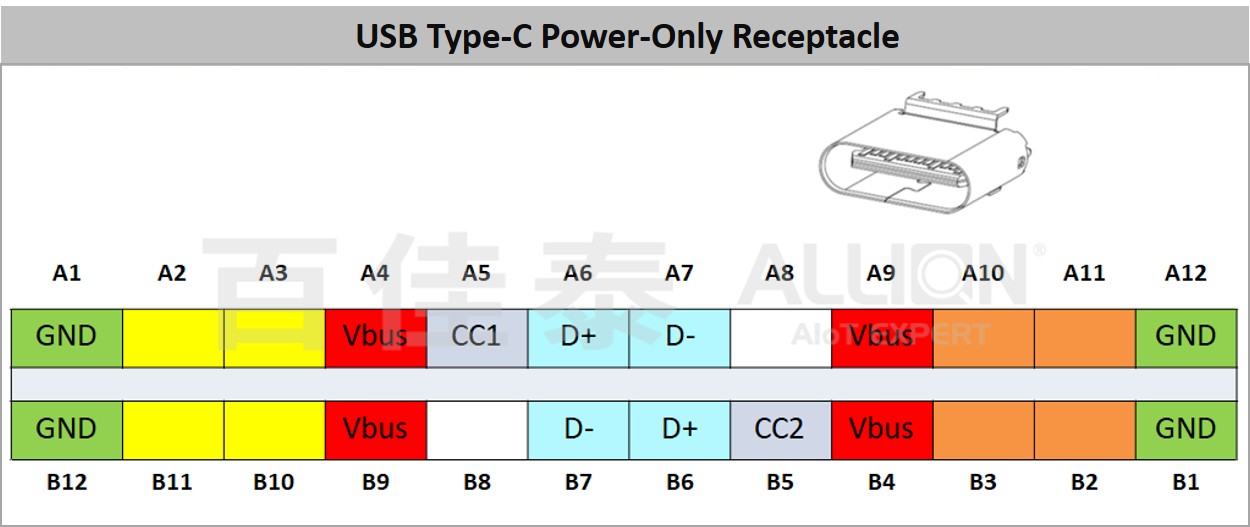

我们所绘制的接脚图 (上图),本次协会针对新增的Type-C Power-Only Receptacle所定义必须要存在的脚位有14PIN ( A1, A4, A5, A6, A7,A9, A12, B1, B4, B5, B6, B7, B9, and B12), SBU (A8 and B8) 可由制造商依使用需求自行定义是否存在。另外 D+D-脚位必须在连接器内部完成短路连接,且不允许连接到电路板上。

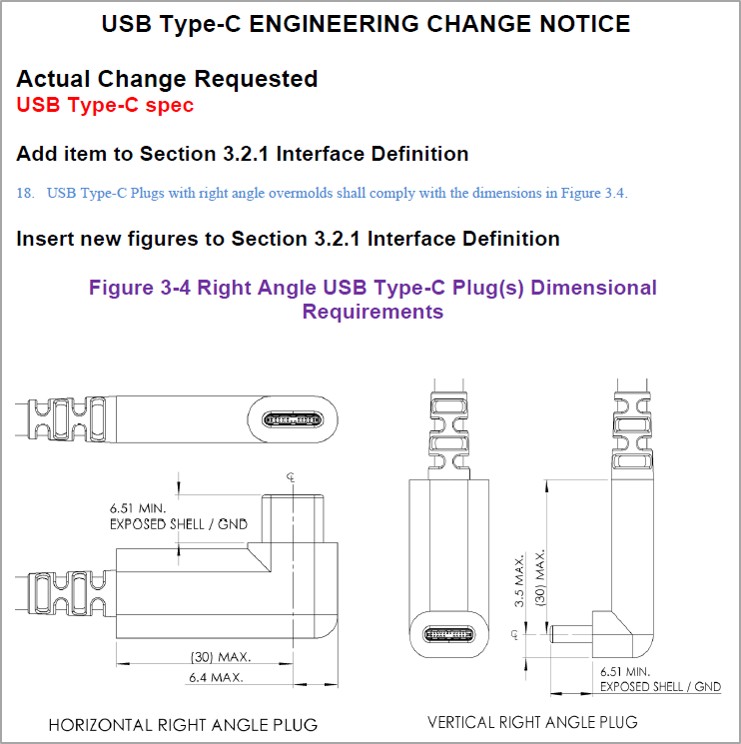

② Type-C Right Angle Plug 尺寸要求与扭力强度测试的定义

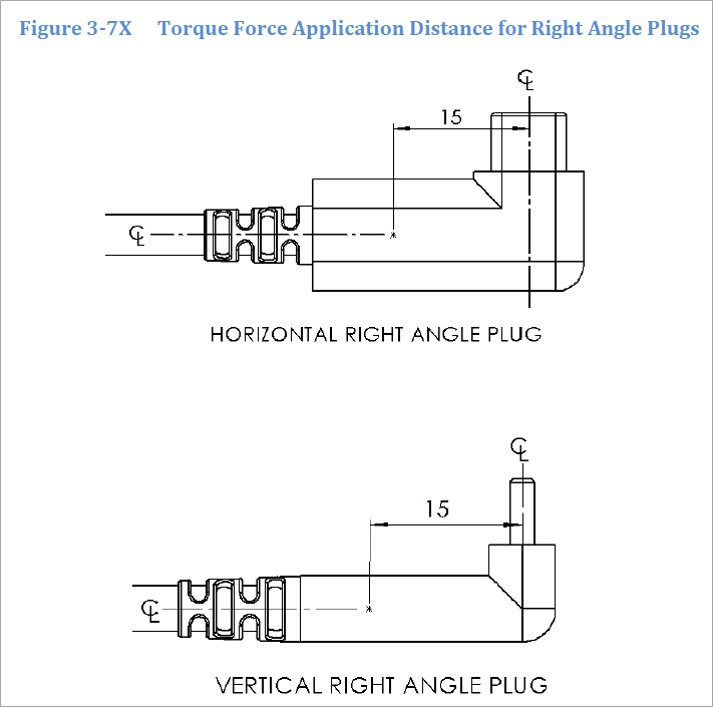

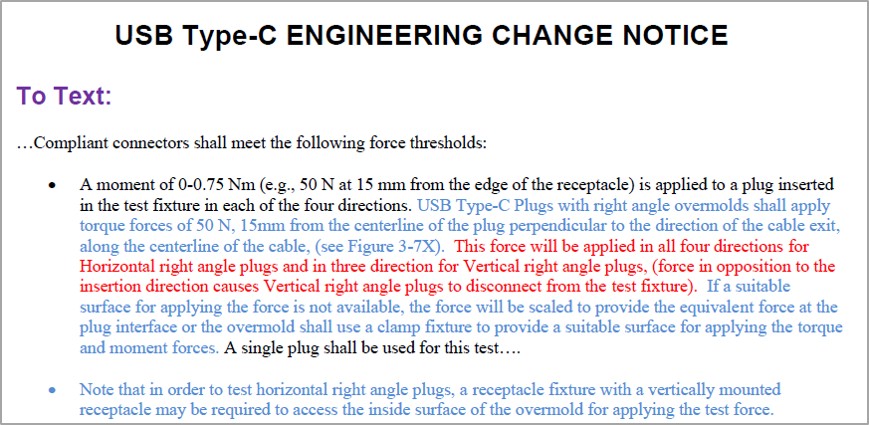

针对Right Angle类型开始普及化,协会在本次的更新中也明确定义了各种尺寸的要求,同时,也详细说明了在测试过程中按压点的位置,减少疑虑跟争议的发生。

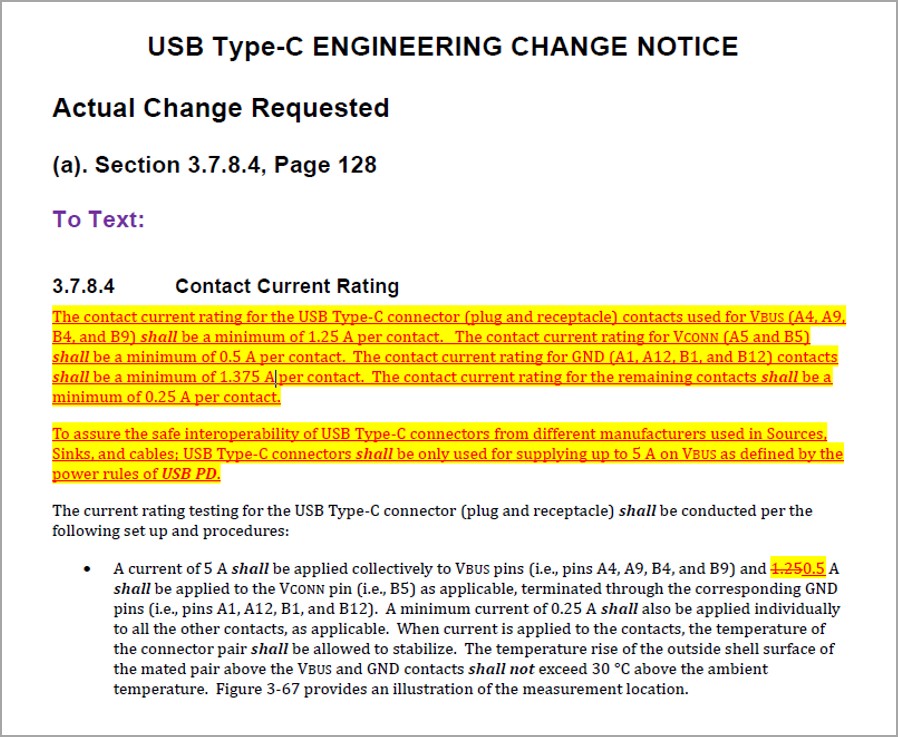

③ Current rating Test认证 Vconn Pin电流调整
在本次的更新中,Current rating Test (温升测试) 的施加电流也做了些微调整,Vconn Pin由原本1.25A更改为0.5A,其余脚位的设定则要求不变。
④ Insertion Loss Fit新增一个频率点的测试要求
本次的更新中,Insertion Loss Fit由原本6个频率点的测试要求增加为7个频率点,除了新增的12.8GHz外,其他旧有规范内容不变。相关完整规范整理如下:
≥ -1 dB at 100 MHz,
≥ -4.2 dB at 2.5 GHz,
≥ -6 dB at 5 GHz,
≥ -7.5 dB at 10 GHz,
≥ -9.3 dB at 12.5 GHz,
≥ -9.5 dB at 12.8 GHz,
≥ -11 dB at 15 GHz.
USB最新认证与技术消息 敬请锁定百佳泰
百佳泰 (Allion) 通过USB-IF协会授权皆可提供各类产品认证测试服务。我们投入丰富资源所建立的测试环境,提供顾客一个方便、高效率、低成本的选择方案,并确保其产品能够充分的被加以整合。
