全球第一!百佳泰成为业界首间授权DisplayPort UHBR认证测试实验室

百佳泰(Allion Labs, Inc.)于日前成为全球第一间获得VESA协会认可的DisplayPort UHBR认证测试实验室(Authorized Test Center, ATC),更协助BizLink顺利取得全球第一款通过VESA  UHBR认证的DP80 cable。
即日起除了DP 40/80 Cable,亦可针对DisplayPort 2.X Sink、Source端提供认证测试及咨询服务,积极协助相关厂商取得认证,缩短产品上市周期。

VESA在2019年推出DisplayPort 2.0 SPEC后,近三年内持续更新规格,像是AdaptiveSync、Cable ID、New Link Training、 LTTPR、DP40/80 cable & connector等等,成为最新DisplayPort 2.X SPEC。今年三月VESA 正式宣布DisplayPort UHBR认证测试相关内容,其中包含既有的DP 1.4 CTS测试及上述更新的新规格。在这些规格的标准规划及开发阶段,百佳泰积极参与规范制订,凭借在影音技术验证方面的专业经验,提供VESA协会规范的订定建议。

VESA DP UHBR Cable认证介绍

VESA DP UHBR Cable为VESA(视讯电子标准协会)针对未来DP 2.x 产品会使用Ultra High Bit Rate来传输video/audio资料,所推出的UHBR cable认证标准。而之前的DP8K cable认证标准,则是针对DP 1.4(a) 产品 会用到HBR3来传输video/audio资料,所开发出来的cable认证标准。

Ultra High Bit Rate (UHBR)的资料传输速度分为3 种: 分别为10/13.5/20Gbps

UHBR cable 需具备Cable ID 的功能,让UHBR devices可以分辨接上来的cable是否为UHBR cable。而Cable ID实现方式为, mDP/DP cable 需在二端的config 1跟config 2 脚位之间上电阻(220K ohm for DP80 or 680K ohm for DP40)。 而USB-C to DP/mDP cable则需要在USB-C端内的E-mark IC写入cable id的资料,而另一端的DP/mDP 则需在config 1 跟config 2脚位 上电阻(220k ohm or 680k ohm)。

VESA DP UHBR Cable 认证包含DP40DP80

VESA 于2022年正式发布DP UHBR Cable 认证测试方案,其中包含两个测试层级,分别为DP40及DP80。

DP80:

其80的意思是此cable需要支持UHBR20的最大带宽80Gbps, 所以测试条件是为80Gbps所制定。

DP40:

其40的意思是此cable要支持UHBR10的带宽40Gbps,所以测试条件是为40Gbps所制定。其中logo长相如下图所示,主要是想让使用者在采买时可以分得清楚,那些cable是符合自已的需求。

VESA UHBR Cable认证项目及要求规格:

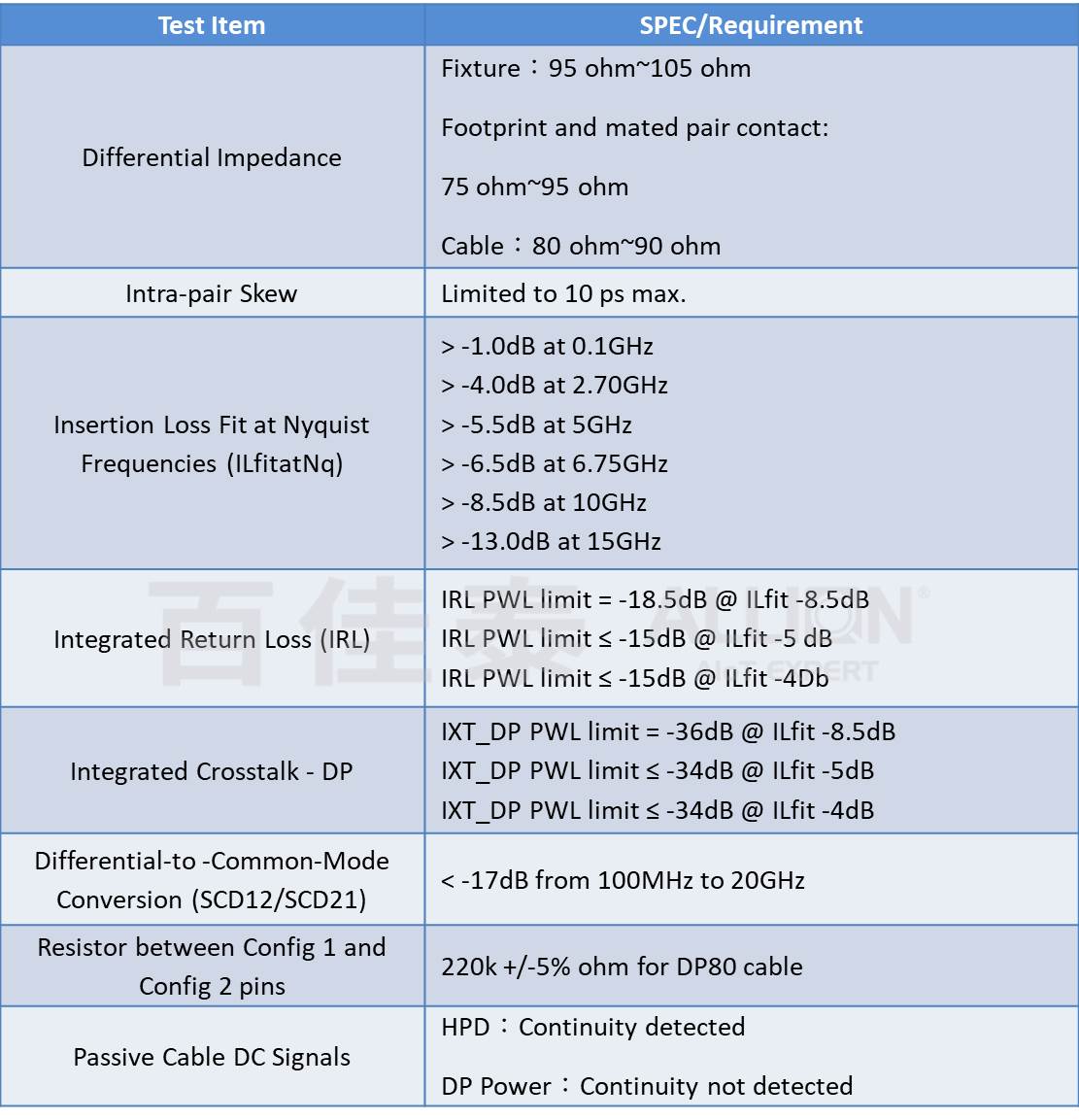

UHBR Cable 的测试项目如下表所示(下列为spec/requirement DP80标准)

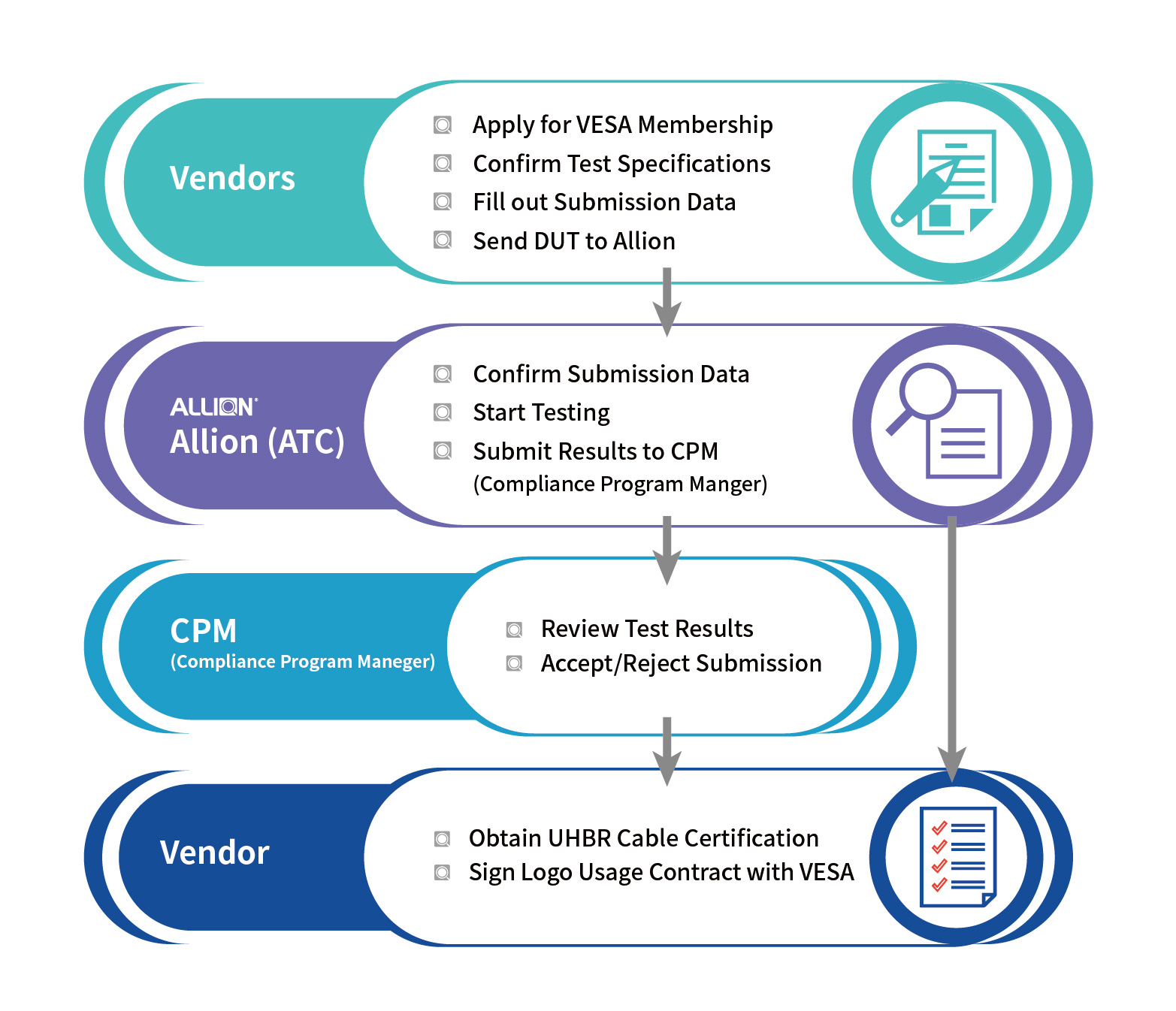

VESA DP UHBR Cable认证流程:

认证流程如下表:

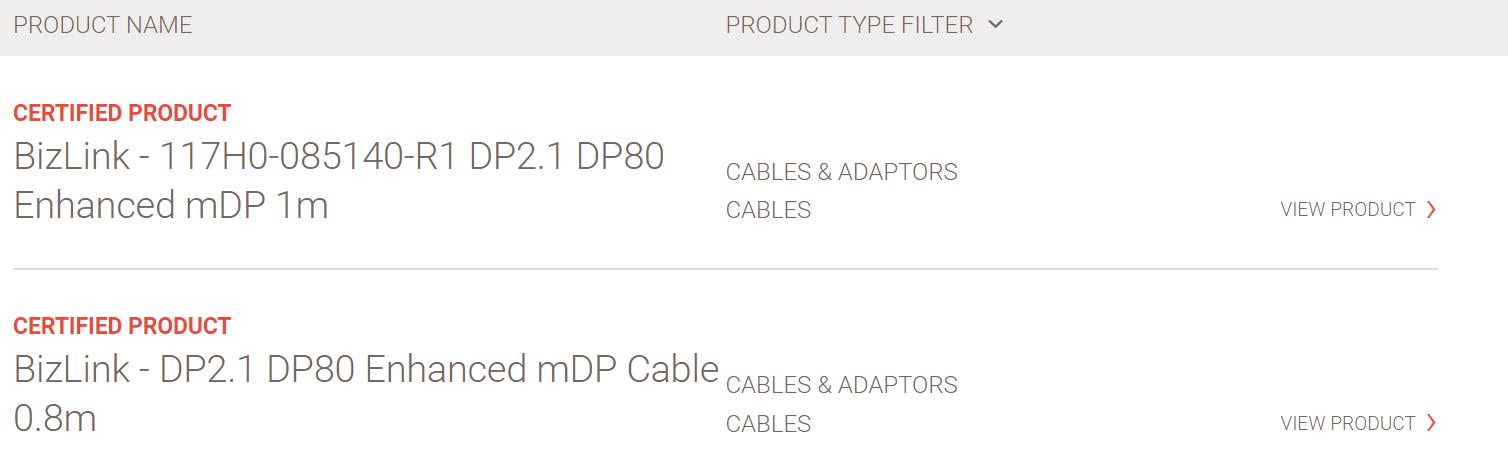

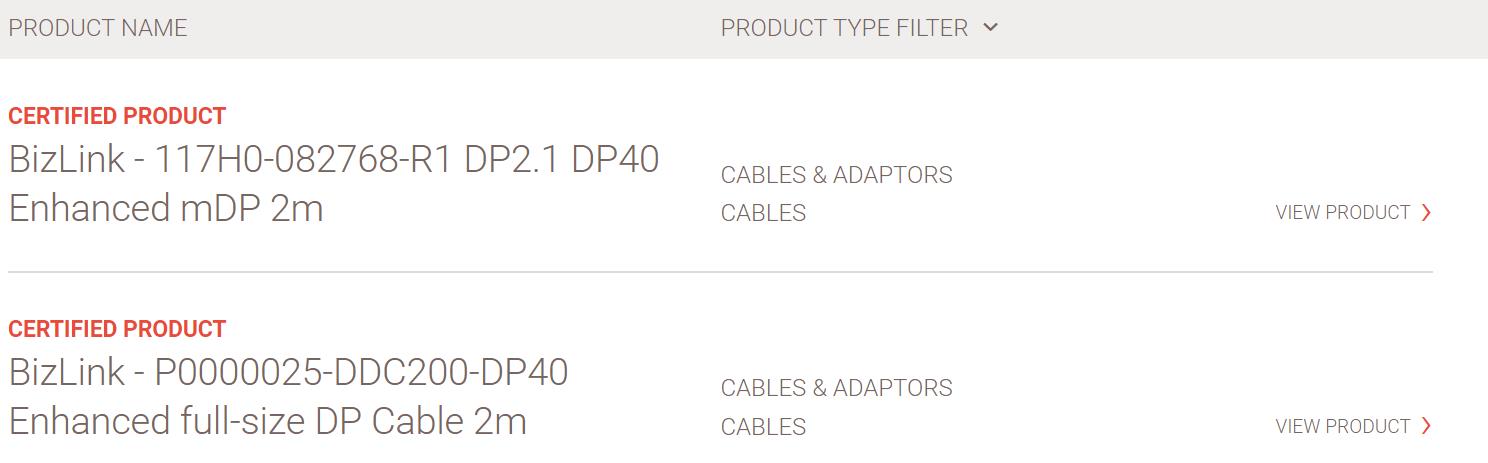

想了解有哪些VESA DP UHBR Cable认证的产品?

UHBR Cable 相关认证产品,立即点入:https://www.displayport.org/product-category/cables-adaptors/

(资料源: 来自VESA DisplayPort website)

百佳泰身为VESA长期合作伙伴及第三方授权实验室,不仅可执行DisplayPort UHBR认证测试,针对AdaptiveSync、DisplayHDR、DisplayPort UHBR(DP40/DP80) Cable等系列认证测试亦可提供取证及咨询服务。

如欲取得更进一步的信息,或对DisplayPort UHBR认证测试有任何需求及疑问,

欢迎联系 cn_service@allion.com
