PCIe MCIO16i CLB6.0 Test Fixture Set

Product Summary

PCIe MCIO16i CLB6.0 Test Fixture Set

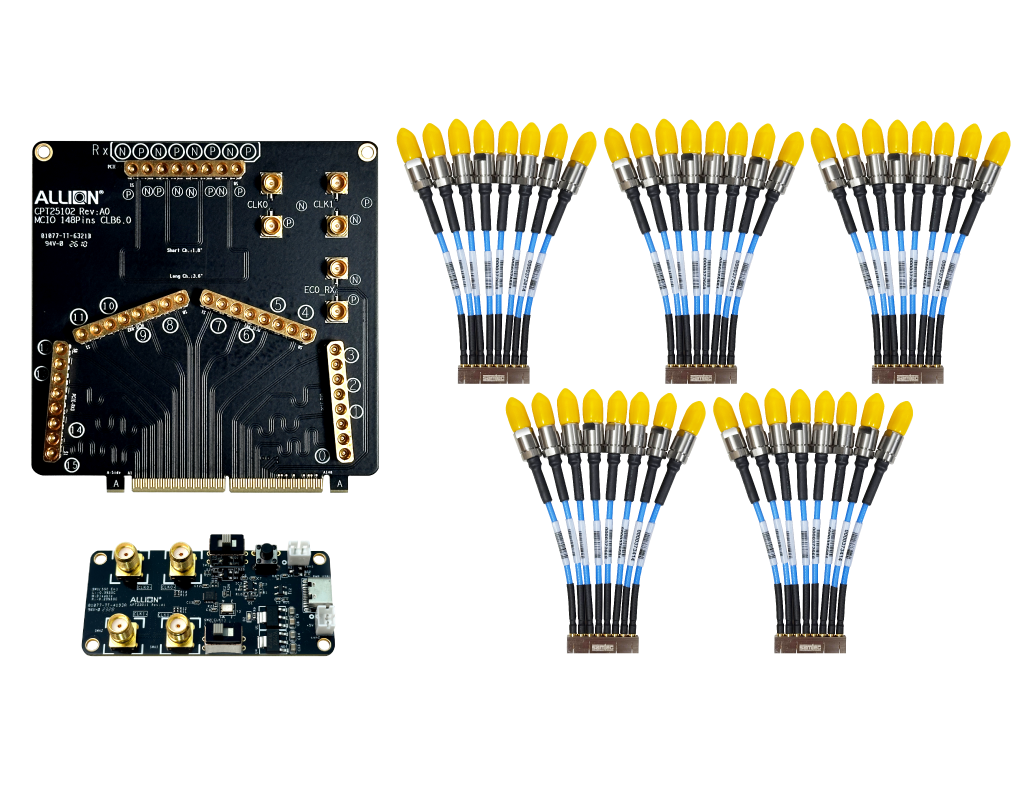

• PCIe MCIO16i CLB6.0 测试治具套组包含以下项目：

1. PCIe MCIO16i CLB6.0 Test Fixture (Model Name: CPT25102)
2. Allion CMTS Board (Model Name: APT23011)
3. SMPM by 8 Cable Module*5

• 交期为下单后8-10周

Application

• 适用于PCI Express Host 认证测试 for Tx/Rx (Gen1-Gen6)
• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen6)
• 适用于服务器、IPC、笔电、个人桌机或具备 PCIe MCIO16i Socket设计的系统产品

Key Feature

• 适用于 PCIe MCIO16i Gen5/ Gen6 电气测试 for Tx & Rx
• 强化SMPM链接器设计，最高可支持40Ghz
• 具弹性的线缆配件，提升安装便利性
• 提供两倍校正板

Specification

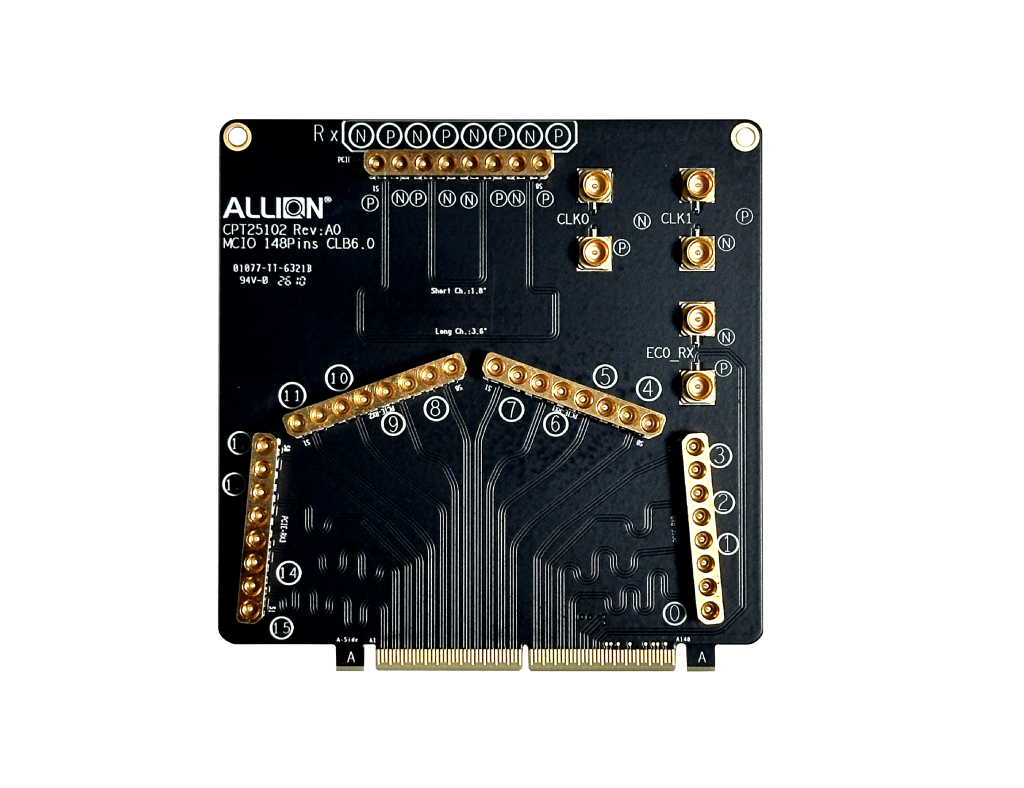

CPT25102

• PCIe MCIO16i Golden Finger
• 可支持完整16 Lanes的八端口SMPM链接器，8个
• Reference Clock 的SMA连接器，2个
• 八端口 SMPM 连接器，1个 (用于2x 通过校正)
