M.2 PCIe B+M Key CLB5.0 Test Fixture
Product ID: APT23060
Product Summary
PCIe M.2 CLB5.0 Test Fixture Sets for B+M Key

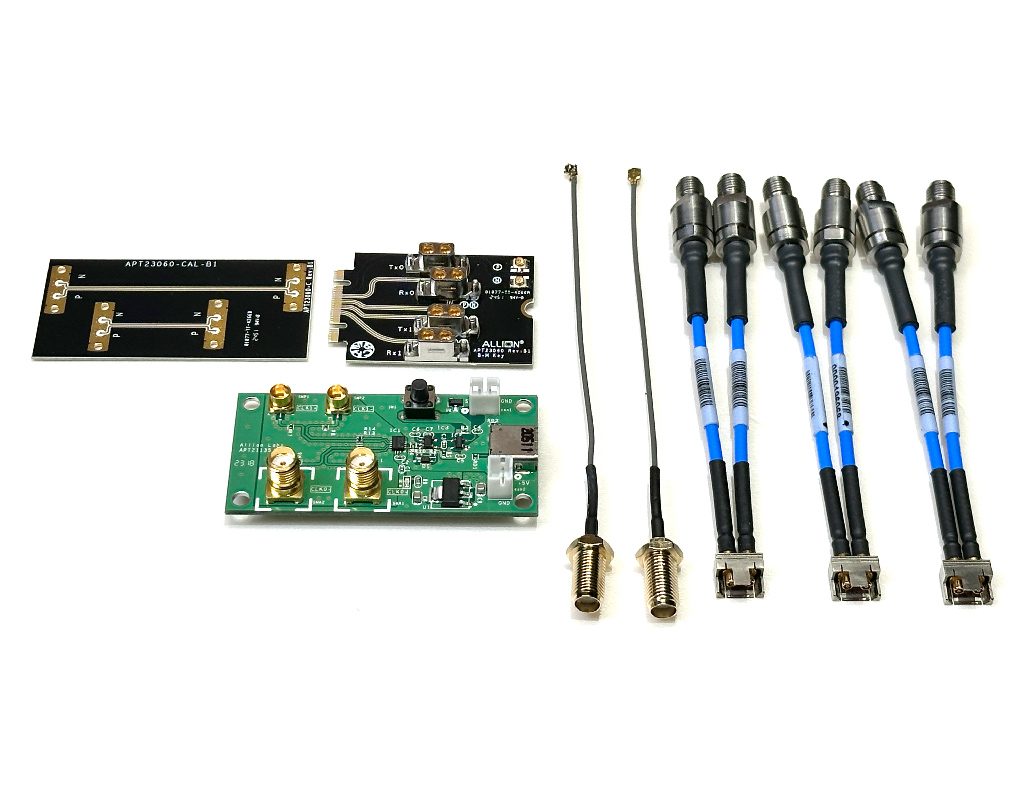

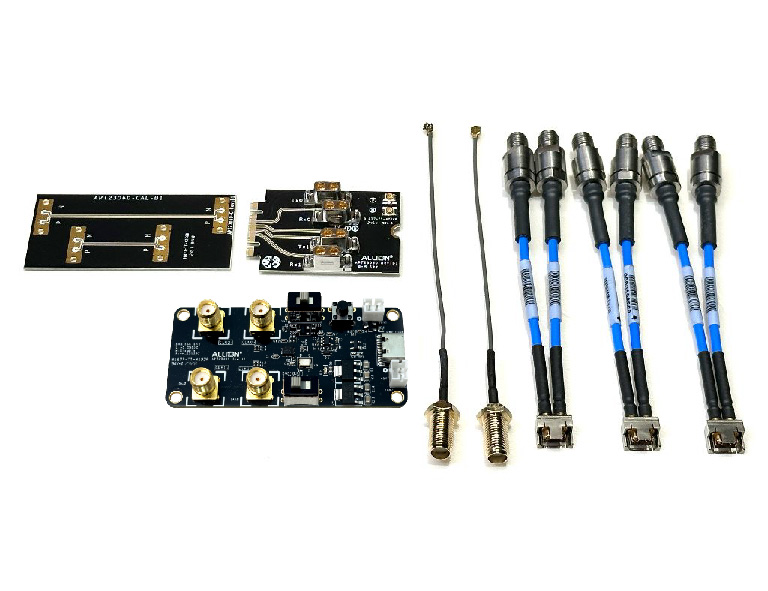

- M.2 PCIe CLB5.0 测试治具套组包含以下项目:
- M.2 B+M Key (Model Name: APT23060)
- M.2 CAL (Model Name: APT23060-C)
- Allion CMTS Board (Model Name: APT21135)
- SMPM Cable Module*4
- IPEX MHF1 to SMA cable*2
- 交期为下单后4-6周
Application
- 适用于PCI Express Host 认证测试 for Tx/Rx (Gen1-Gen5)
- 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen5)
- 适用于服务器、IPC、Notebook、个人桌机或具备M.2 B+M Key接口设计的系统产品
Key Feature
- 适用于PCIe M.2 认证电气测试 for Tx/Rx
- 强化SMPM连接器结构,以及具弹性的线缆配件
- SMPM连接器和线缆配件,可支持至40GHz
- 提供两倍校正板
Specification

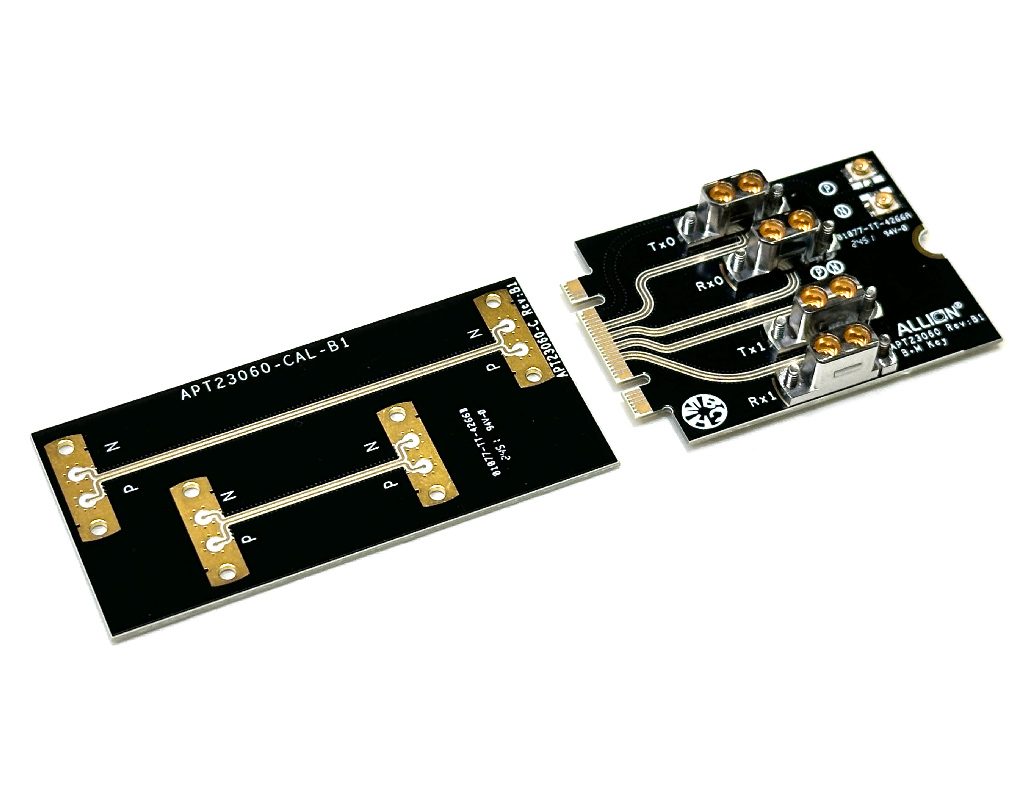

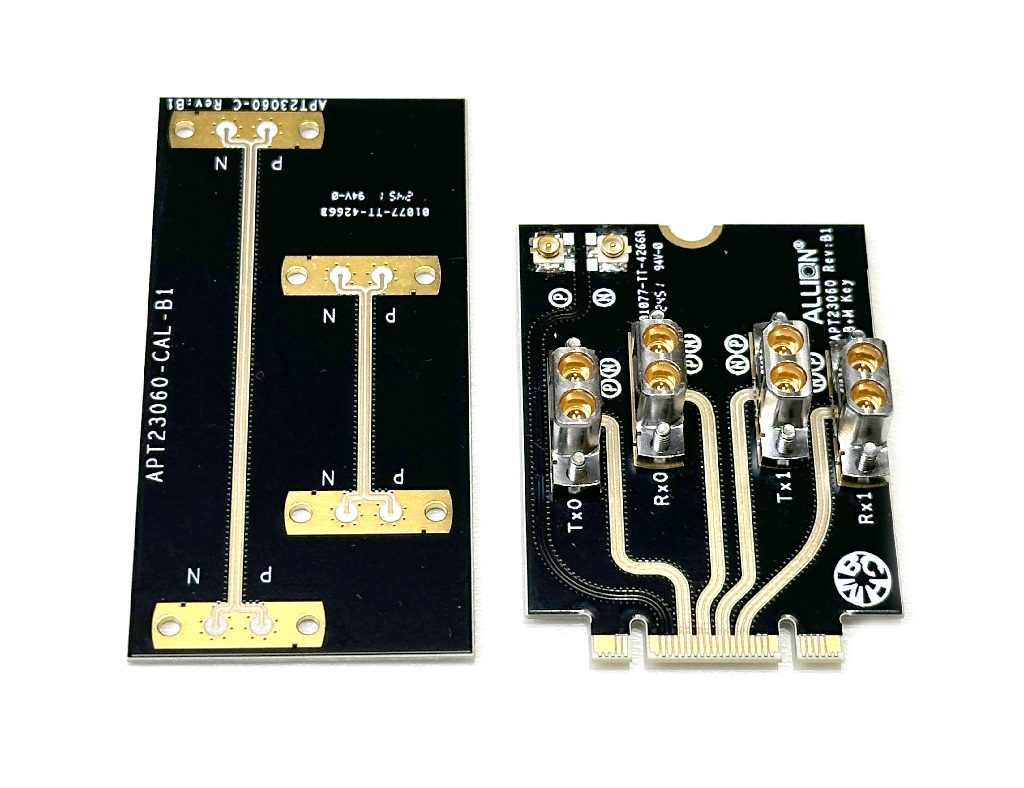

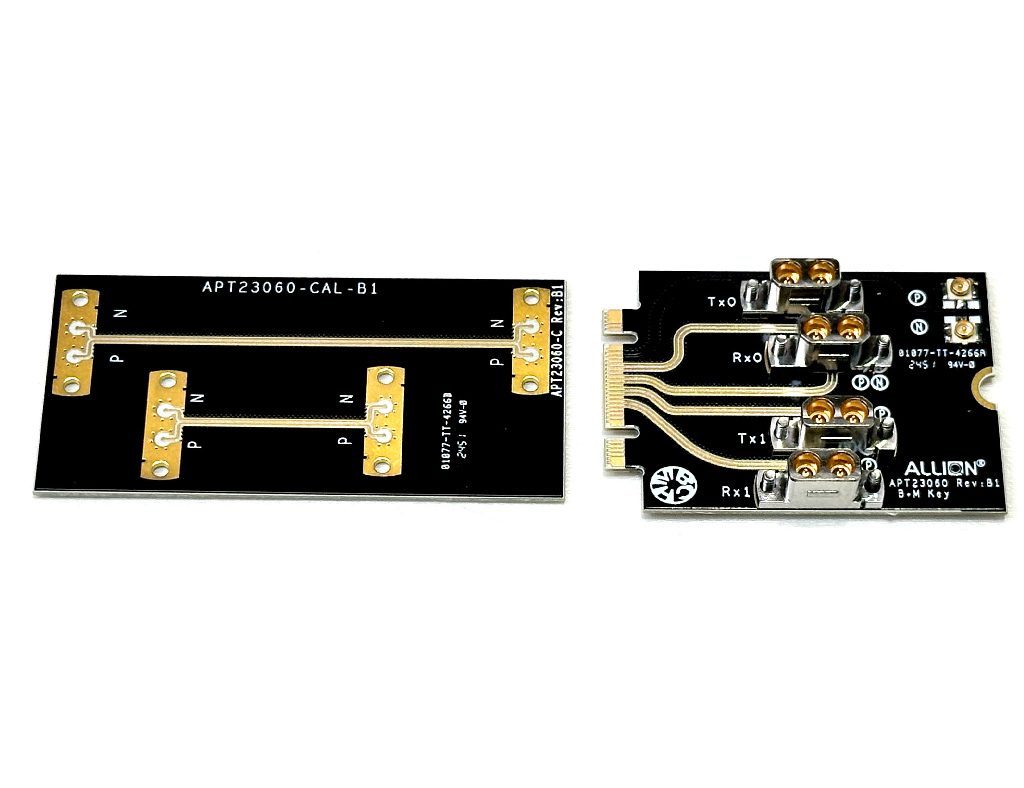

APT23060
- PCIe M.2 B+M Key Golden Finger
- 用于Lane0/Lane1的双端口SMPM链接器,4个
- 用于时钟参考(Clock Reference)的RF线缆,2条
- 用于基准时钟(Reference Clock)的SMA链接器,2个
- 尺寸: 30mm x 42mm
APT23060-C
- 用于两倍校正线的双端口SMPM链接器垫片,2个
- 尺寸:30mm x 30mm
如有其他任何疑问或需求,欢迎随时联系我们:cn_service@allion.com.cn
