OCP NIC3.0 PCIe CBB5.0 Test Fixture

Product Summary

OCP NIC3.0 PCIe CBB5.0 测试治具组。
整合原本繁多的线材，设计线材模块化。

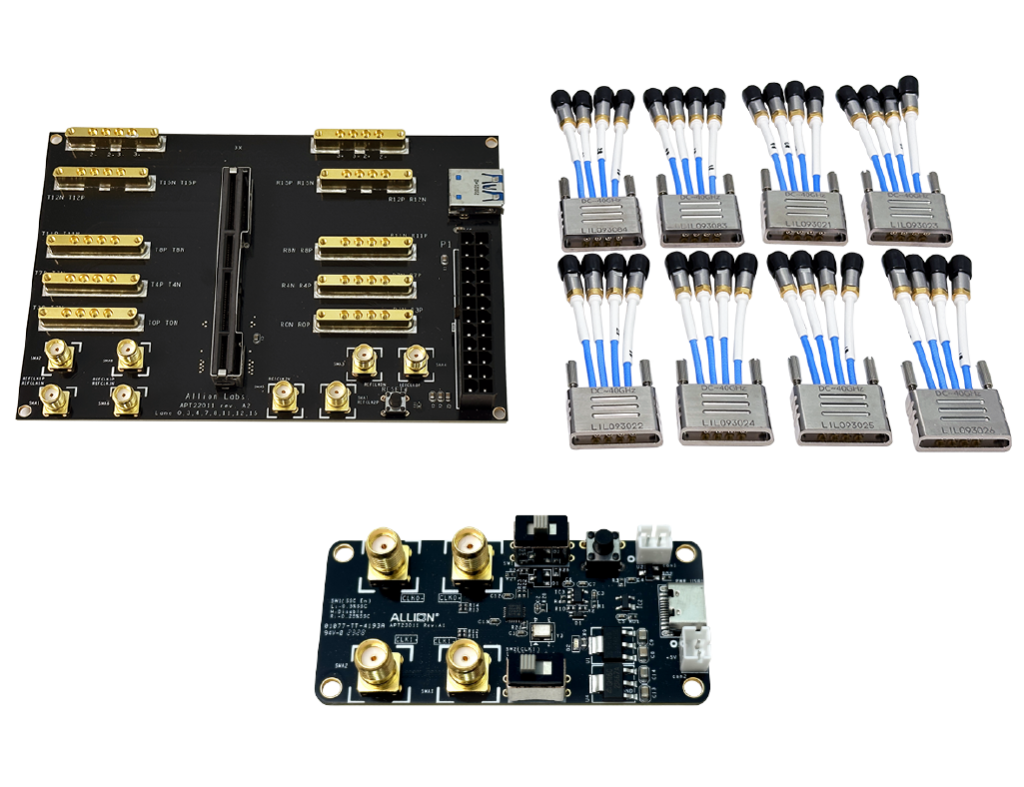

此治具组包含：

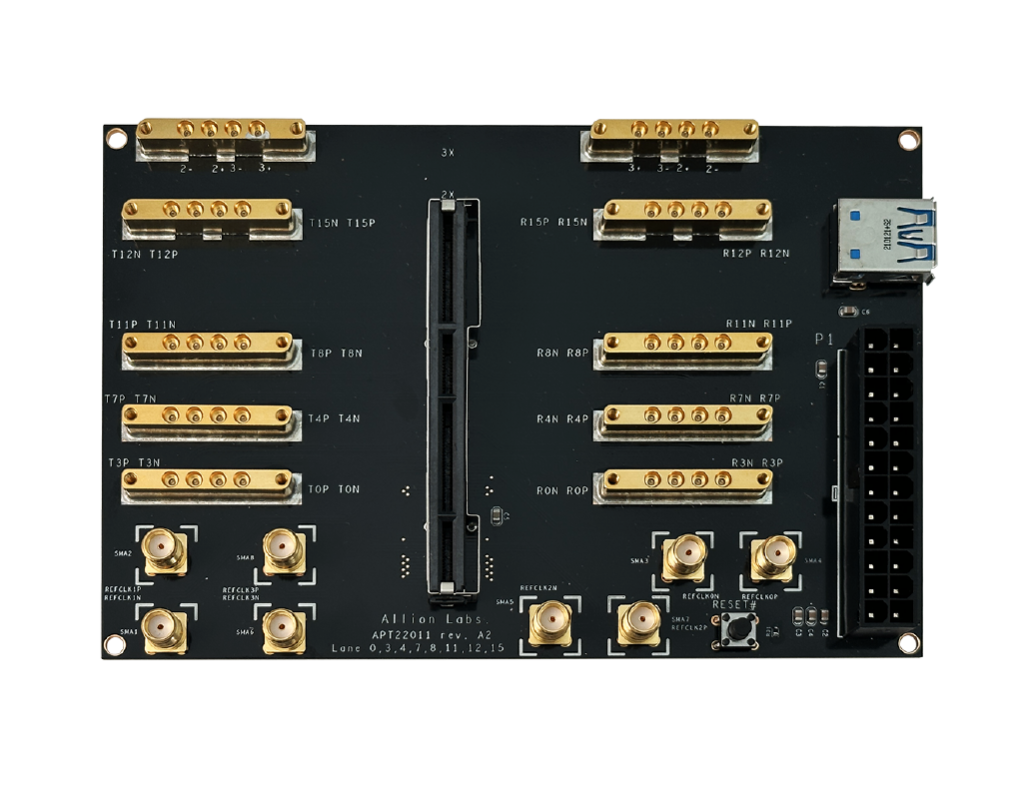

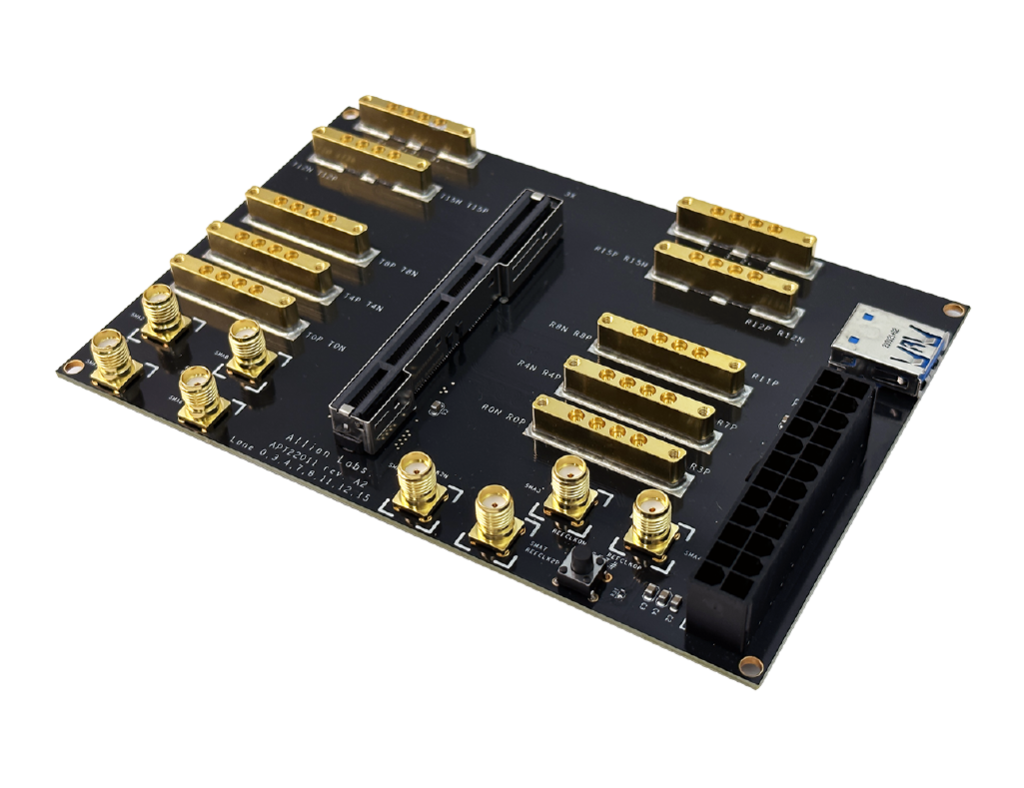

1. OCP NIC3.0 CBB5.0-L0x8 (Model Name: APT22011)

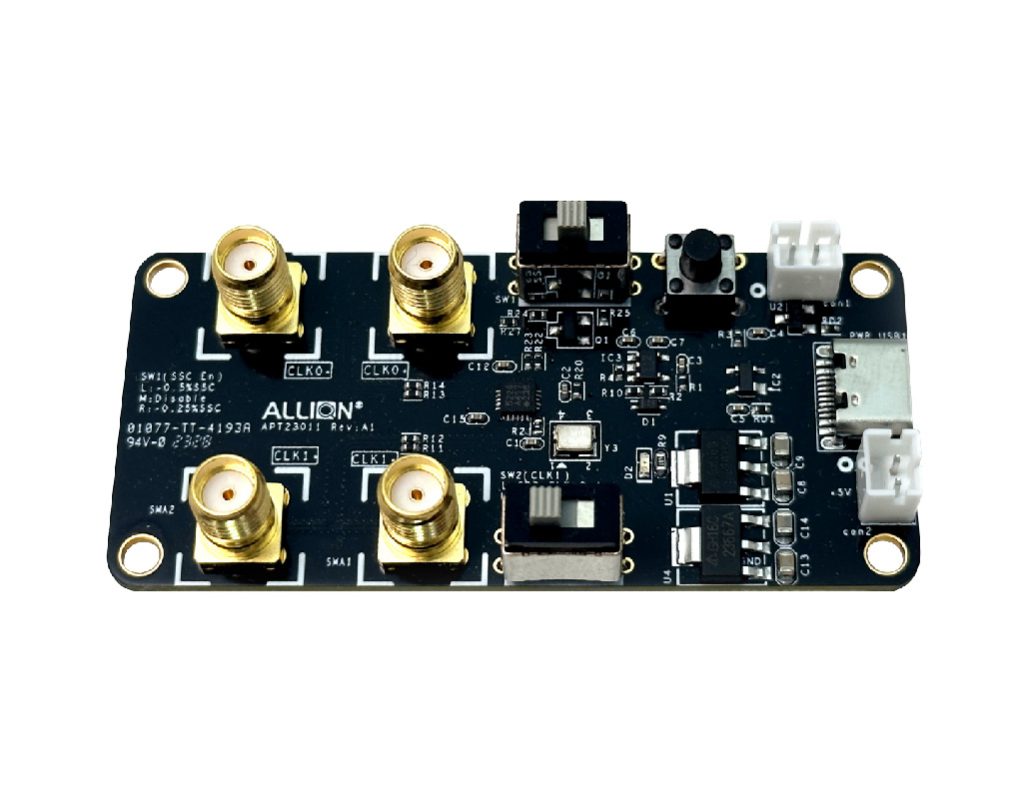

2. PCIe CBB CMTS board (Model Name: APT23011)
3. Cable Module*8

交期为收到订单后2-4周

Application

• 适用于PCI Express AIC(Add-In-Card)/Device认证测试 for Tx/Rx (Gen1-Gen5)

• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen5)

• 适用于高速以太网或使用OCP NIC 3.0接口的硬盘与储存装置产品

• 可向下兼容至使用EDSFF E1/E3接口的企业/数据中心储存产品

Key Feature

• 适用于PCIe EDSFF/OCP NIC 3.0 认证电气测试 for Tx/Rx
• 可向下兼容EDSFF 1C/2C (E1/E3)
• 强化SMPM连接器结构，以及具弹性的线缆配件
• SMPM连接器和线缆配件，可支持至40GHz
• 两倍校正板内建设计

Specification

• EDSFF C4/C4+ Receptacle connector
• 8颗SMPM Connector用于Lane 0/3/4/7/8/11/12/15
• 2颗DIP SMA Connector用于Reference Clock
• 2颗SMA Connector用于两倍校正线
• 尺寸 : 142.24mm x 25mm
• 模组化的线缆使用SK Receptacle及八颗SMPM，长度为3英寸
