PCIe U2/U3 CLB6.0 Test Fixture

Product Summary

PCIe U2/U3 CLB6.0 Test Fixture

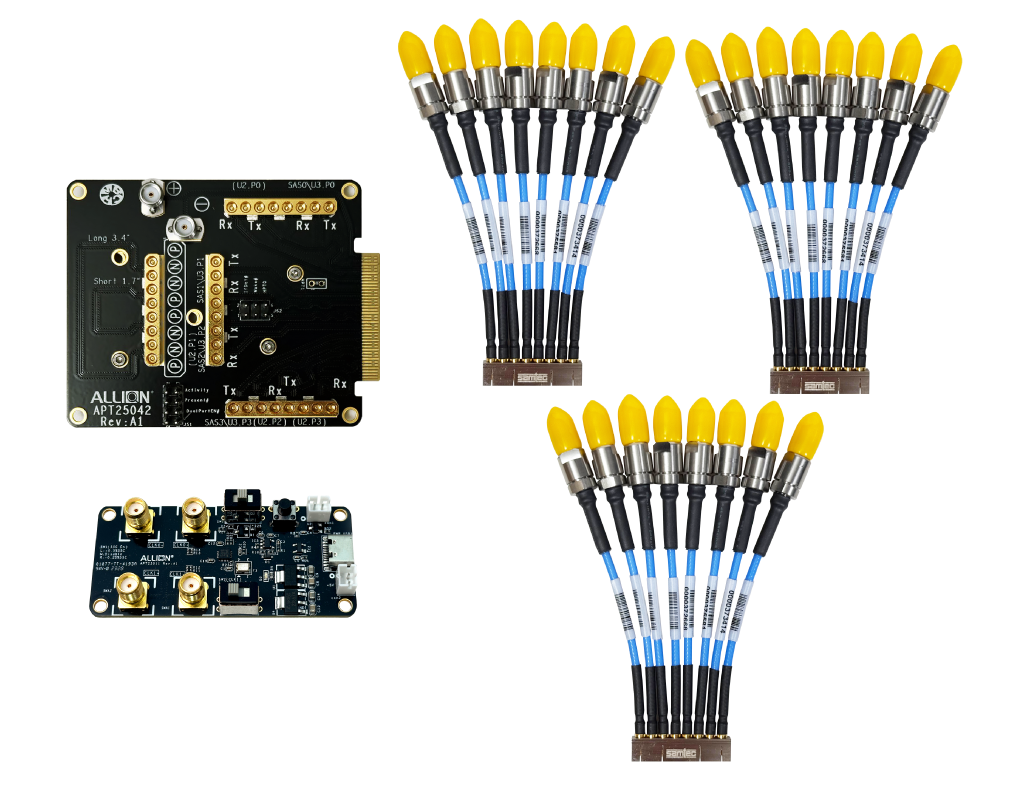

• PCIe U2/U3 CLB6.0 测试治具套组包含以下项目：

1. PCIe U2/U3 Slot by 16 Test Fixture (Model Name: APT25042)
2. Allion CMTS Board (Model Name: APT23011)
3. SMPM by 8 Cable Module*3

• 交期为下单后8-10周

Application

• 适用于PCI Express Host 认证测试 for Tx/Rx (Gen1-Gen6)
• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen6)
• 适用于服务器、IPC、Notebook、个人桌机或具备PCIe U2/U3 接口设计的系统产品

Key Feature

• 适用于 PCIe U2/U3 认证电气测试 for Tx/Rx
• 强化SMPM连接器结构 (共8组)，以及具弹性的线缆配件
• SMPM连接器和线缆配件，可支持至40GHz
• 提供两倍校正板 (不包含连接器)

Specification

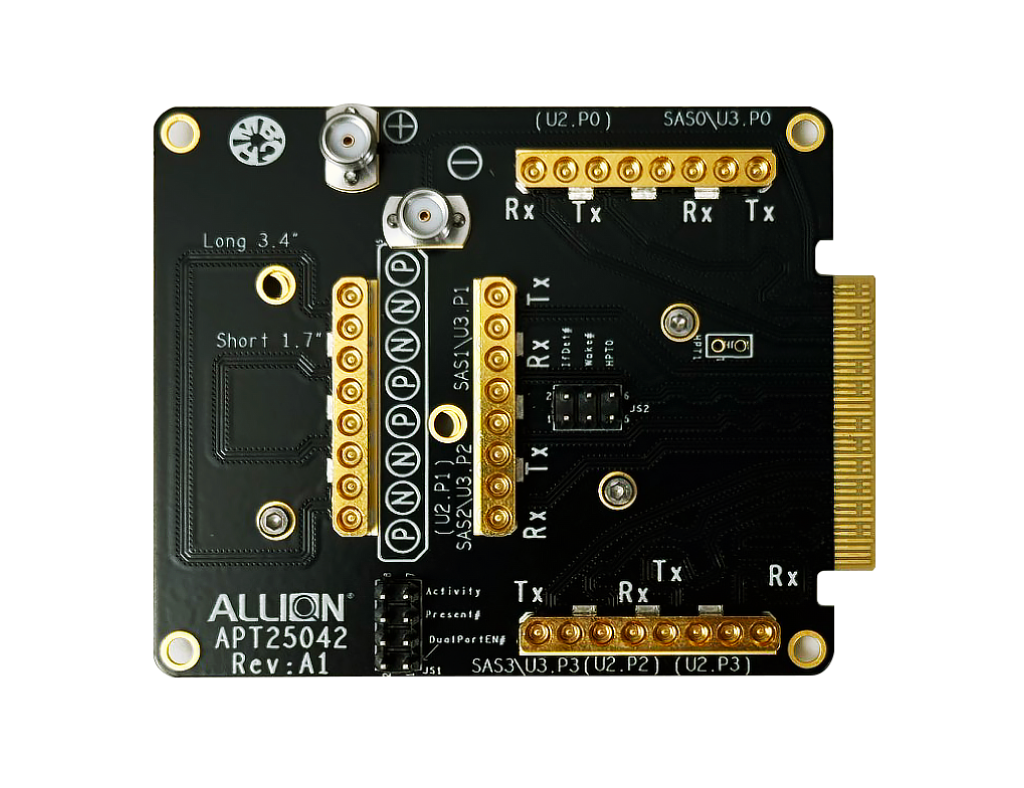

AP25042

• PCIe U2/U3 Golden Finger (不含连接器)
• Tx/Rx Flexible Lanes 的三端口SMPM连接器，8个
• Reference Clock 的SMA连接器，2个
• 内建两倍校正线
• 尺寸：81.86mm x 64.64mm
