U.2/U.3 PCIe CLB5.0 Test Fixture Set

Product Summary

PCIe U.2/U.3 测试治具，可以同时量测U.2及U.3电气讯号，避免购入多套治具设备及切换测试品项的困扰。
整合原本繁多的线材，设计线材模块化。

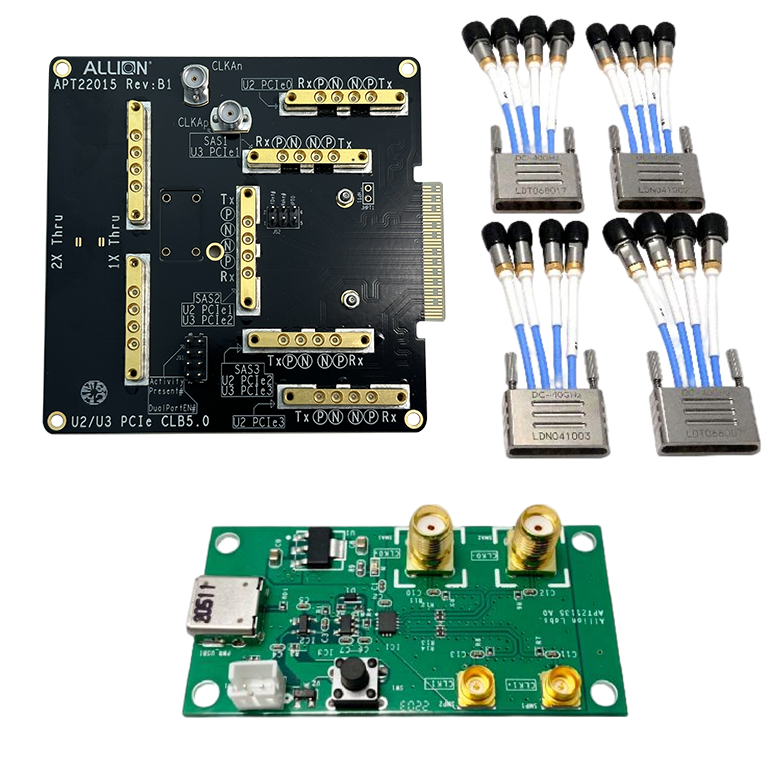

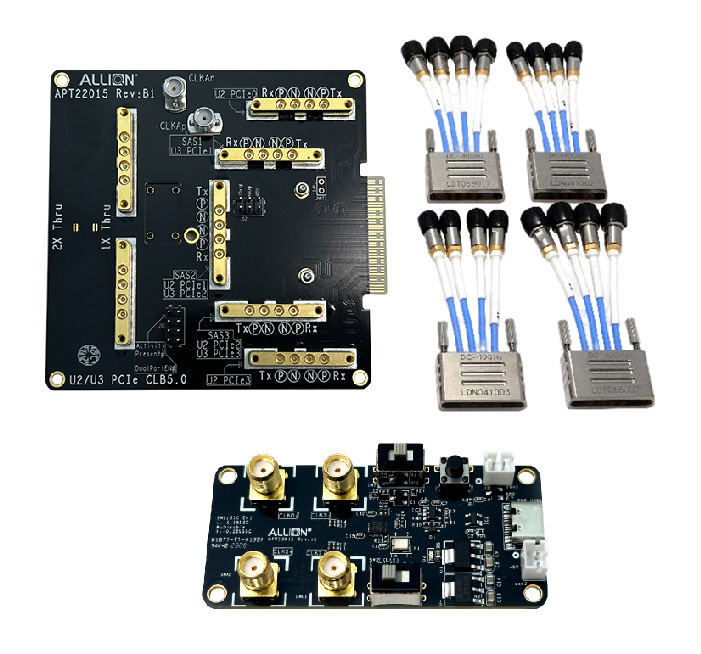

• 此治具组包含：

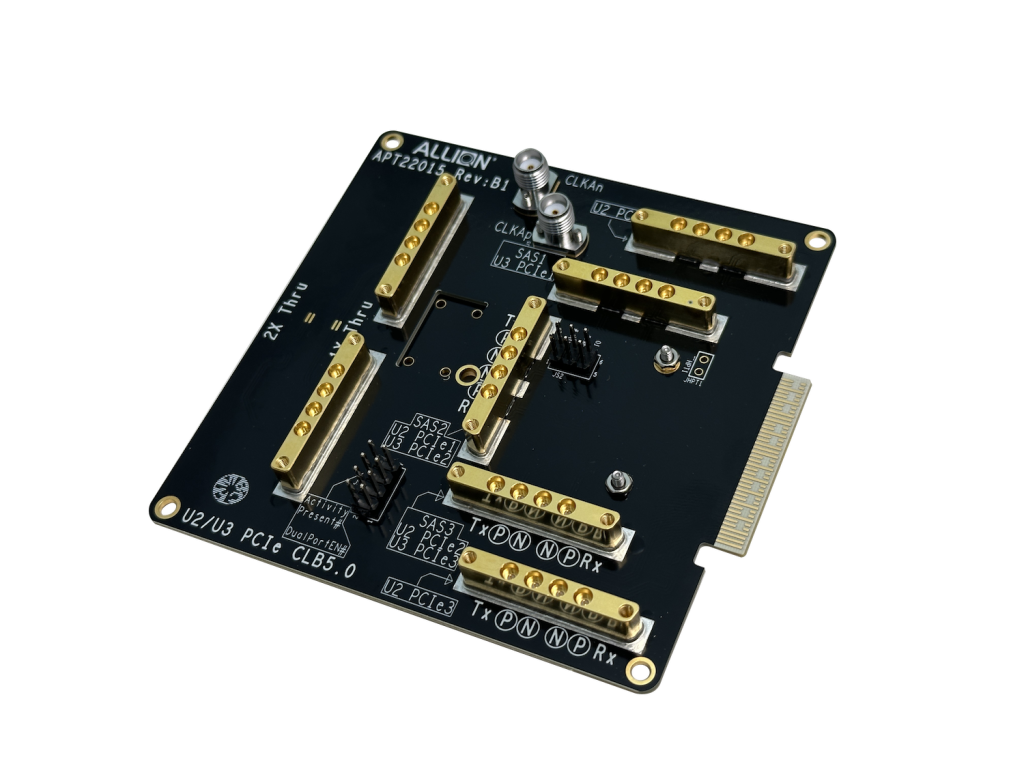

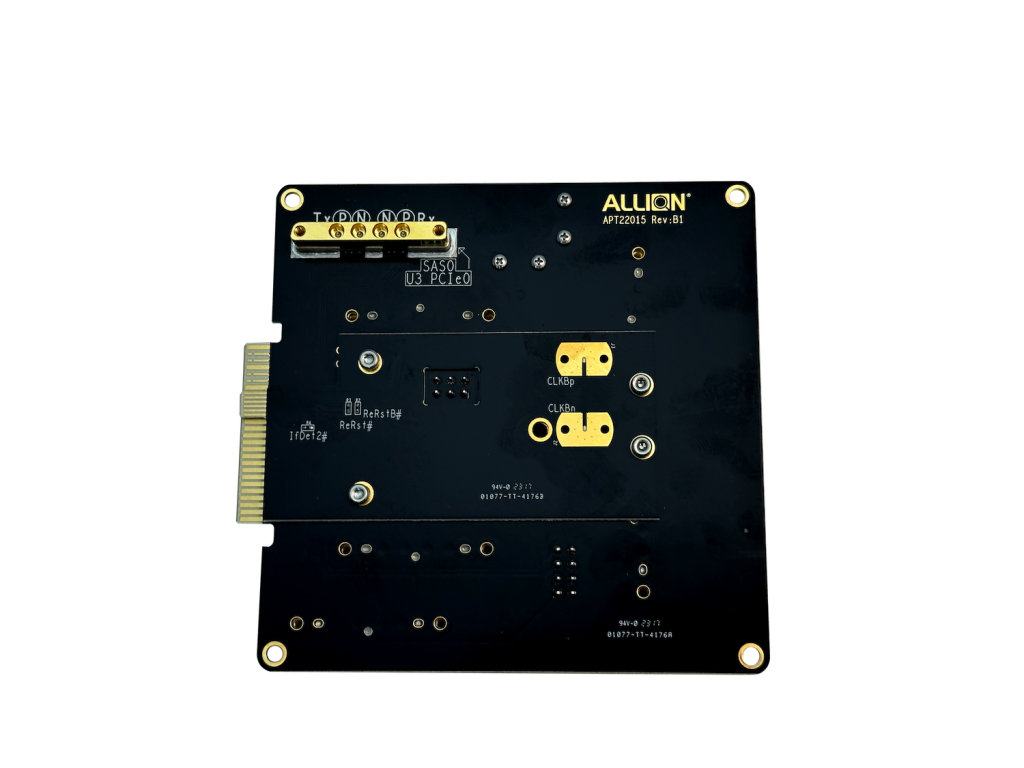

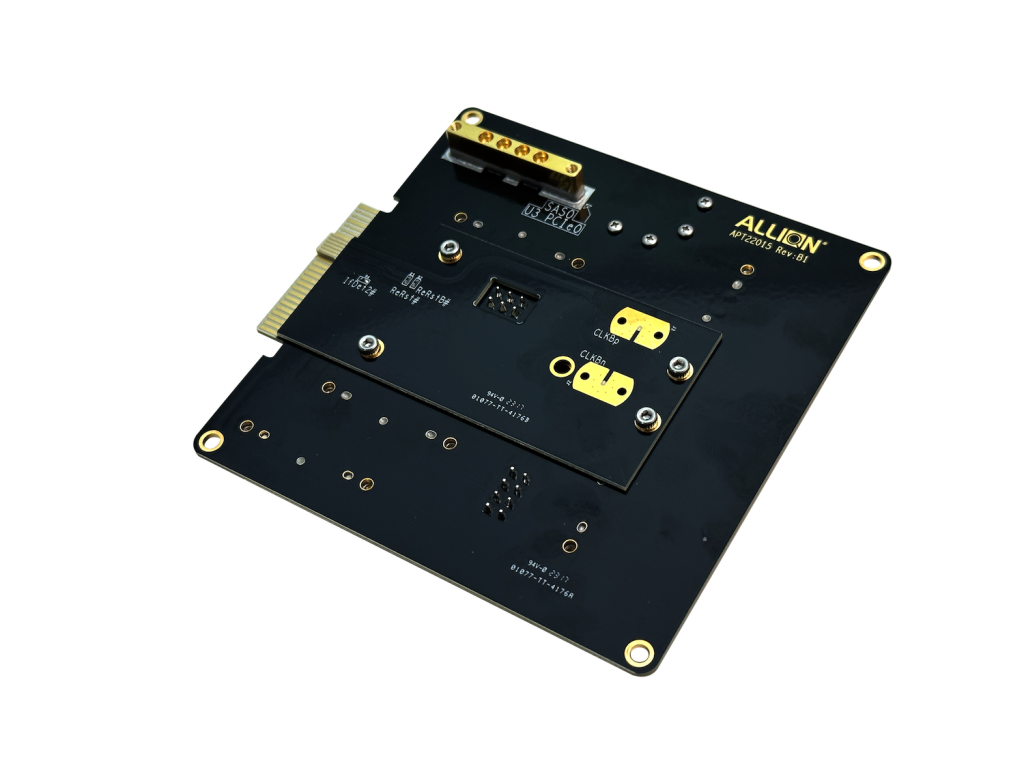

  1. U.2/U.3 Test Fixture (Model Name: APT22015)
  2. Allion CMTS Board (Model Name: APT21135)
  3. Cable Module*4
• 交期为下单后2-4周

Application

• 适用于PCI Express Host 认证测试 for Tx/Rx (Gen1-Gen5)
• 适用于SAS Host认证测试 for Tx/Rx (SAS1-SAS4)
• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen5)
• 适用于SAS 电气讯号质量验证 for Tx/Rx  (SAS1-SAS4)
• 适用于服务器、IPC、或带有U.2/U.3接口设计的系统产品

Key Feature

• 适用于PCIe U.2/U.3 认证电气测试  for Tx/Rx
• 强化SMPM连接器结构，以及具弹性的线缆配件
• SMPM连接器和线缆配件，可支持至40GHz
• 提供两倍校正板

Specification

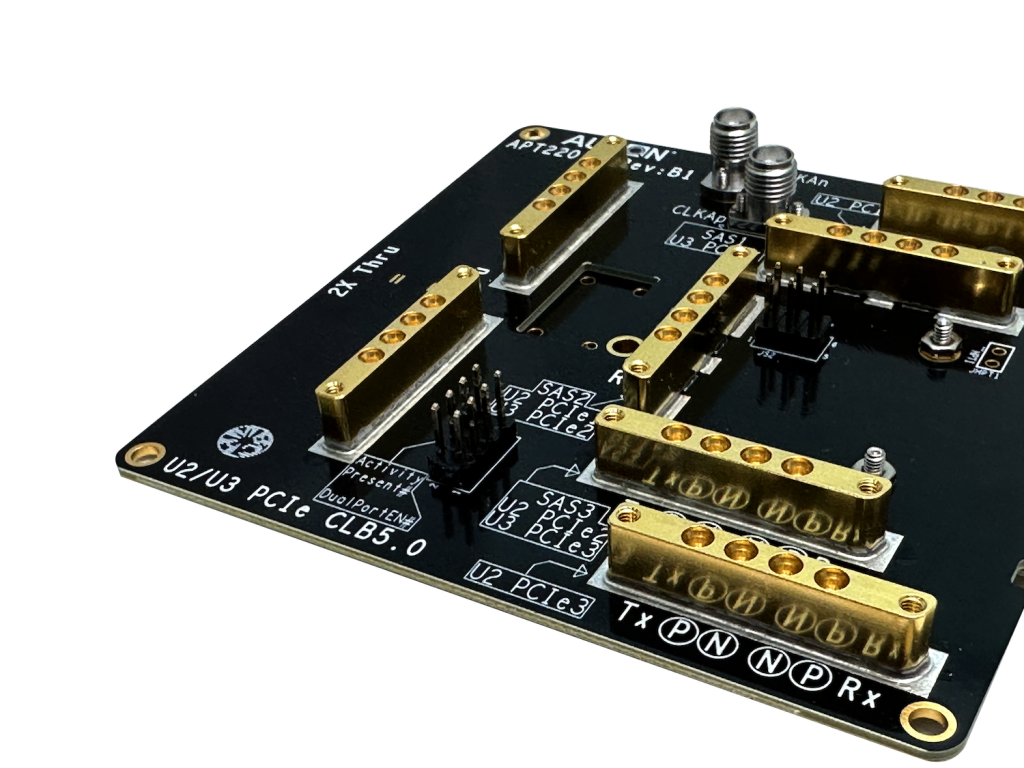

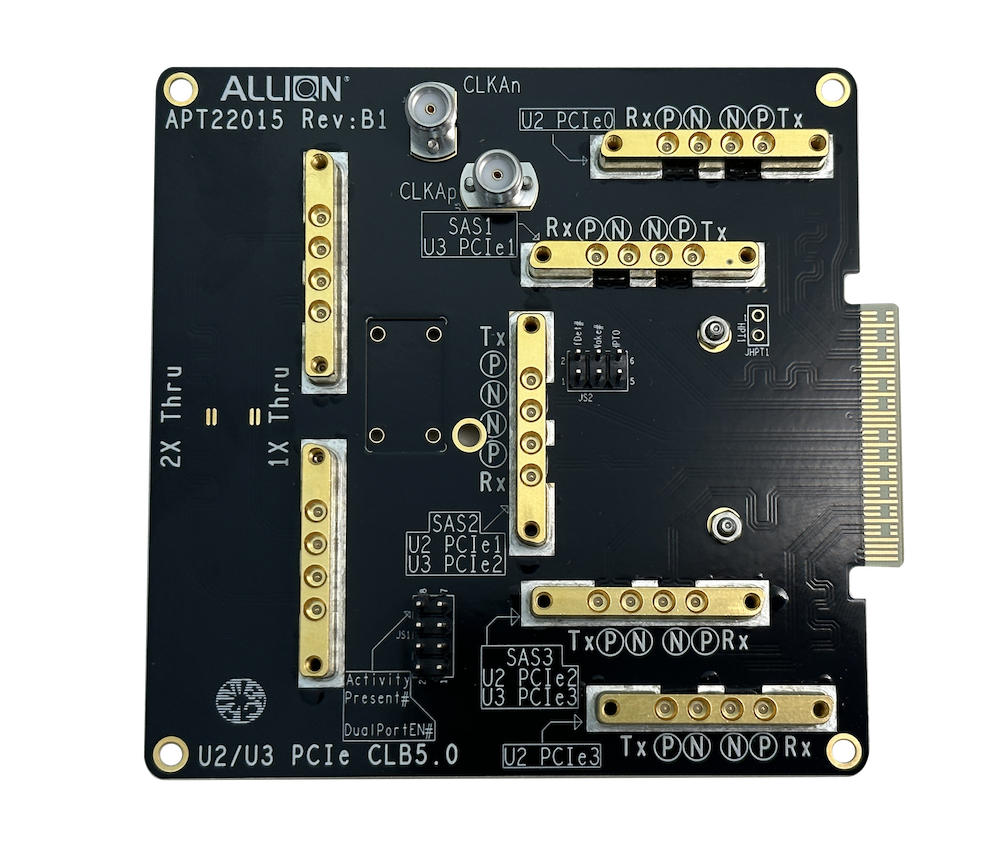

• 两颗SMPM Connector用于U.2 PCIe Lane0/Lane3
• 两颗SMPM Connector用于U.2&U.3 Overlap Lane1/Lane2
• 两颗SMPM Connector用于U.3 PCIe Lane0/Lane3
• 两颗SMPM Connector用于2X Thru Calibration
• 两颗SMA Connector用于Reference Clock
• 标准SFF-8639 Connector用于Host Connection
• 4组支持PC-2.92的SMPM 3 inches 线盒 (每组连接2对differential signals)
• 尺寸: 100mm x 61mm
