M.2 PCIe CLB5.0 Test Fixture Set

Product ID: APT21070a / APT21070b / APT21070c / APT21135

Product Summary

PCIe Gen5 M.2测试治具组,采用两件式,将M.2 PCIe 的4 个Lane 分别拆解成Lane0/Lane1 和Lane2 /Lane3 ,并整合原本繁多的线材,设计线材模块化,可以直接连接相关测试设备,同时备有不同长度与终端连接器,满足各种不同测试需求。

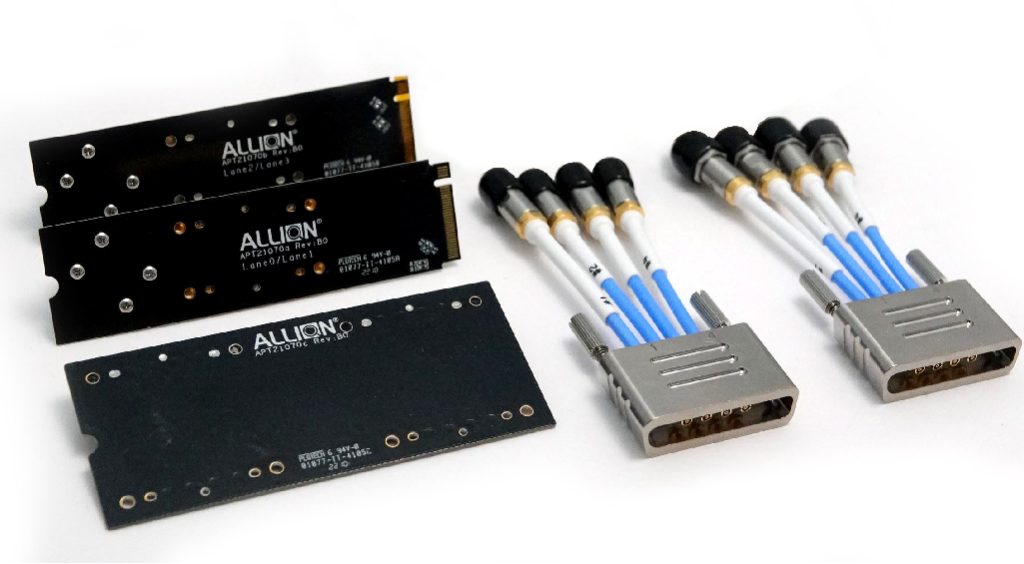

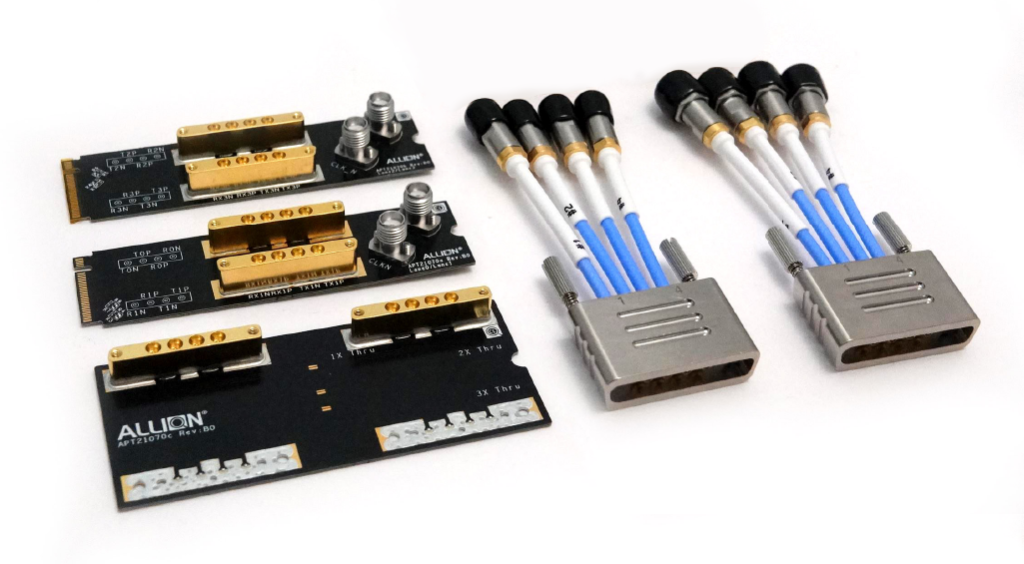

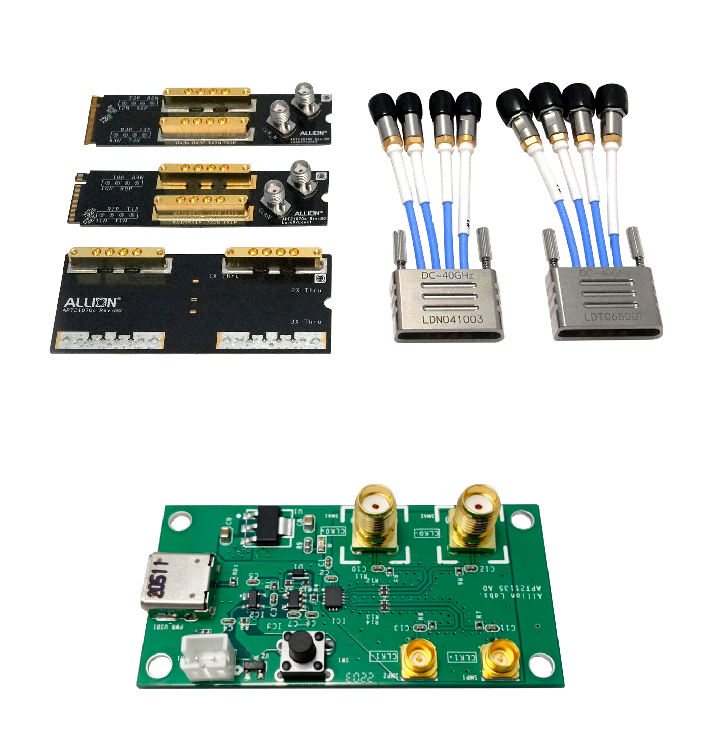

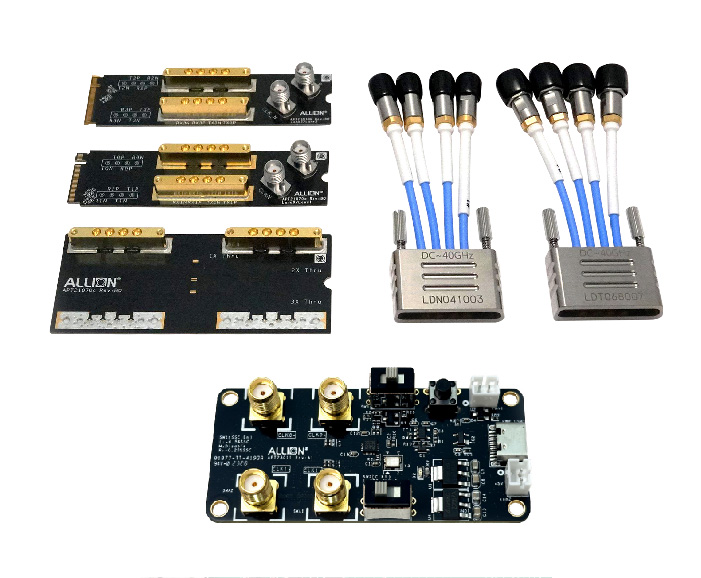

  • 此治具组包含:
    1. M.2 CLB5.0-L01 (Model Name: APT21070a)
    2. M.2 CLB5.0-L23 (Model Name: APT21070b)
    3. M.2 CLB5.0-CAL (Model Name: APT21070c)

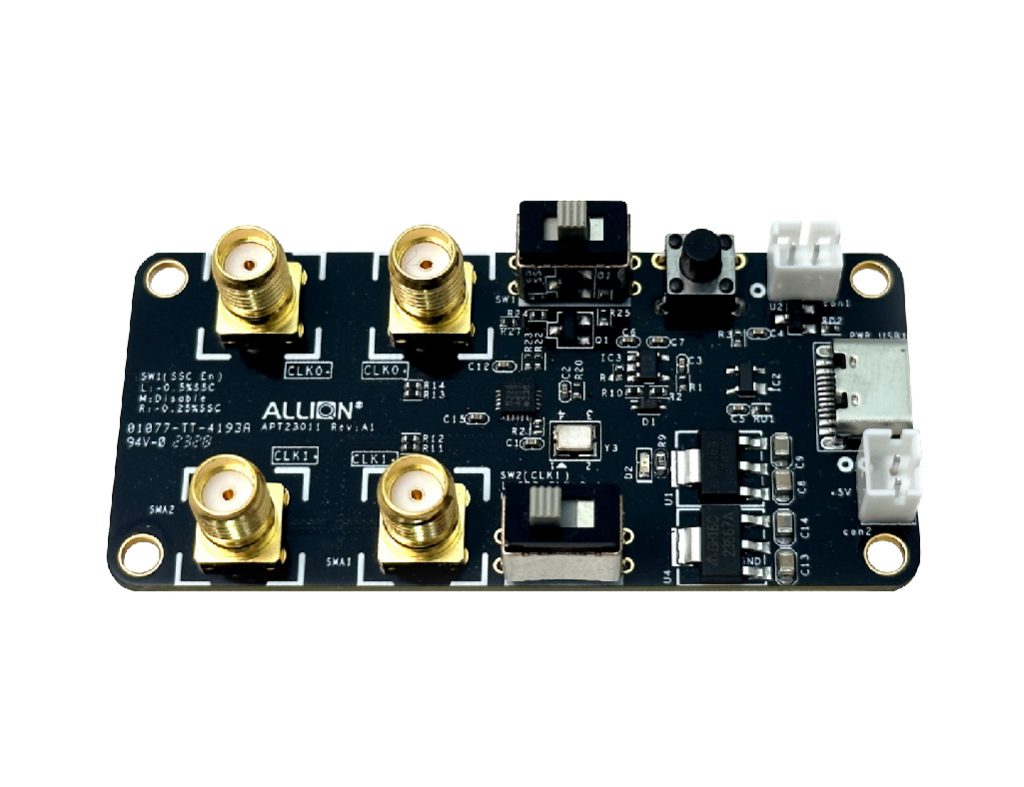

    4. Allion CMTS Board (Model Name: APT21135)

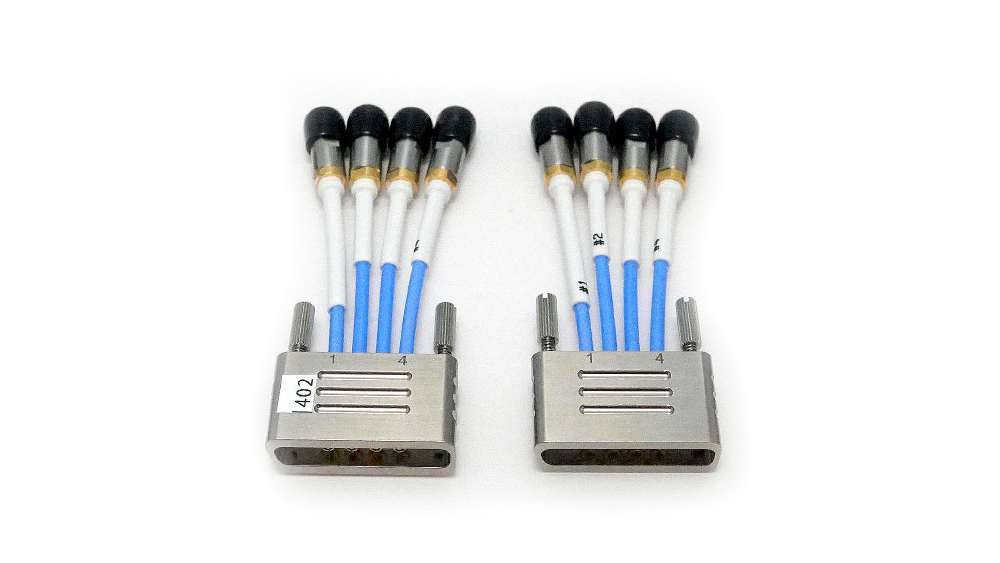

    5. Cable Module*2
  • 交期为下单后2-4周

Application

  • 适用于PCI Express Host 认证测试 for Tx/Rx (Gen1-Gen5)
  • 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen5)
  • 适用于服务器、IPC、Notebook、个人桌机或带有M.2接口设计的系统产品

Key Feature

  • 适用于PCIe M.2 认证电气测试 for Tx/Rx
  • 强化SMPM连接器结构,以及具弹性的线缆配件
  • SMPM连接器和线缆配件,可支持至40GHz
  • 提供两倍校正板

Specification

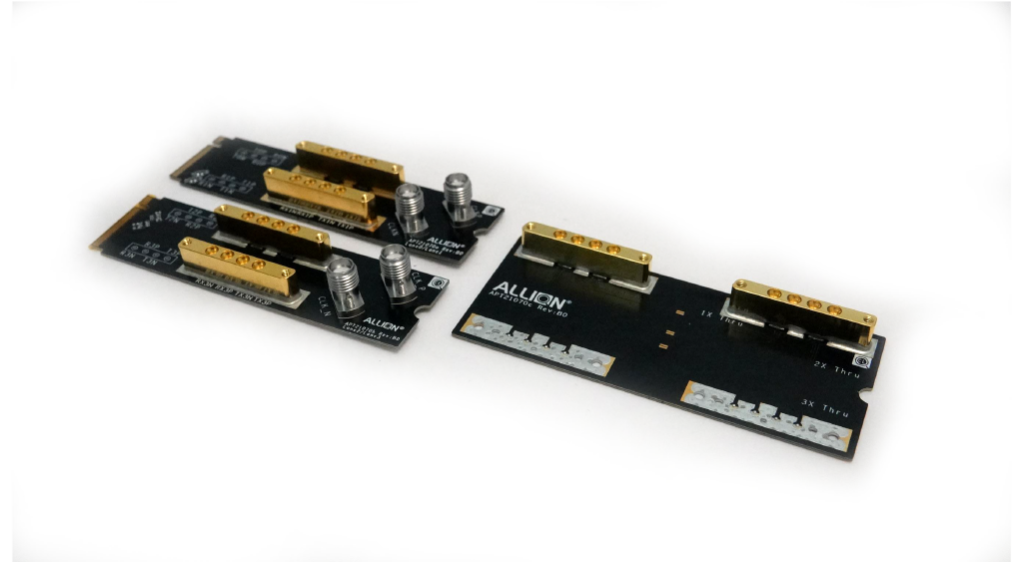

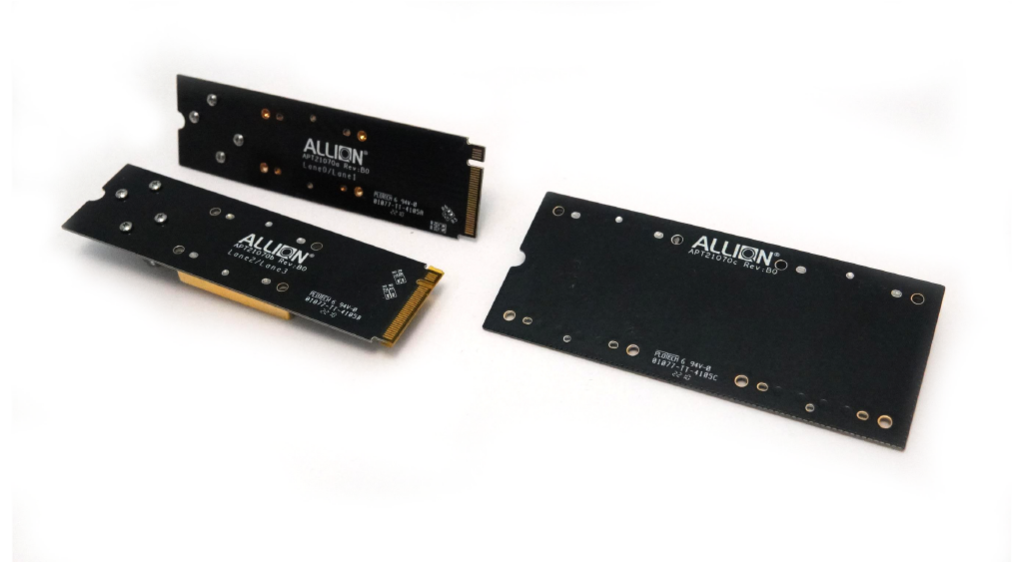

APT21070a
  • PCIe M.2 M-Key Golden Finger
  • 两颗SMPM Connector用于Lane0/Lane1
  • 两颗SMA Connector用于Reference Clock
  • 尺寸 : 22mm x 80mm

APT21070b
  • PCIe M.2 M-Key Golden Finger
  • 两颗SMPM Connector用于Lane2/Lane3
  • 两颗SMA Connector用于Reference Clock
  • 尺寸 : 22mm x 80mm

APT21070c
  • 两颗SMPM Connector用于两倍校正线
  • 尺寸: 34.33mm x 80mm

如有其他任何疑问或需求,欢迎随时联系我们:cn_service@allion.com.cn
