PCIe OCP x16 CLB6.0 Test Fixture

Product Summary

PCIe OCP x16 CLB6.0 Test Fixture

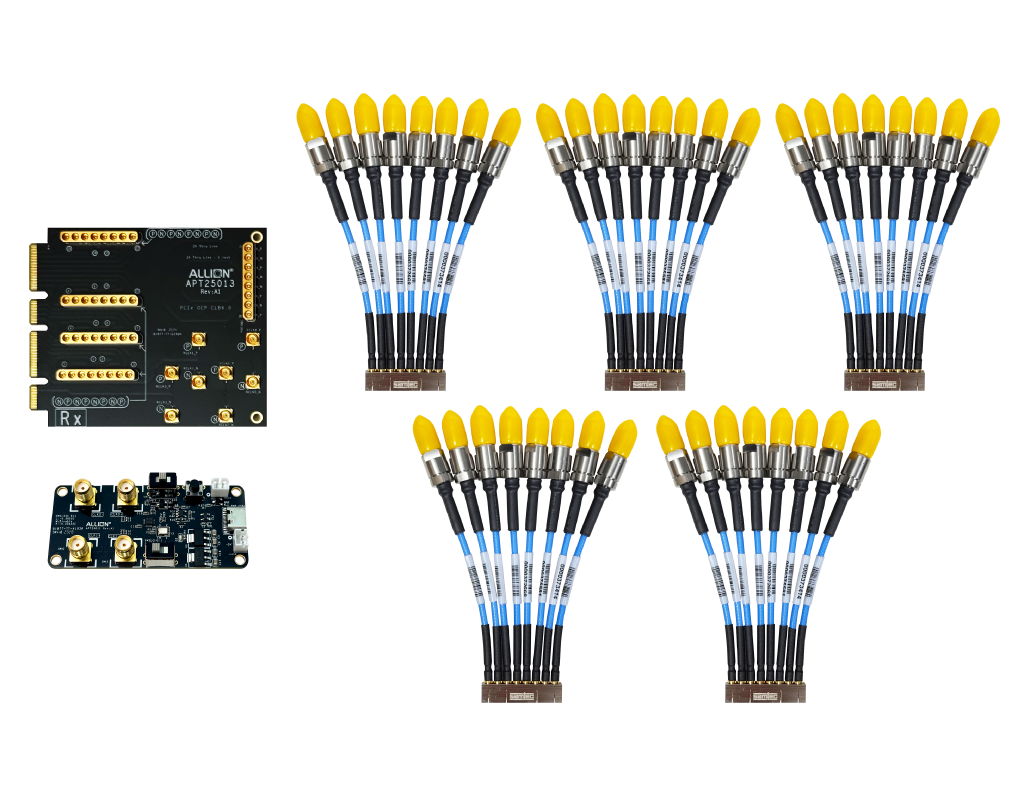

• PCIe OCPx16 CLB6.0 测试治具套组包含以下项目：

1. PCIe OCP Slot by 16 Test Fixture (Model Name: APT25013)
2. Allion CMTS Board (Model Name: APT23011)
3. SMPM by 8 Cable Module*5 (4 for Tx, 1 for Rx)

• 交期为下单后8-10周

Application

• 适用于PCI Express Host 认证测试 for Tx/Rx (Gen1-Gen6)
• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen6)
• 适用于服务器、IPC、Notebook、个人桌机或具备PCIe OCP x16 接口设计的系统产品

Key Feature

• 适用于 PCIe OCP Slot by 16 认证电气测试 for Tx/Rx
• 强化SMPM连接器结构 (共8组)，以及具弹性的线缆配件
• SMPM连接器和线缆配件，可支持至40GHz
• 提供两倍校正板 (不包含连接器)

Specification

AP25013

• PCIe OCP by 16 Golden Finger
• Tx/Rx Lane0~15 的八端口SMPM连接器，8个
• Reference Clock 的SMA连接器，8个
• 内建两倍校正线
• 尺寸：76mm x 89.64mm
