在TR-398 Issue 2 Corrigendum 1的系列文章中,我们先前已带大家分别就6.3.1 Range Versus Rate Test6.3.2 Spatial Consistency Test,以及6.4.1 Multiple STAs Performance Test一一进行探讨与分析。而本次要介绍的是在TR-398 issue 2 Corrigendum 1 Test Plan中,如果AP有支援到4 SS以上,且Support Downlink MU-MIMO时即成为必要测项的6.4.3 Downlink MU-MIMO Performance Test

测试概要

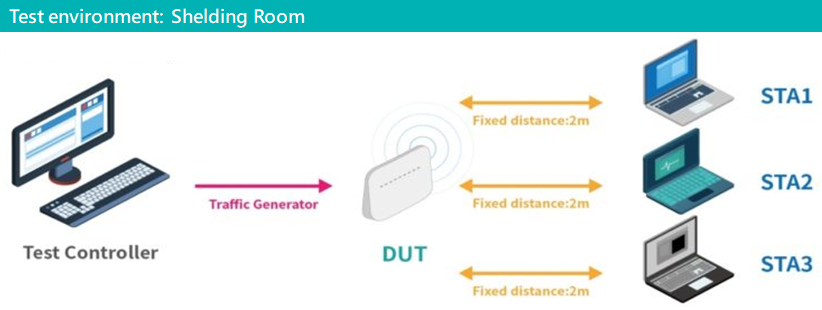

6.4.3 Downlink MU-MIMO Performance Test的测试概念主要是透过一台2SS天线数及两台1SS的无线设备(STA)与AP进行连线并量测传输吞吐量,再依据不同测试条件下所量测到的吞吐量来判定开启Downlink MU-MIMO功能时是否能「有效地提升效能」。

值得一提的是,在进行测试时,我们会将AP的OFDMA功能先行关闭(此为针对Support 11ax的APUT特别设定,若是测试11ac则无需关闭,因为不支援。),紧接着会进行以下三种Downlink传输吞吐量的测试。

第一种为各个无线设备(包含STA and APUT)在开启Downlink MU-MIMO功能时,分别单独执行传输吞吐量测试。

第二种为各个无线设备在开启Downlink MU-MIMO功能时,同时执行传输吞吐量测试。

第三种为关闭各个无线设备的Downlink MU-MIMO功能后,同时执行传输吞吐量测试。(若AP没有支援关闭Downlink MU-MIMO功能时,则可不测第三种传输吞吐量测试。)

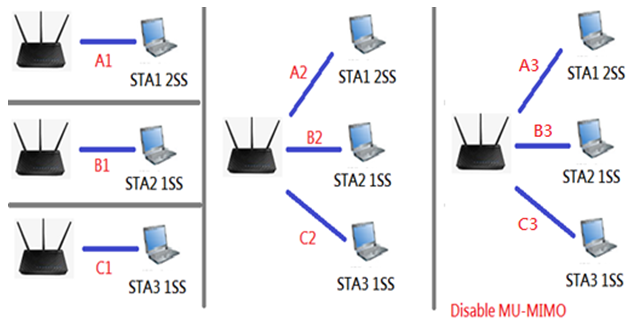

6.4.3Downlink MU-MIMO Performance Test 在不同阶段的测试状态

测试标准

测试标准则会分成两个部分,必须两部份的标准都符合才算Pass。

第一部分的标准为第二种测试(开启Downlink MU-MIMO,且三台无线设备同时执行传输吞吐量的总和)的总传输吞吐量需大于第一种测试(开启Downlink MU-MIMO,且三台无线设备分别单独执行传输吞吐量)全部传输吞吐量总和的45%。

第二部分的标准则为第二种测试的总传输吞吐量大于第三种测试的总传输吞吐量。(前提是AP支援关闭Downlink MU-MIMO功能)

乍看起来似乎很复杂,但总归一句话来说,上述两种的测试标准主要想反映出的就是开启Downlink MU-MIMO时的传输效能,必须比关闭时好。



常见问题

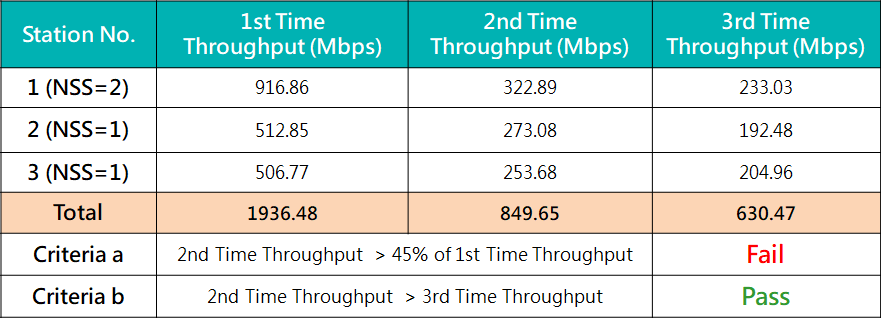

在6.4.3 Downlink MU-MIMO Performance Test的测试,大部分无法通过测试标准的AP往往都是无法达成第一部份的测试标准。如同下图的实测案例,第二种(Second Time Throughput)测试的总和为849.65 Mbps,就低于第一种(First Time Throughput)测试总和的45% (1936.48 x 0.45=871.416 Mbps)。



测试建议

根据百佳泰以往的测试经验,我们发现当AP无法通过测试标准时,往往可分为两个原因:

首先,OFDMA功能在测试前是否有正确关闭?通常一般AP在预设的情况下都会将此功能设定为开启的状态,而在一般使用者界面中也鲜少会开放让使用者自行关闭此功能。也正因为如此,百佳泰在进行每一次的测试前,都会事先向客户询问关闭OFDMA的方式。

再来容易有问题的部分就属天线了。因为Downlink MU-MIMO很注重有没有对准到各个天线(Beamforming Function),只要各个天线都有对到,此项目就比较有机会轻松通过。

如果客户在6.4.3 Downlink MU-MIMO Performance Test无法符合测试标准,我们通常会建议客户不妨朝OFDMA功能和天线这两个常见原因来寻求解决方法。
