上集文章中,我们简单阐述了此次实验的测试目的及流程,本集将为大家介绍De-embedding file的选用、测试结果以及在不同温度时高频特性的改变趋势。
实际测试结果
Summary-Insertion Loss Waveform
下表5记录了3pcs样品的Insertion Loss Delta区间可看出,85℃下执行测试,若使用85℃存的补偿文件,其数据与常温所测雷同,因此后续内容中以85℃补偿文件与常温数据进行比较。

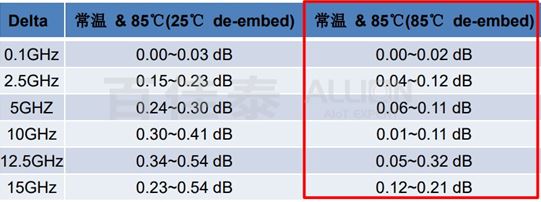

表5- 3Pcs Sample Insertion Lass Total Delta 资料来源: Allion

图3- Example insertion loss waveform 资料来源: Allion

Summary-Impedance Waveform
Mated Connector Impedance稳定,差异约0.2ohm(如图4所示),不过因此次待测物为小型连接器,若是连接器端子较长,数据会有微幅差异。

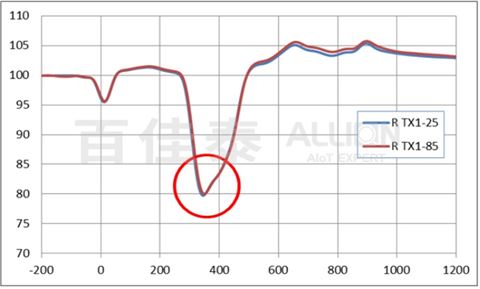

图4- Example Characteristic Impedance Waveform 资料来源: Allion

Summary-Crosstalk Waveform
在Crosstalk的部分,两者趋势皆相同(如图5所示):
1. 5GHz内波形抖动幅度差异
2. 特性震荡偶有些微位移
这是连接器在Mated的状态下,端子材料因升温膨胀所引起的不稳定,唯因上述2点造成数据上(如下表6)出现几个较大差异(如图6所示)。

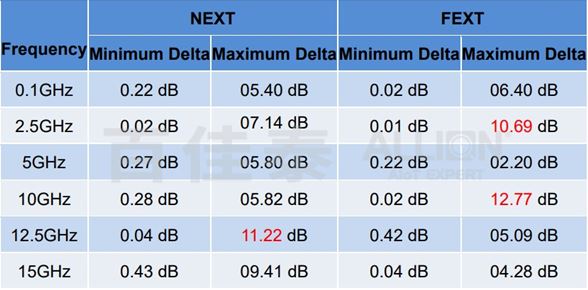

表6- 3Pcs Sample Crosstalk Total Delta 资料来源: Allion

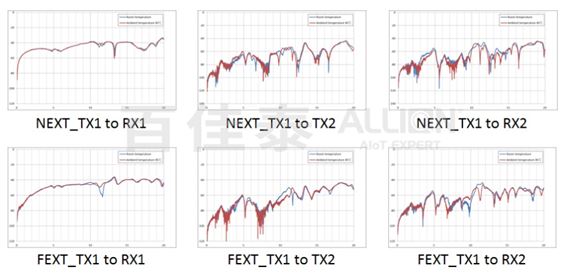

图5- Example crosstalk waveform 资料来源: Allion

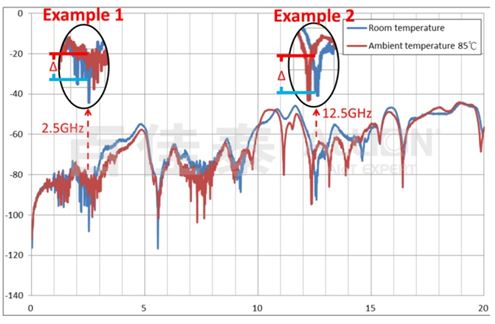

图6- Examples of crosstalk waveform differences 资料来源: Allion

Summary-Get iPar
经过软件转换后,综合计算参数的差异很小:
 ILfit @ 2.5GHz~15GHz Max. Delta <0.15dB
 Integrated Return Loss (IRL)/ Integrated multi-reflection (IMR) Max. Delta <0.5dB
 Differential to common mode conversion (SCD21) Max. Delta< 1.5dB
 Integrated Crosstalk Max. Delta< 1dB
 U2 & SS Pair Crosstalk Max. Delta< 0.15dB

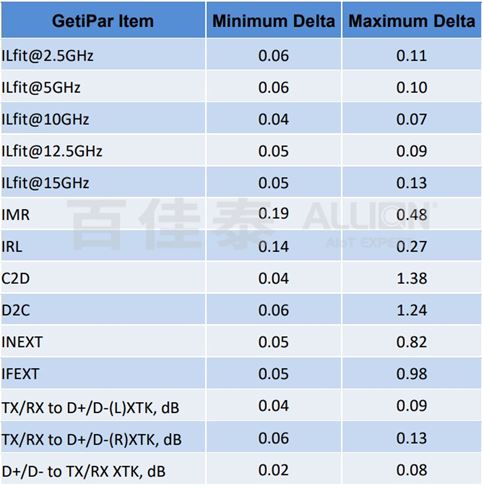

表7-3Pcs Sample GetiPar Total Delta 资料来源: Allion

结论
当进行升温测试时,PCB Trace(Length:3cm/ Width:10mil)于高低温时的特性趋势如下:
 Impedance:温度越高阻抗越低;温度越低阻抗越高
△ Insertion Loss:温度越高衰减越大
△ Return Loss (下述频率随PCB Trace长度变化):
    ▿ Before 100MHz温度越高反射越大(若Trace长度为6cm时变化频段则为Before 70MHz)
▿ 100MHz~5GHz温度越低反射越大(若Trace长度为6cm时变化频段则为70MHz~5GHz)
▿ 5GHz~20GHz温度越低反射越大(差异不多)

因此我们可以知道,在不同的温度变化中,板子对于整体特性的影响是不容小觑的,在高温环境下进行测试,却使用不对等的补偿参数进行校准,会导致整个测试结果的失真(如下表8):

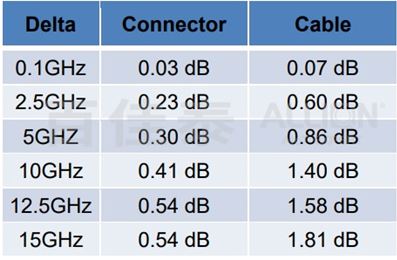

表8- DUT在常温以及85℃时(皆使用常温补偿)Insertion Loss的Max Delta 资料来源: Allion

这些差异包含了待测物的特性变化以及Fixture的不完全补偿,若纯粹想取得DUT在不同温度下的特性表现,应在相对应温度下进行补偿校准,如需了解包含系设备走线以及待测物在不同工作温度时的特性表现,百佳泰也可以协助客户规划相对应的Layout以及需求,为客户解答产品性能以及温度测试规划的各种疑问。

随着科技的高速发展,高速影音数据传输的需求也不断进化,高频传输QA验证标准也在加强升级。百佳泰为多项知名国际标准协会USB-IF、VESA、HDMI Forum等所認可的专业测试实验室,透过丰富的生态圈验证经验,可为客户提供针对标准或是特殊的连接器的客制化高频测试验证服务,当中包括产品的前端设计,软件验证,硬件测试规划,讯号量测,兼容性验证等,若有任何验证测试需求,欢迎随时与我们洽询!
