PCIe® Gen6：新世代高速传输的关键规范
随着AI 服务器对高速运算效能的需求不断攀升，现行的 PCIe Gen5 显然已无法满足当今的带宽要求。为顺应接下来的技术挑战，PCIe 技术也正式从 PCIe Gen5 迈入全新的 PCIe Gen6 世代，这不仅仅是为了因应指数级增长的巨量数据，同时也为新兴技术的发展打造了坚实基础。
PCIe Gen6 的三大技术创新
为实现这些需求，PCIe Gen6 引入了多项关键的技术变革，主要有以下三点：
PAM4 (4-level Pulse Amplitude Modulation) 调变
PAM4 调变是 PCIe Gen6 实现速度翻倍的核心技术。相较于 Gen5 使用的 NRZ (Non-Return-to-Zero)，PAM4 在每个频率周期内传输2个位，而非1个，这也让 Gen 6 得已在相同的频率下，使数据传输速率达到倍增的效果。
FLIT (Flow Control Unit) 编码
为配合 PAM4 调变，PCIe Gen6采用了基于FLIT的编码方式，这不仅简化了资料封包处理，同时也能与 FEC (前向错误更正) 协同运作。
FEC (前向错误更正) 和CRC
由于 PAM4 讯号对噪声更为敏感，因此 PCIe Gen6 引入了轻量级的FEC来确保数据的完整性和可靠性，同时保持低延迟。
百佳泰 PCIe 6.0 测试治具系列，业界先导支持 All Form Factors
百佳泰的专属优势
百佳泰此次推出的 PCIe CLB6.0 测试治具拥有前一代以及市面上其他方案所没有的全新设计工艺。
- 全新SMPM模块，从1×4 改良进化到1×8
- One-Piece 设计，所有的Form Factor都不需要更换板子、不需重新换线组装。
>>>有问题想先发问？点这边告诉百佳泰专业顾问群 <<<
百佳泰多年来深耕测试领域，具备丰富的标准化与客制化治具开发经验，不仅熟悉各国协会的测试规范与流程，更长期与客户密切合作，成为业界公认的可靠量测伙伴。早在2022年，百佳泰即洞察 PCIe 周边测试需求快速攀升，并自主打造PCIe高频治具，填补市场空缺，协助客户解决在产品验证上的诸多痛点。如今来到 PCIe Gen6 的新世代，百佳泰更是延续技术优势，推出可支持 All Form Factors 的 PCIe 6.0 测试治具系列，完整涵盖 CEM、OCP NIC 3.0、E1/E3、M.2、U2/U3 等主流接口，弹性因应多样化应用情境。
也想了解其他 PICe 6.0治具 相关主题？ 或是错过相关文章内容？我们帮你准备好了！
接下来就让我们一同来看看百佳泰此次全新开发的 PCIe 6.0 测试治具系列。

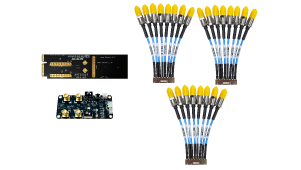

Overview
● PCIe EDSFF E1/E3 Form Factor (APT25015)
● 2X Calibration on Board
Application Area
● PCIe Gen1 to Gen6 Host Electrical Testing
● Allion Automation AEMS-8T

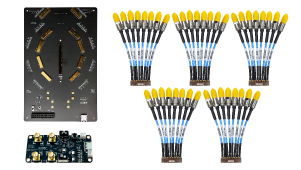

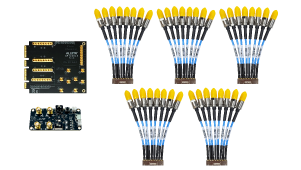

Overview
● PCIe OCP NIC 3.0 Form Factor (APT25013)
● 2X Calibration on Board
Application Area
● PCIe Gen1 to Gen6 Host Electrical Testing
● Allion Automation AEMS-16T

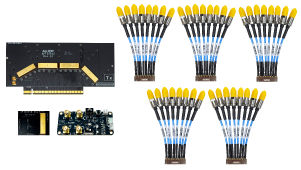

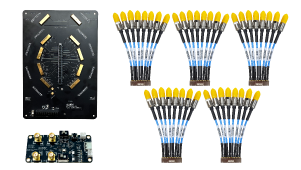

Overview
● PCIe CEM Form Factor (APT25012)
● 2X Calibration Board
Application Area
● PCIe Gen1 to Gen6 Host Electrical Testing
● Allion Automation AEMS-16T

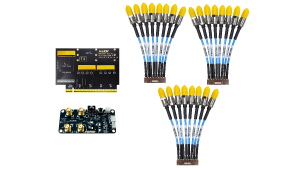

Overview
● PCIe CEM Form Factor for Lane
0/3/4/7/8/11/12/15 (APT25017)
● 2X Calibration on Board
Application Area
● PCIe Gen1 to Gen6 Host Electrical Testing
● Allion Automation AEMS-8T

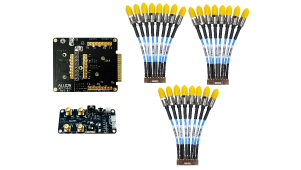

Overview
● PCIe U.2/U.3 Form Factor (APT25042)
● Golden Finger Type to reduce U.2 Connector Loss
● 2X Calibration on Board
Application Area
● PCIe Gen1 to Gen6 Host Electrical Testing
● Allion Automation AEMS-4T

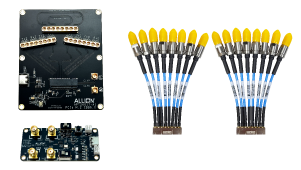

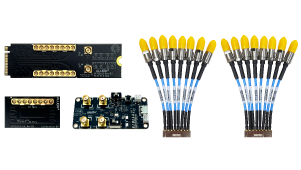

Overview
● PCIe M.2 Full Lanes Form Factor (APT22105)
● 2X Calibration Board
Application Area
● PCIe Gen1 to Gen6 Host Electrical Testing
● Automation Solution AEMS-4T
除了上述提到的 PCIe 6.0 测试治具外，百佳泰同时也可提供 USB、Thunderbolt、HDMI及DisplayPort 等合格标准治具。除此之外，我们也能依据特定连接器与电性需求，为客户量身打造客制化治具服务。若您有任何测试、验证或是顾问咨询服务等相关需求，欢迎透过在线窗体与我们联系，百佳泰随时准备好为您打造量身定制的解决方案，协助您的产品在竞争激烈的市场中脱颖而出！
