市面上的消费电子产品中，常常看到可支持HDMI的接口其包装都会贴上HDMI的标签（如下图）。其Logo代表，此产品已通过认证测试符合HDMI协会所要求的规范，并可以在市场上进行贩卖。
（数据源: HDMI官网）
有HDMI接口的产品就必须要通过HDMI认证测试。因此测试治具在认证测试中就扮演了极重要的角色。测试工程师需透过专门的HDMI测试治具，才可以量测到所需的电气特性数值以及相关参数，进而透过这些量测数据来分析办判定Pass/Fail，并完成认证测试。

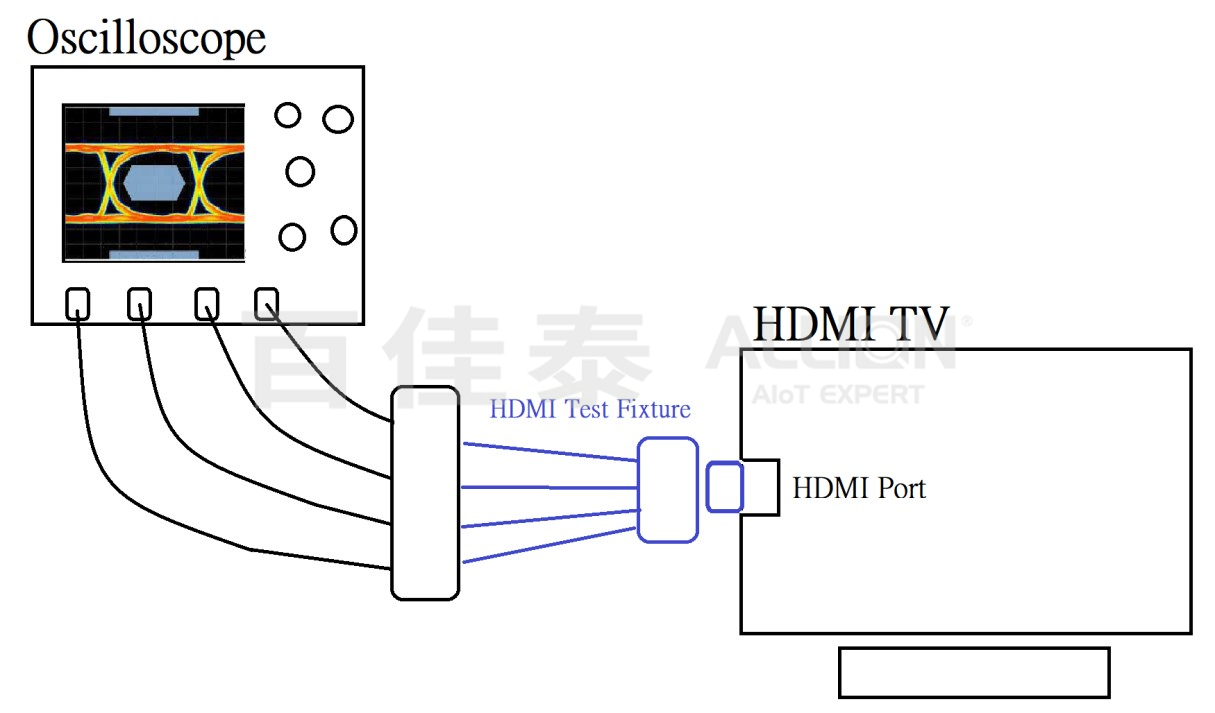

HDMI测试治具就像一座桥梁一样，把HDMI连接器里面的19 pin 拉出来，以利测试人员可以根据不同的项目去测试所需要的参数。
可能存在的潜在风险
一个高品质的治具，可以完全忽略掉其本身的特性，准确量出HDMI产品的电气参数；反之，一个本身就具有问题或质量不良的治具，会因自身特性而去影响到所量测的HDMI产品参数，甚至导致测试结果为失败的。

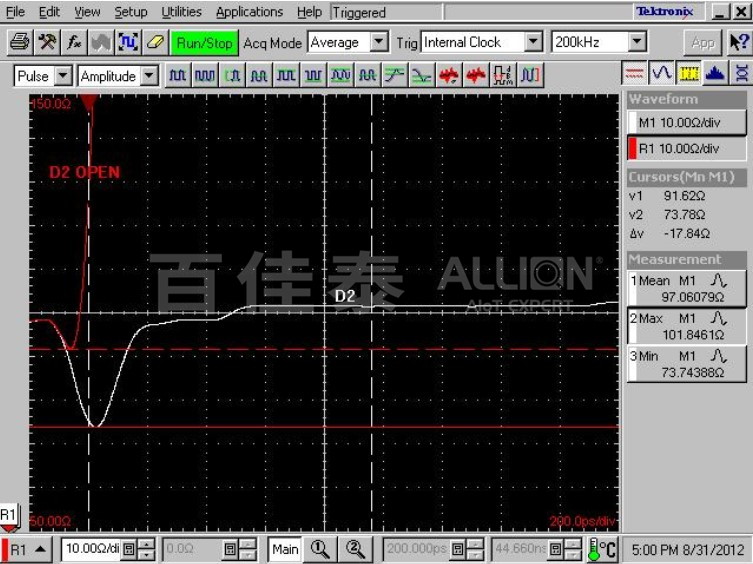

当HDMI规范低于75Ω就算判定为Fail，以下图来举例，当仪器接上SMA Cable量测时，如红色波型呈现的结果是没有问题的；但接上HDMI测试治具后的量测结果直接低于75Ω（如白色波型），可见治具本身就不符合规范，此时再接上实际的待测物时也无法正确量测。
透过实际测量的结果可看出，治具本身的好坏会间接或直接影响到测试本身。
如何确认治具是否符合HDMI规范呢?
除了可透过HDMI协会释出的规格书里找，以现在最新HDMI 2.1a的规格书中也有定义配对连接器的规范，如下：
（1）Impedance： 100Ω±10% （Note：A single excursion is permitted out to a max/min of 100Ω±15% and of duration less than 150ps）
√ 从配对连接器的规范，再参考Cable的规范，可以发现连接器端的要求是相同的，由此可知若Impedance符合其规范，就不会影响测试。

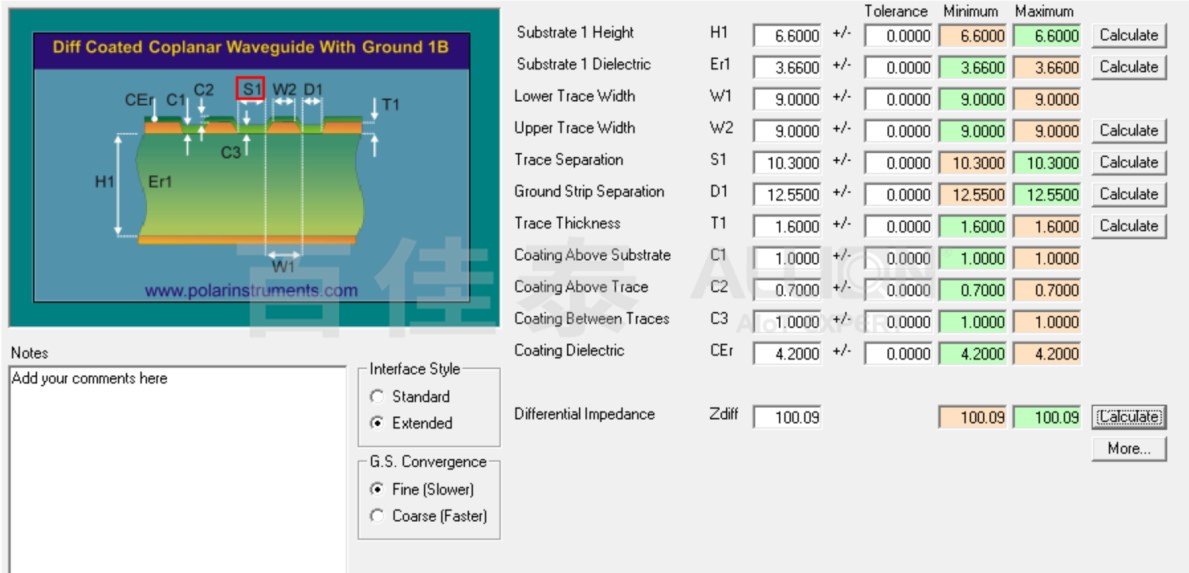

√ 设计上应注意事项：连接器需挑选符合CAT3的连接器，PCB板材可选用质量较高频的材质（E.g: Rogers），所需线宽可以搭配软件去试算来符合所需阻抗值。
（2）Insertion loss： from 0.3dB to 6dB at 12GHz

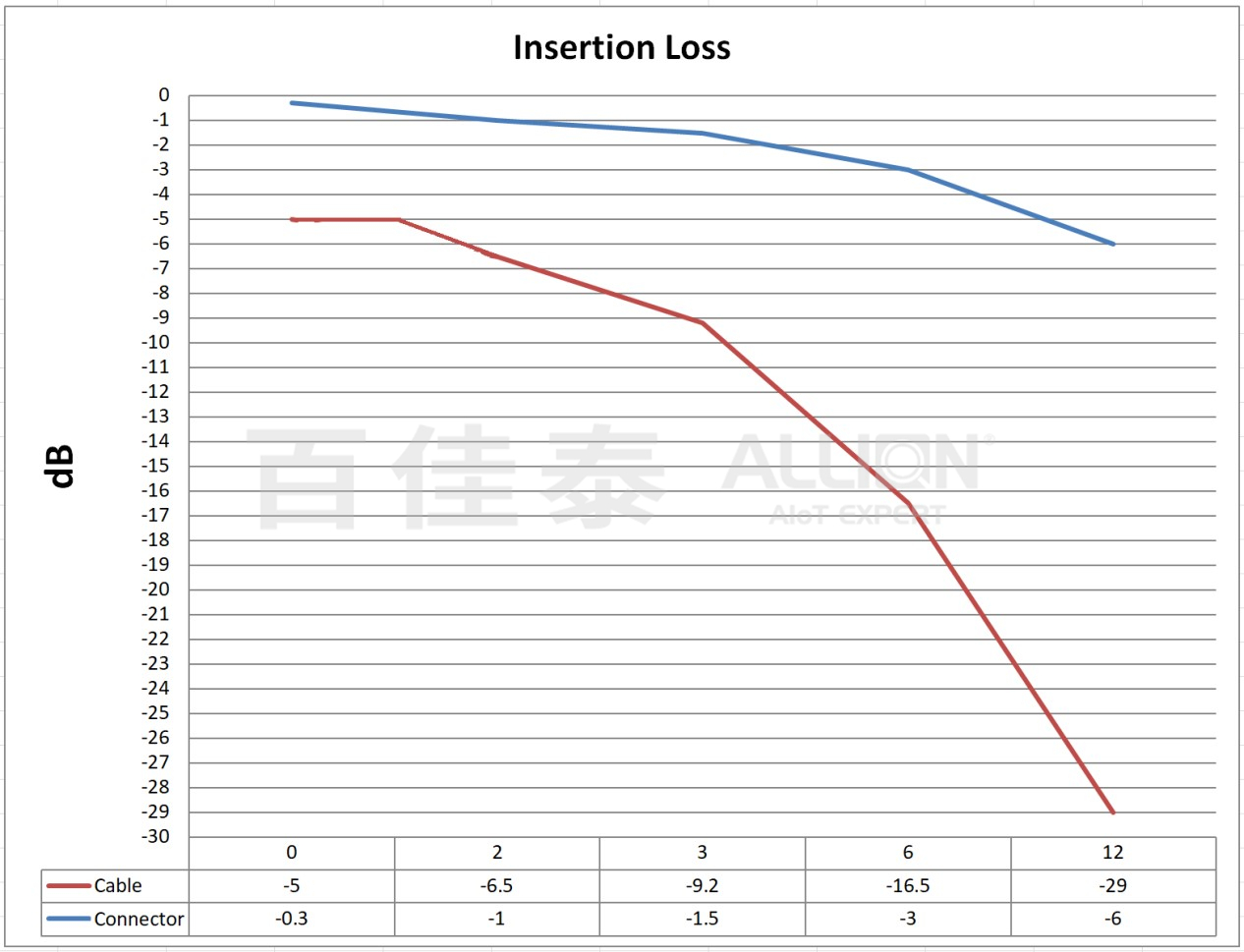

√ 从连接器与Cable规范比较后（如下图），可以发现连接器比Cable的设计更严谨一些，因此设计需要符合或优于规范以避免影响到测试。设计上要避免在PCB的走线里的讯号损耗过多，例如：尽可能减少讯号在不连续的介质中传输，以避免产生过多的反射而造成损耗；又或者有些Plating Via造成的Stub导致耗损变大。
（3）ACR (far-end) ： from -35dB to -10dB over the frequency range 0-12GHz

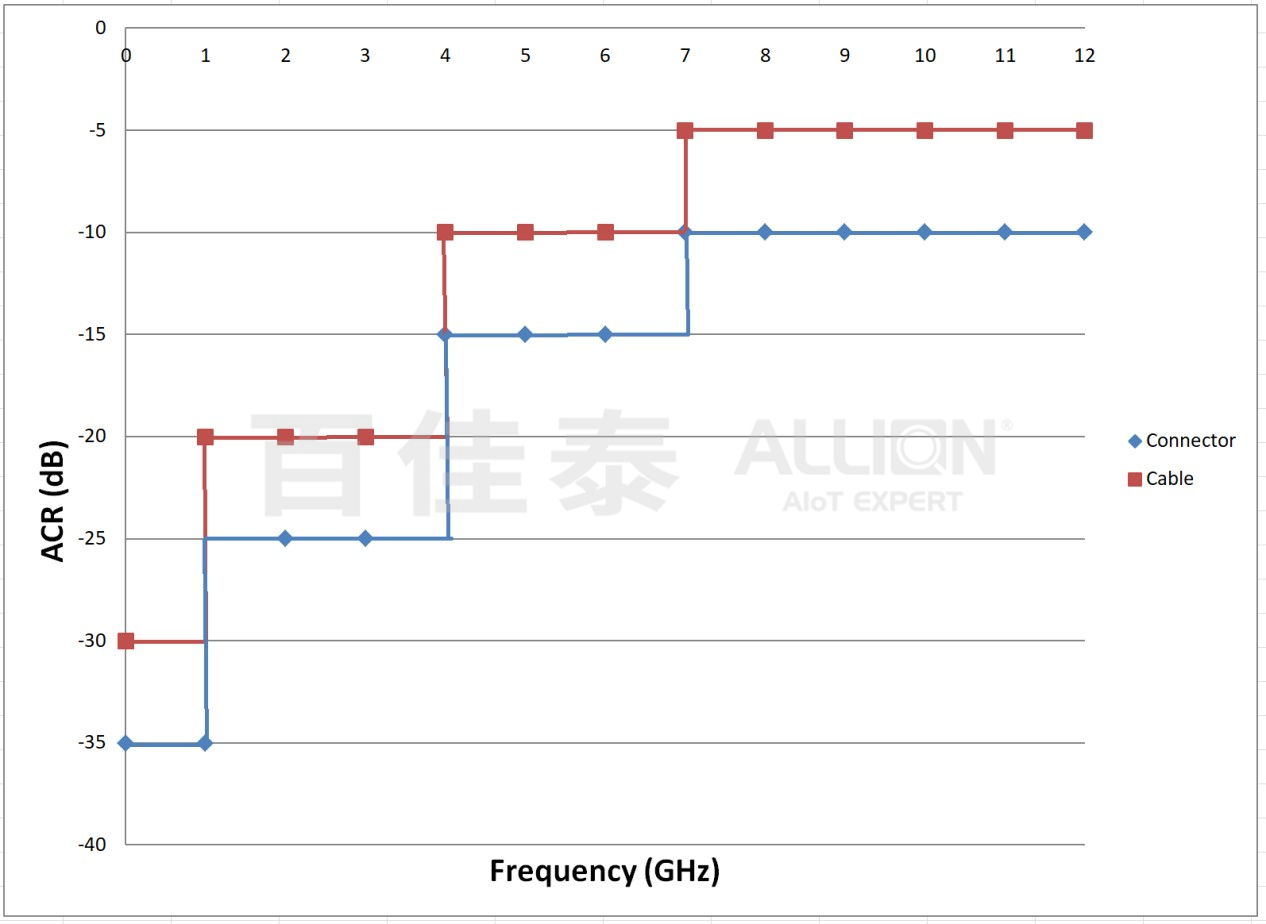

√ 从连接器与Cable规范比较后（如下图），可以发现连接器比Cable更严格一些，由此可见治具需要符合严格的规范，才不会影响测试。
√ 设计上需注意IL须符合规范，Crosstalk则是注意遵守走线之间的3W原则或是加Via 栅栏等的方式来避免讯号被影响。
