作为USB-IF多年合作伙伴,百佳泰在USB测试认证方面,一向走在最前端。透过掌握协会与USB最新技术信息,百佳泰从产品开发,直到产品上市,皆可协助确保产品符合USB-IF规范且可以认证。

以下百佳泰统整出USB-IF允许、不允许认证的连接器与成品线设计说明,让想取证的厂商能从设计上简易辨别USB Type-C Receptacle、Plug、Cable是否能获得认证,帮助您免去不必要的开发费用以及时间成本。

USB Type-C Receptacle可认证之结构设计

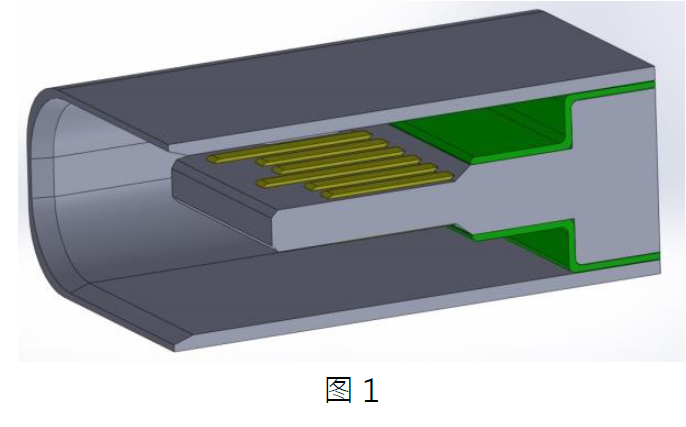

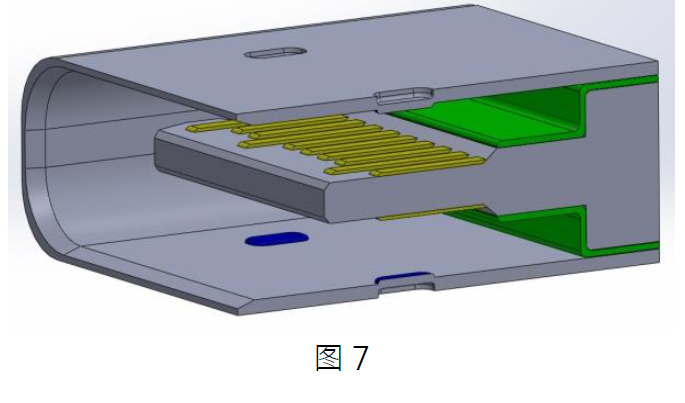

1. Receptacle 内部结构中,上下皆有EMC Pad

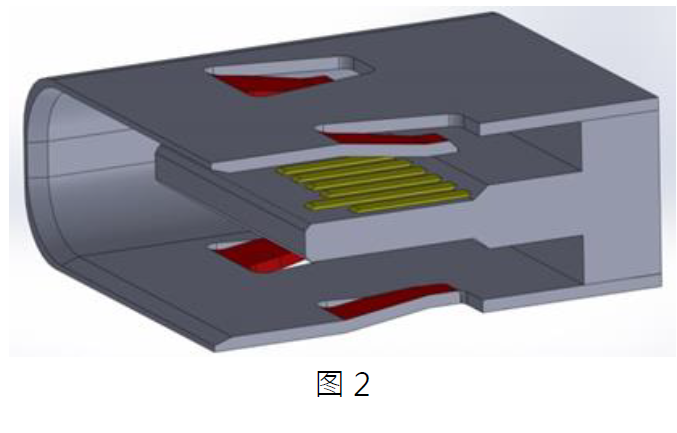

2. Receptacle 铁壳上/下面为弹片设计

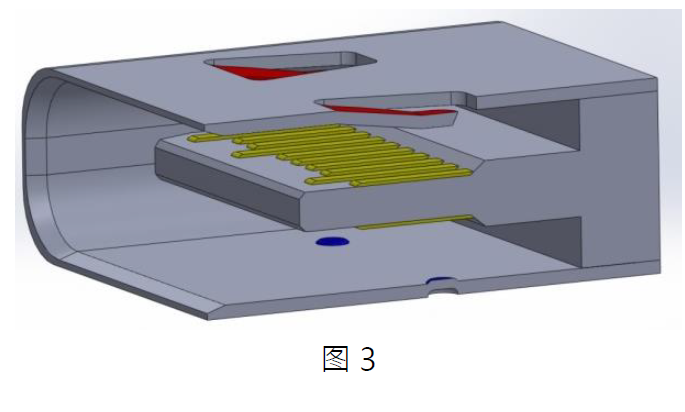

3. Receptacle 铁壳上(弹片)/下(凸包)或上(凸包)/下(弹片)之设计

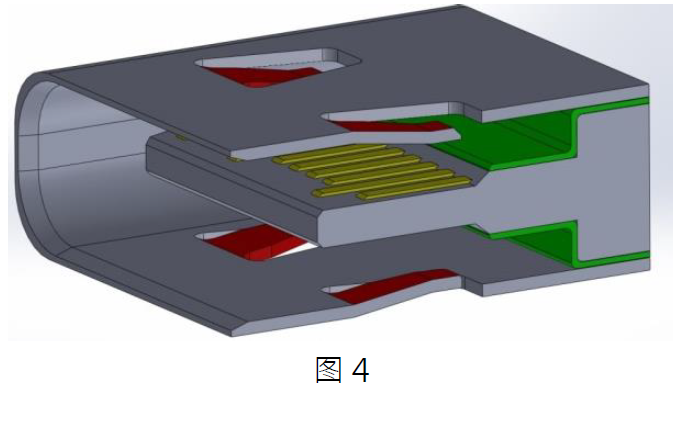

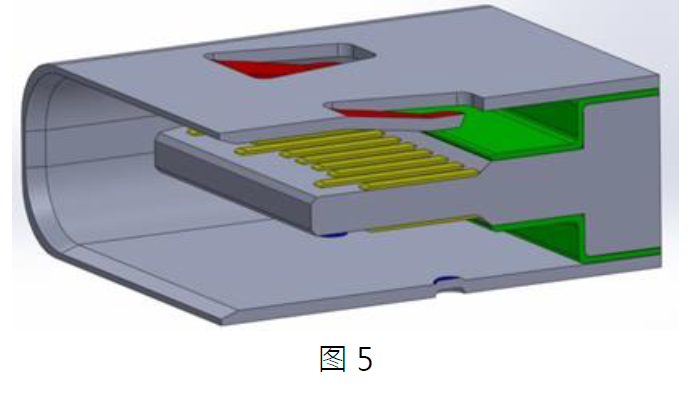

4. Receptacle 铁壳上/下面为弹片设计,内部结构上下皆有EMC Pad

USB Type-C Receptacle不可认证之设计

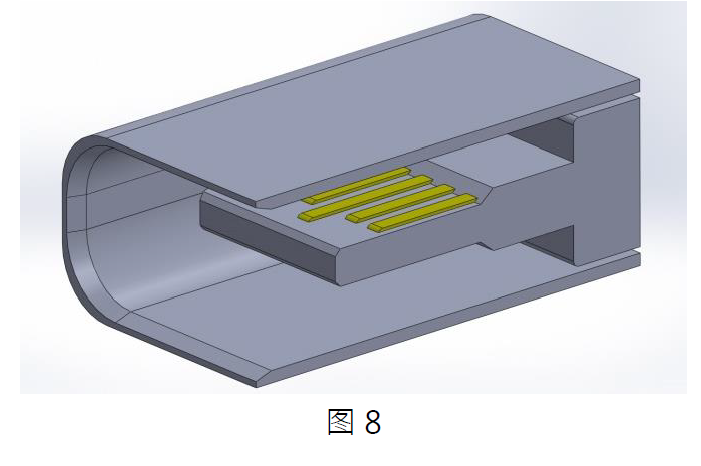

1. Receptacle外铁壳未有弹片设计和内部未有EMC Pad

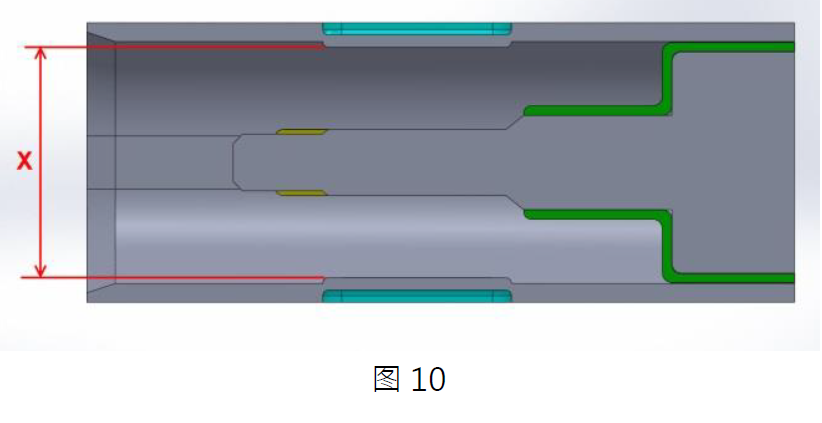

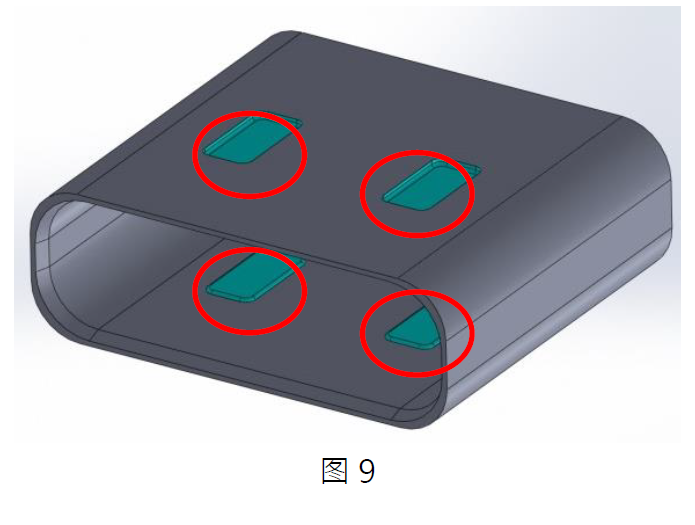

2. Receptacle外铁壳上下两面皆为凸包设计

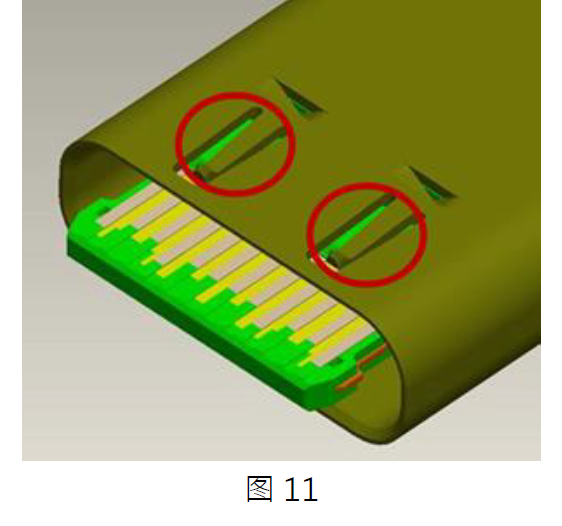

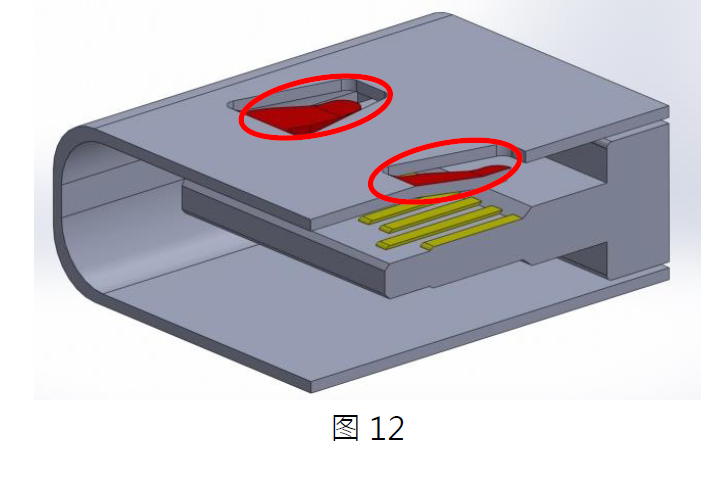

4. Receptacle 外铁壳EMC弹片是逆向设计

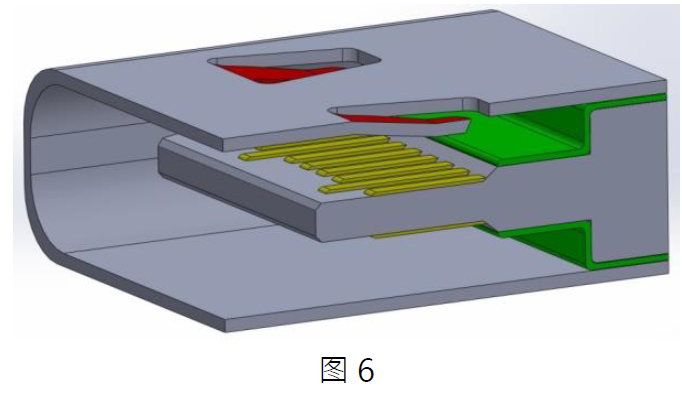

5. Receptacle 外铁壳只有单面EMC,内部未有EMC PAD

USB Type-C Plug不允许认证之设计

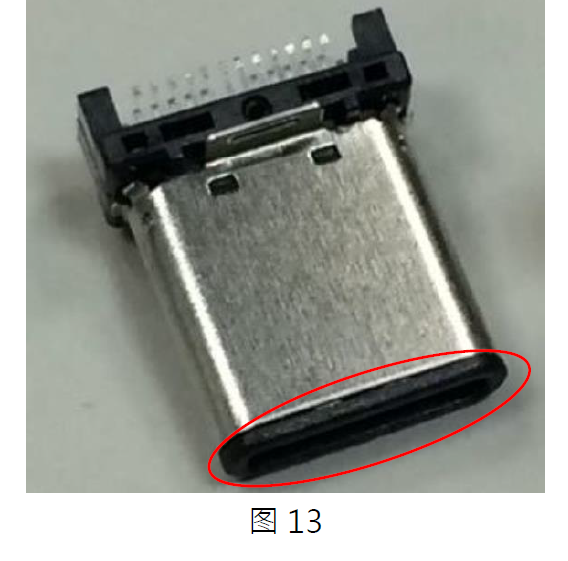

1. Plug最前端塑料不可外露

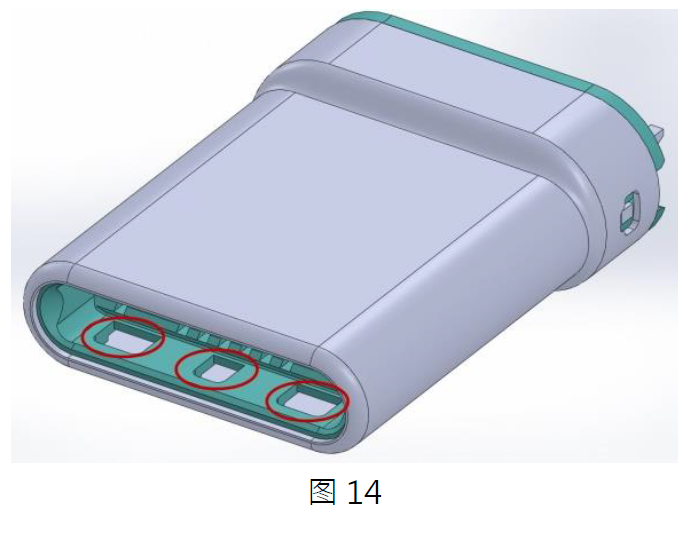

2. Plug内部结构设计短缺EMC Springs

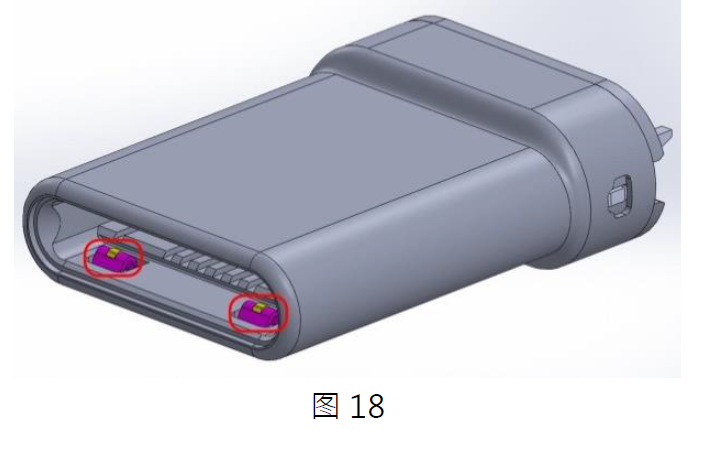

3. Plug EMC Springs与铁壳一体成型设计

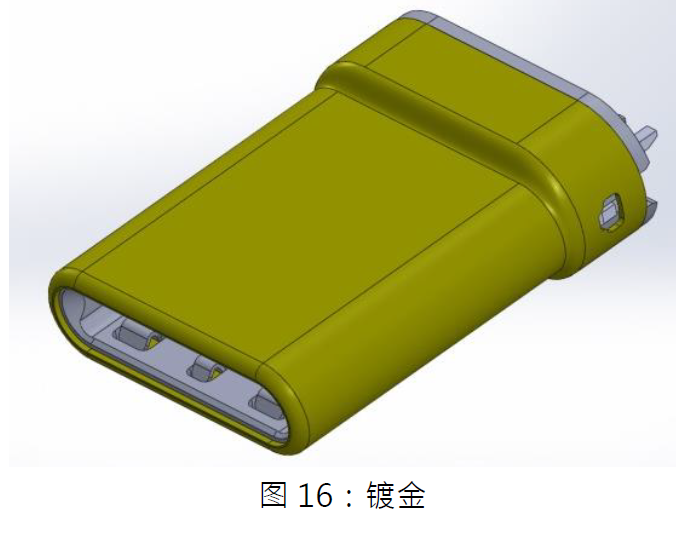

4. Plug金属外壳不允许贵金属

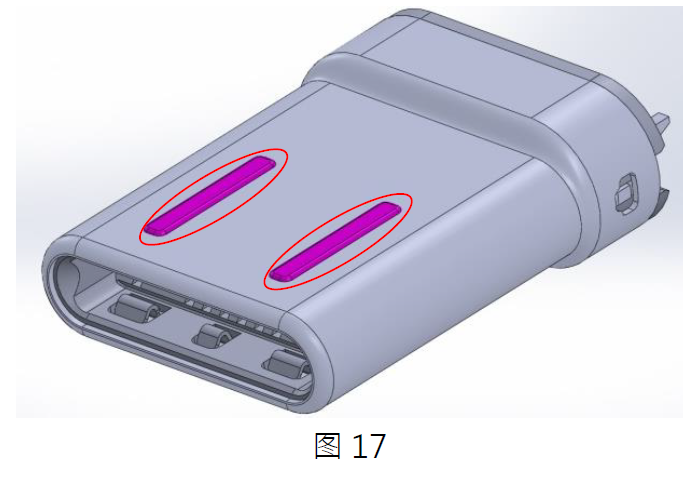

5. Plug金属外壳不允许凸肋之设计
6. Plug 2.0 Type C EMC Springs设计没有符合规范,因此无法认证

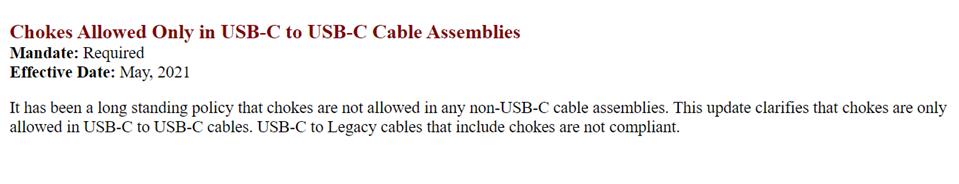

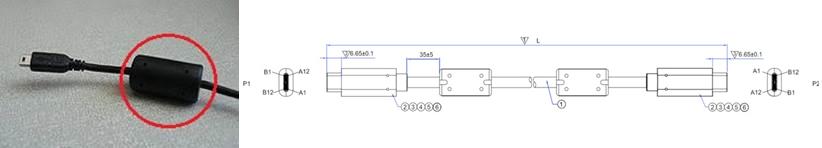

作为USB-IF多年的技术合作伙伴,早在2017年,百佳泰已向协会确认Chokes只能加装于USB-C to USB-C Cable这项信息,并于同年百佳泰举办的研讨会中公布,而此讯息USB-IF于2021年5月在USB-IF Compliance Updates正式发布,详细内文如下:

数据源:https://compliance.usb.org/index.asp?UpdateFile=Cables%20and%20Connectors&Format=Standard#135

现今市场上对于USB Type-C Cable/Adapter产品的需求五花八门,至目前为止,仍有些制造商在送认证时,不甚清楚自家产品是否属于可认证种类。身为USB-IF多年的认证伙伴,百佳泰为您汇整常见USB Type-C可认证与不可认证的Cable样品型态。

USB Type-C可认证之Cable设计

百佳泰简单扼要列出10项已和协会厘清可认证之线缆产品设计,搭配部分可认证产品示意图。

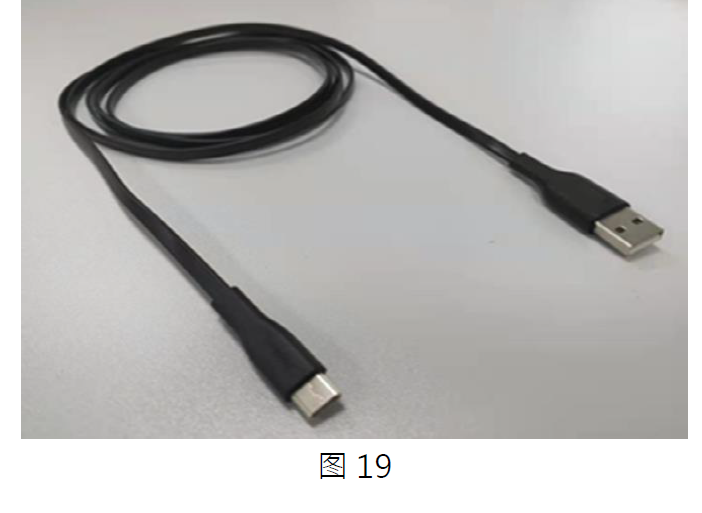

2. USB Type-C扁线

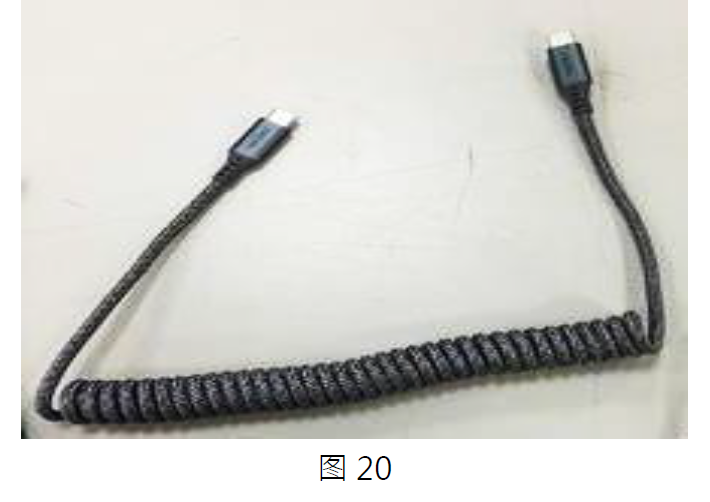

3. USB Type-C卷线、电话线形式
4. USB Type-C编织线

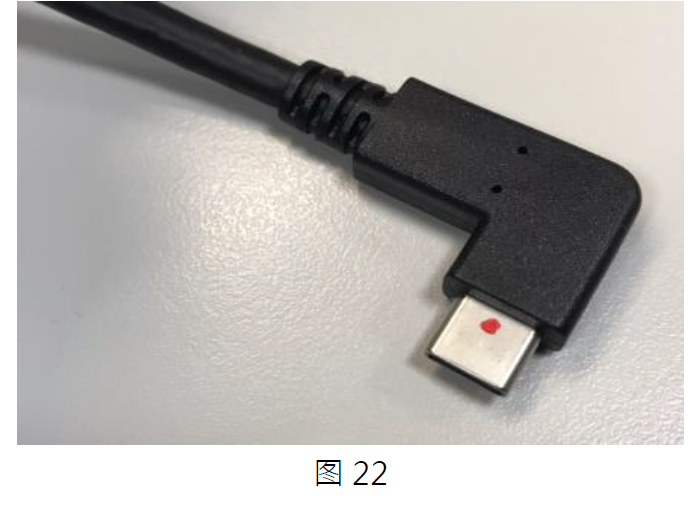

5. USB Type-C Right Angle Cable

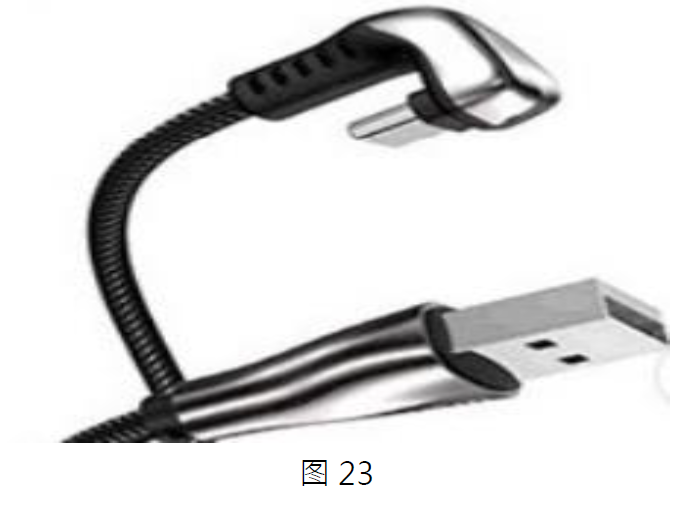

6. USB Type-C U型 Cable

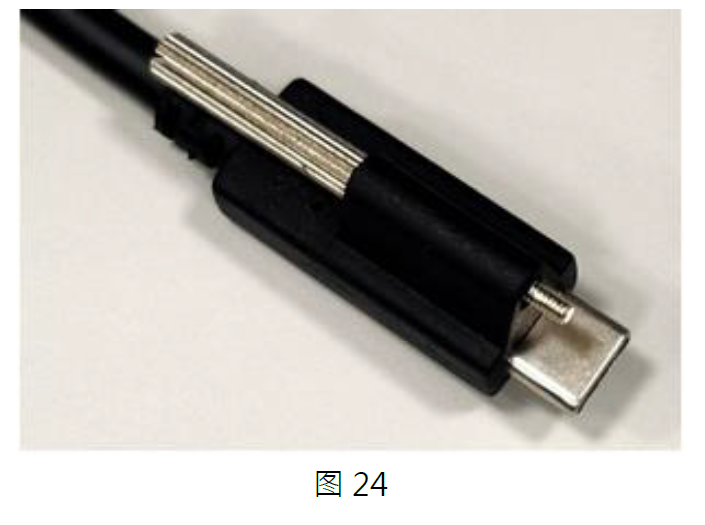

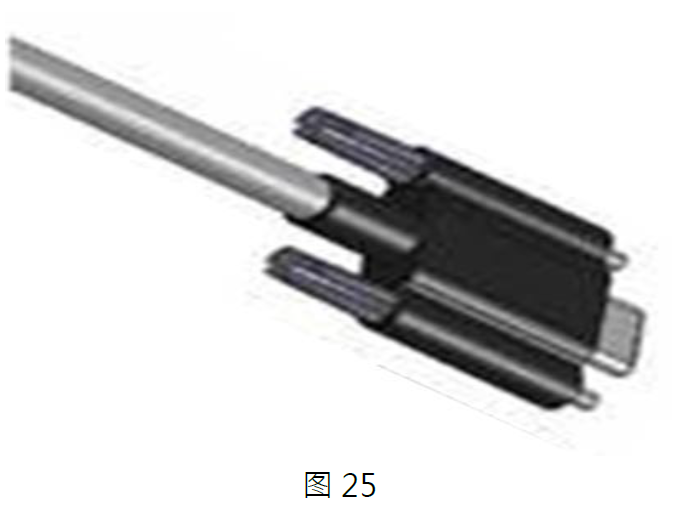

7. USB Type-C Screw Type Cable

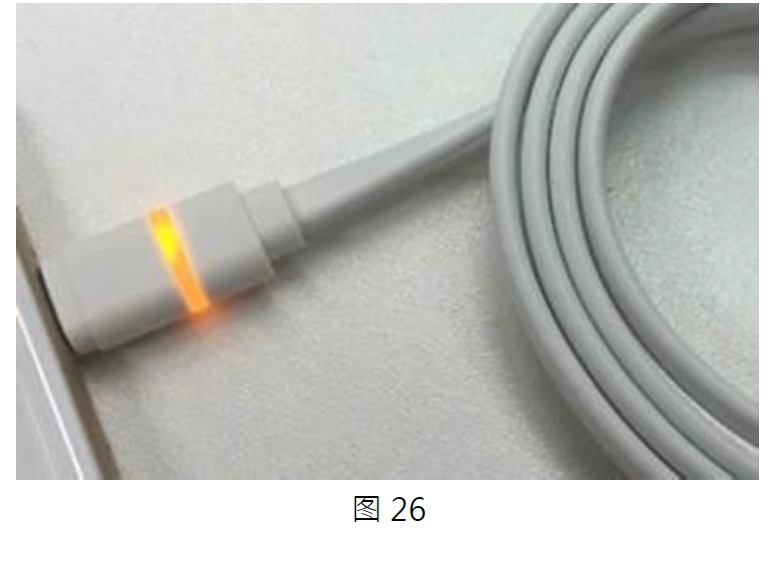

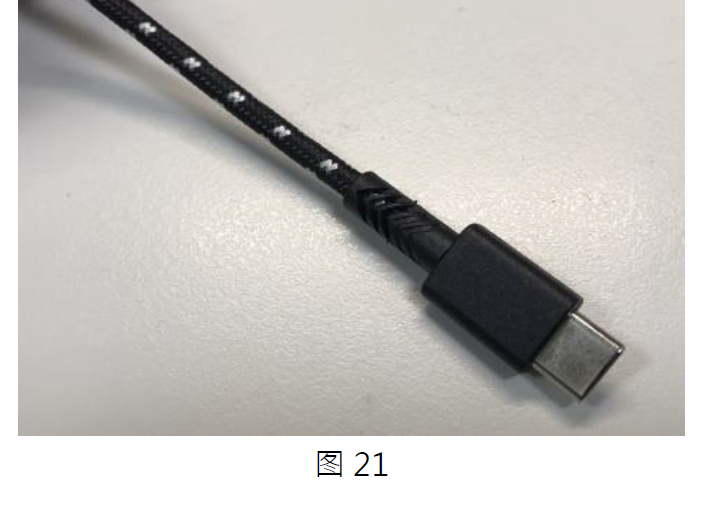

8. Type C LED Cable

Need to review LED power consumption

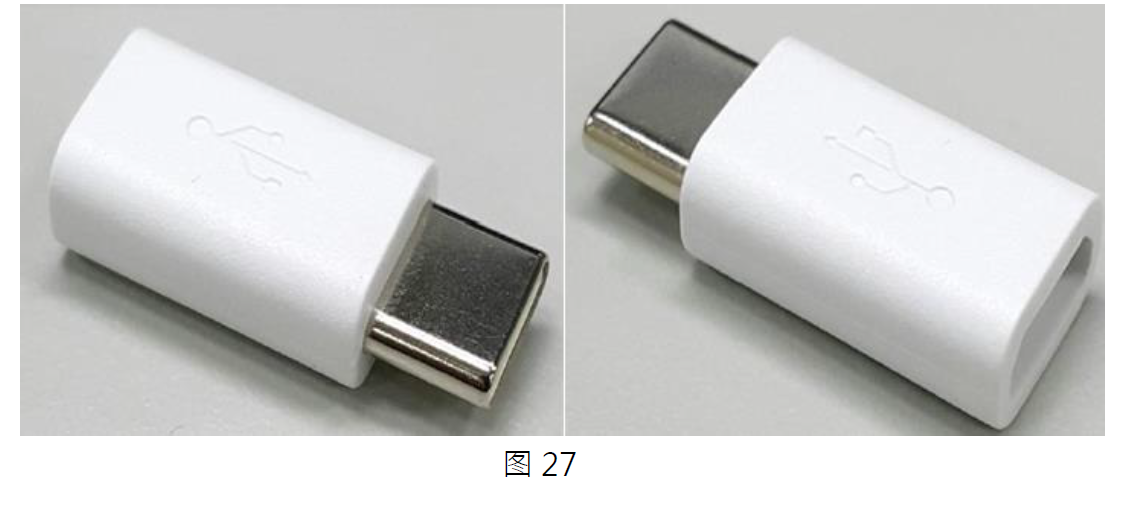

9. Type-C to USB 2.0 Micro-B Adapter/Without Cable

认证时不测 Cable Pull-out & Flexing

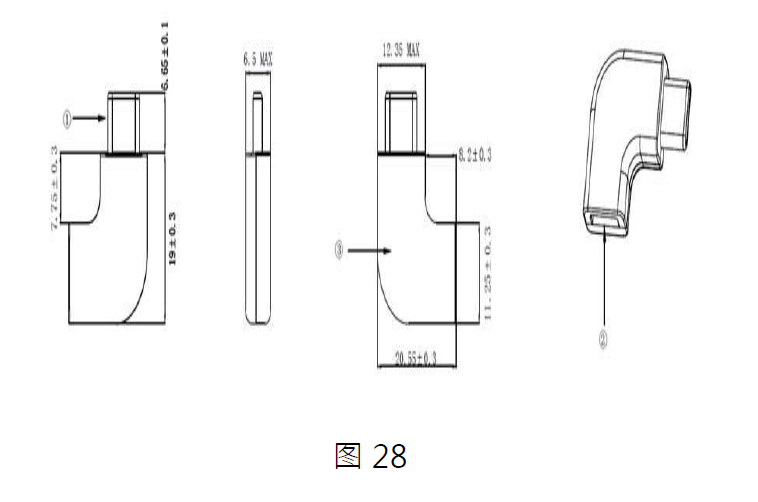

10. Type-C to USB 2.0 Micro-B Right Angle Adapter/Without Cable

认证时不测Cable Pull-out & Flexing

USB Type-C不可认证之Cable设计

1. Power Only Cable

2. Type C Cable使用之Type-C Plug Connector前端是Plastic/塑料外露的设计

3. Type C Cable使用之 Plug Connector铁壳电镀贵金属,例如:金。

4. Type C Cable使用磁吸式连接器

5. USB-C to A Adapter不带线

百佳泰除了可以满足客户的认证测试需求,针对不同的设计概念,我们会与USB-IF作进一步确认,确保产品设计上无误。百佳泰结合深厚的业界经验、市场洞察力以及创新的验证测试技术,以提供更加完整的测试认证服务。若是未来制造商有其他特殊需求,可以提出产品设计图纸与产品特点,百佳泰会在第一时间协助客户与USB-IF讨论,争取认证机会,确保您的产品设计方向正确无虞,也加速您的线缆产品生产制造时程。诚挚欢迎您与百佳泰联系cn_service@allion.com.cn
