继USB-IF协会于2022年3月公告USB Type-C线缆的Logo明确标识定义之后,近日又发布了七大最新Compliance Updates,全面涉及如: USB Type-C线缆的D+ 和 D- 衰减要求更新、标识要求、认证种类、USB Type-C移动电源认证要求、Type-C翻转能力测试说明、PD产品QbS参照规范说明、具备无线充电功能的USB产品要求等。完善了规范制度与把关标准,提升了产品辨识度与市场契合度。

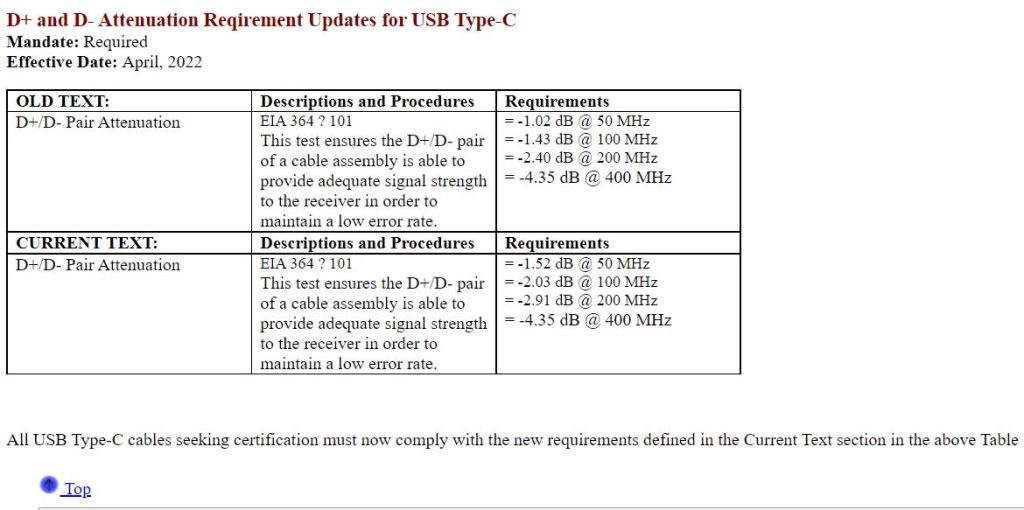

1. D+ and D- Attenuation Requirement Updates for USB Type-C
USB Type-C线缆的 D+ D- 衰减要求更新
生效日期:2022 4

从现在起,所有需取证的 USB Type-C 线缆必须符合表格中定义的新要求
https://compliance.usb.org/index.asp?UpdateFile=Cables%20and%20Connectors&Format=Standard#149

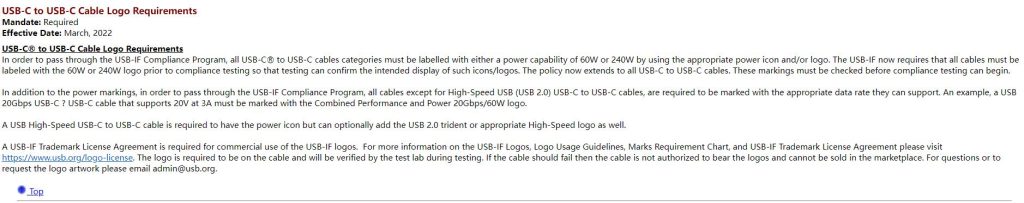

2. USB-C to USB-C Cable Logo Requirements
USB-C to USB-C线缆的标识要求
生效日期:2022 3

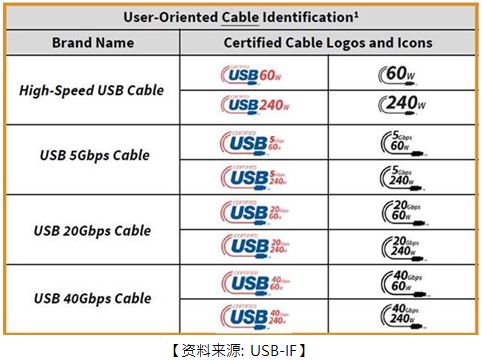

为了通过 USB-IF 合规计划,协会要求所有USB-C to USB-C线缆必须使用适当的标明 60W 或 240W 功率标识。根据USB-IF协会新规, 不论60W240WUSB-C to USB-C Cable均需要以贴纸或overmold包覆成型的形式印在线缆上使用 USB-IF 批准的Logo协会要求授权测试实验室须检查线缆并确保认证样品使用正确的Logo。如果在认证时没有使用60W或240W(EPR) Logo,线缆将无法通过一致性测试。
除了功率标识以外,为了通过 USB-IF合规计划,所有USB-C to USB-C线缆都必须标有适当所支持的速率。 例如,支持 20V/3A的USB 20Gbps线缆必须同时标识速率和功率 20Gbps with 60W 徽标。此外,USB高速(USB 2.0) USB-C to USB-C线缆须要有功率标识,但添加USB 2.0 三叉Icon或适当的高速速率标识未做强制要求。
有关 USB-IF Logos使用指南、标识要求和许可协议的更多信息,请参阅协会官网:https://www.usb.org/logo-license
https://compliance.usb.org/index.asp?UpdateFile=Cables%20and%20Connectors&Format=Standard#147

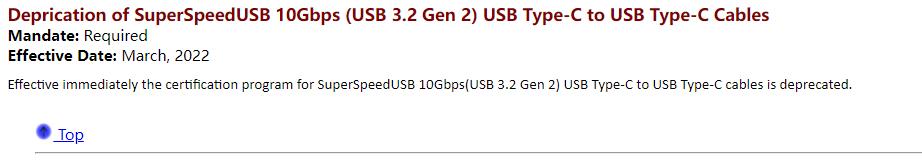

3. Deprecation of SuperSpeed USB 10Gbps (USB 3.2 Gen 2) USB Type-C to USB Type-C Cables
USB-IF不再接受USB 10Gbps (USB 3.2 Gen 2) USB-C to USB -C线缆的认证
生效日期:2022 3

https://compliance.usb.org/index.asp?UpdateFile=Cables%20and%20Connectors&Format=Standard#144

USB-IF协会目前允许认证的USB-C to USB-C Cable为如下规格:

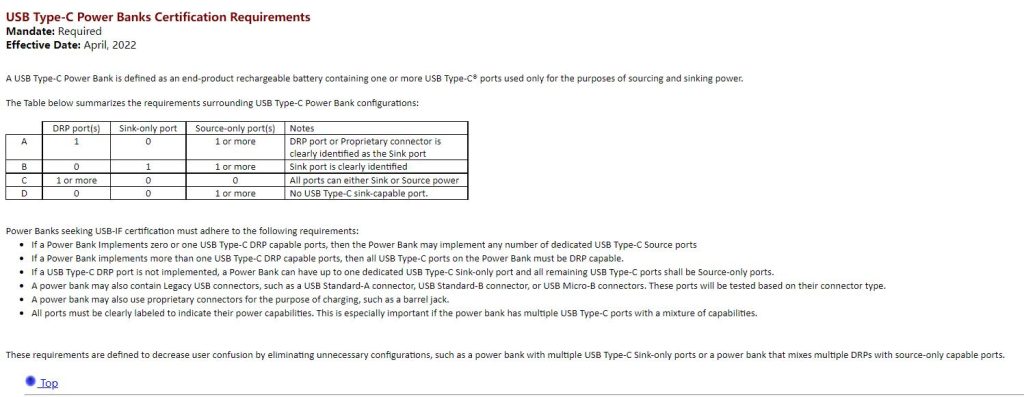

4. USB Type-C Power Banks Certification Requirements
USB Type-C移动电源认证要求
生效日期:2022 4

USB Type-C 移动电源定义为包含一个或多个可充电USB Type-C端口的成品,仅用于获取和吸收电源的目的。为了通过消除不必要的配置来减少用户的混淆,下表总结了有关 USB Type-C移动电源配置的要求:

欲取证USB-IF 的移动电源必须遵守以下要求:
▲ 如果移动电源具有零个或一个支持 USB Type-C DRP的端口,则移动电源可以具有任意数量的专用 USB Type-C 源端口。
▲ 如果移动电源具有多个支持 USB Type-C DRP的端口,则移动电源上的所有USB Type-C 端口都必须支持 DRP。
▲ 如果未有USB Type-C DRP 端口,则移动电源最多可以有一个专用 USB Type-C Sink-only 端口,所有剩余的 USB Type-C 端口应为 Source-only 端口。
▲ 移动电源也可能包含传统 USB 连接器,例如 USB 标准A型、USB 标准B型或 USB Micro-B 连接器。这些端口将根据其连接器类型进行测试。
▲ 移动电源也可以使用专用连接器进行充电,例如筒形插孔。
▲ 所有端口都必须清楚地标明其电源能力。尤其是在移动电源具有多个多种功能的 USB Type-C 端口的情况下。
https://compliance.usb.org/index.asp?UpdateFile=USBC&Format=Standard#148

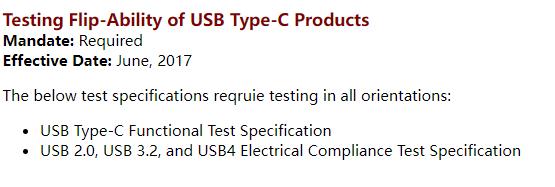

5. Testing Flip-Ability of USB Type-C Products
USB Type-C 产品翻转能力(方向) 测试说明
生效日期:2017 6 ; 补充更新日期:2022 3

以下测试规范要求在所有方向进行测试:
▲ USB Type-C功能测试规范
▲ USB 2.0、USB 3.2 和 USB4 电气一致性测试规范
https://compliance.usb.org/index.asp?UpdateFile=USBC&Format=Standard#114

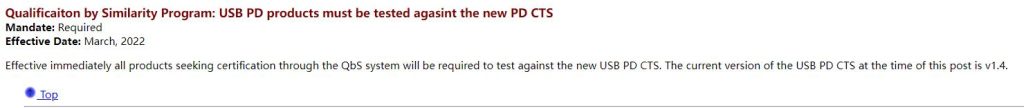

6. Qualification by Similarity Program: USB PD products must be tested against the new PD CTS
相似性延伸认证:USB PD产品必须基于新的PD CTS进行测试
生效日期:2022 3

https://compliance.usb.org/index.asp?UpdateFile=Policies&Format=Standard#145

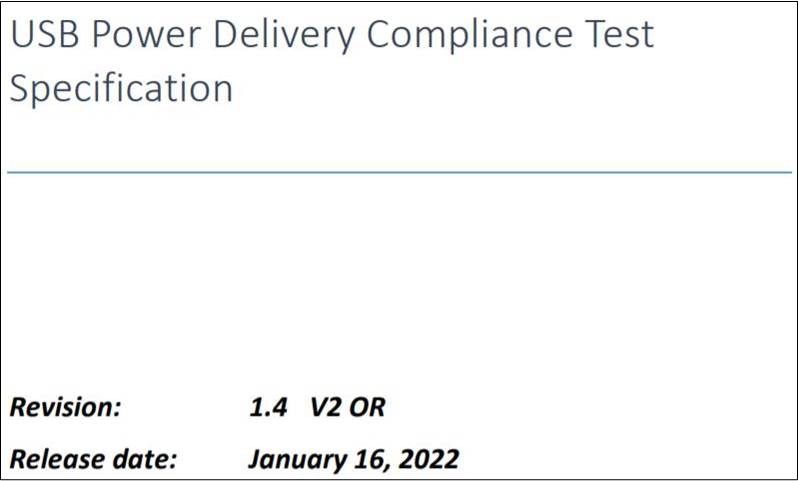

协会要求所有通过QbS申请延伸认证的产品都需要基于新的USB PD CTS进行测试。USB PD CTS 的当前版本是 v1.4。
请至协会官网下载:https://www.usb.org/document-library/usb-power-delivery-compliance-test-specification-0

7. USB Products Capable of Wireless Charging Must Demonstrate Capability
具备无线充电功能的USB产品所必须具备的能力要求
生效日期:2022 4

如同带有内置USB集线器的显示器必须展示同时操作USB集线器和显示视频的能力一样,能够进行无线充电的 USB Type-C设备也必须展示无线充电能力,同时在各种状态下进行互操作。此合规性更新, 阐明了USB开发人员在寻求对其支持无线充电的USB产品进行认证时,需要提供能够展示其产品无线充电功能的设备。
https://compliance.usb.org/index.asp?UpdateFile=Interoperability&Format=Standard#150

USB最新认证与技术消息 敬请锁定百佳泰
百佳泰(Allion)通过USB-IF协会授权皆可提供全面的USB4 Gen3、USB4 Gen2、USB3.2 Gen2、USB3.2 Gen1、USB2.0、USB Type-C®、标准USB的各类产品认证测试服务。我们投入丰富资源所建立的测试环境,提供顾客一个方便、高效率、低成本的选择方案,并确保其产品能够充分的被加以整合。多年的测试经验,使百佳泰成为 USB-IF的忠实合作伙伴,并被正式授权认可提供USB-IF的认证测试服务与设计制造独步全球的USB4 Golden Plug等多款治具。
