Allion Labs/ Alvin Tsai & Chris Wu

业界首个家庭Wi-Fi性能测试标准《TR-398室内Wi-Fi性能测试标准》(以下简称「TR-398标准」)共有6大模块,在之前的章节中,我们介绍了非必测、但重要的「接收器灵敏度」,以及属于必测项目的「传输量」、「覆盖范围」及「多用户支持」。在本篇系列文中,我们将介绍最后两个必测模块「稳定性」与「抗干扰性」。



模块5:稳定性 (Stability)

5. :稳定性 (Stability): 必测项目

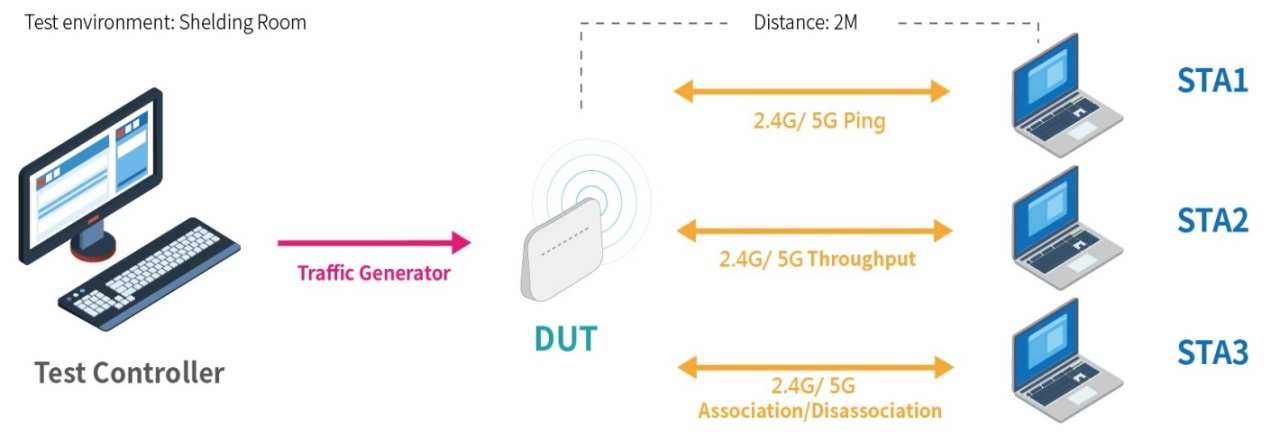

这项测试主要目的在测量Wi-Fi设备在压力下的稳定性能,会在24小时内持续监控吞吐量和连接可用性。

由于家庭网络设备越来越多样化,加上目前AP几乎是全天运作的关系(例如手机、平板、电视和智能家电,几乎都是保持24小时不间断的运作),致使AP在长时间运作以及联机的稳定性上,成为一个重要的课题。

测试标准:

  1. 通过参考24小时测量期间的平均吞吐量,对等系统的下行链路 (Downlink) 吞吐量在每个频道中保持稳定,最小采样点的偏差小于20%。
  2. 每小时,Ping测试的PER应小于1%。





测试用例:

从结果可看出封包丢失及错误率偏高,虽然达到标准,但是在Ping的测试项目中无法达到要求。



模块6:抗干扰性 (Interference)

6. 多信号源抗干扰测试(AP Coexistence Test): 必测项目

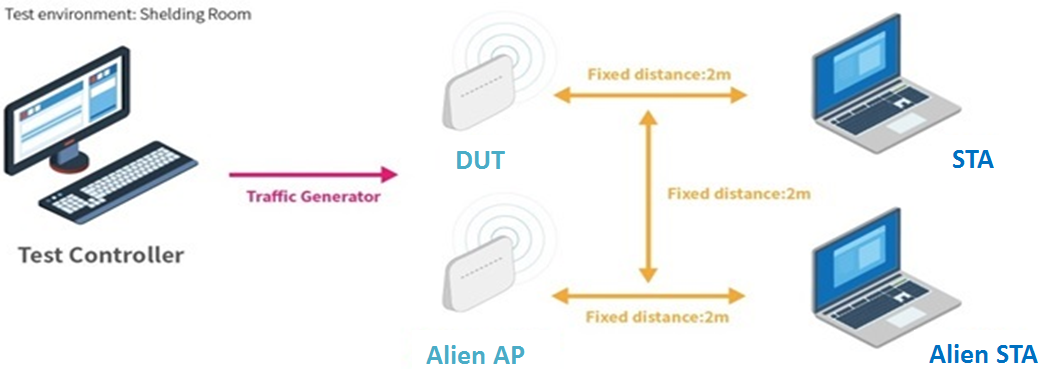

多信号源抗干扰测试主要目的在透过外来AP的信号,来验证Wi-Fi设备性能是否会受到影响。测试中的外来AP应支持相同的Wi-Fi标准(802.11n / 802.11ac)。

无线网络的性能除了采用比较新的技术外,更重要的是要避免干扰,常见的干扰不外乎同频干扰与邻频干扰。此测试重点在于模拟当受到外部干扰的情形下,AP抗干扰的稳定性以及性能是否能维持正常。

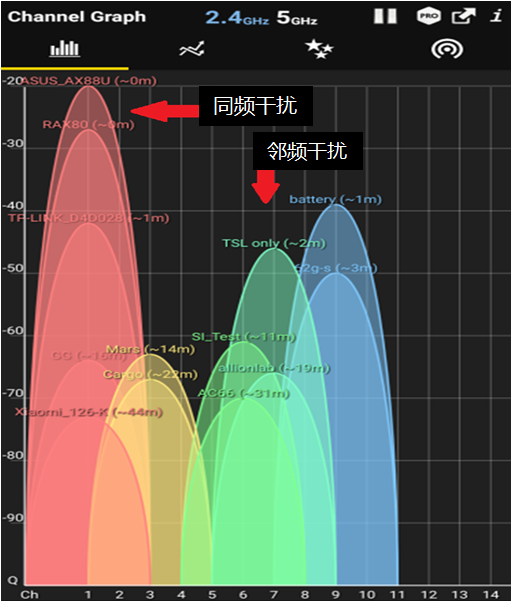

同频干扰(Co-channel interference): 当周边环境有许多个使用相同频道的设备,彼此间会互相产生干扰而降低性能。

邻频干扰(Adjacent-channel Interference):因为相邻频道会有部分重叠的频率范围,导致信号能量会覆盖、干扰到邻近的几个频道。



测试标准:

测得的平均吞吐量必须满足下面表格要求:

Wi-Fi Configuration

DUT

Wi-Fi Configuration

(Peer STA)

Bandwidth

(MHz)

Throughput requirement referred to the NO-Alien-device-turn-on
No alien device turn on Alien AP turn on Alien network working (same channel) Alien network working (overlapping channel) Alien network working (adjoining channel)
802.11n(Nss=2) 802.11n(Nss=2) 20 <5% <60% <60% <5%
802.11ac(Nss=2) 802.11ac(Nss=2) 80 <5% <60% <60% <5%





测试用例



结论:

Wi-Fi发展至今已有超过20年的历史,虽然方式相同,但是因为技术不断的更新,性能已不可同日而语,但是遇到的问题从周边的干扰、系统的性能、联机的设备数量,甚至将来所遇到的问题也会越来越多,因此一套标准的性能测试,将会是让厂商共同遵守,用户唯一信任的途径。



在本次系列文章中,我们深度解析TR-398标准的11个测试项目,并透过案例分析,深入浅出说明测试的标准与通过的条件。百佳泰为此构建了无线测试环境,能针对六大类别,十一个测项对路由器及各类终端产品进行检验,为您质量把关。
