SATA-IO测试治具

治具编号：SATA-IO

产品介紹

Credscent Heart Software TF-SATA 系列为SATA-IO协会所核准设计的测试治具，可搭配各大厂仪器例如Tektronix、Keysight、Lecroy等使用，旨在协助您有效率地验证产品是否符合SATA-IO所定义之兼容性测试规范。

应用范围

  • 适用支持SATA-IO兼容性测试规范以及SATA电性测试规范之产品
  • 支持1.5 Gb/s, 3 Gb/s, 6 Gb/s 速度

主要規格

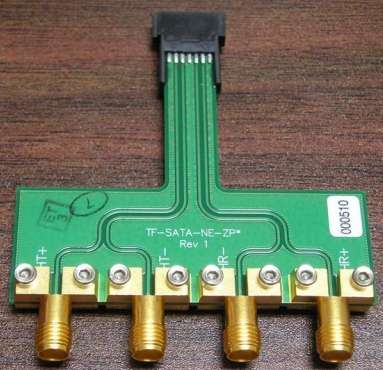

TF-SATA-NE-ZP

  • 支持远程连结，SATA公头连接器，可于测试时连接Serial ATA主机（host）或装置（device）
  • Differential 100 Ohm紧密度容限控制阻grounded coplanar waveguide (GCPW)之PCB设计

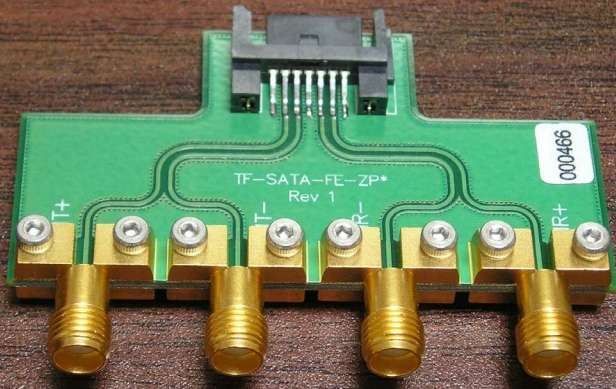

    •  TF-SATA-FE-ZP

  • 支持远程连结，SATA公头连接器，可于测试时连接Serial ATA主机（host）或装置（device）
  • Differential 100 Ohm紧密度容限控制阻grounded coplanar waveguide (GCPW)之PCB设计

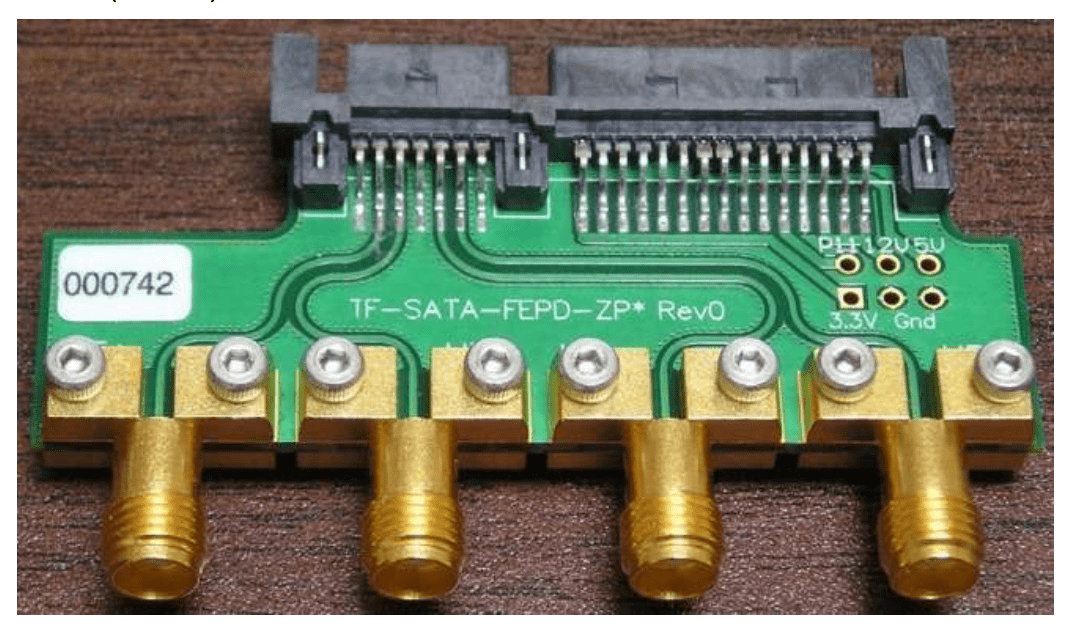

    •  TF-SATA-FEPD-ZP

  • 支持电力数据链路，SATA公头连接器，可于测试时连接Serial ATA 笔记本电脑
  • Differential 100 Ohm紧密度容限控制阻之grounded coplanar waveguide (GCPW)PCB设计

    • TF-SATA-IS-XP

  • SATA公头/母头连接器，支持in-system四种Serial ATA差别性讯号存取
  • 透过0.15 inch宽 (3,8 mm宽) PCB导孔，提供差动信号探棒和非差动信号探棒的连接
  • 独特的三层差别性100 Ohm 控制阻抗之PCB设计

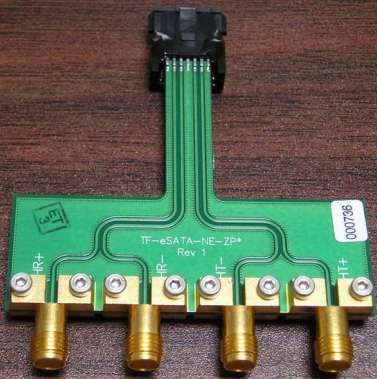

    •  TF-eSATA-NE-ZP

  • 支持近端连结，外部SATA母头连接器，可于测试时连接外部Serial ATA 主机（host）或装置（device）/ 外部SATA线缆端
  • Differential 100 Ohm紧密度容限控制阻之grounded coplanar waveguide (GCPW)PCB设计

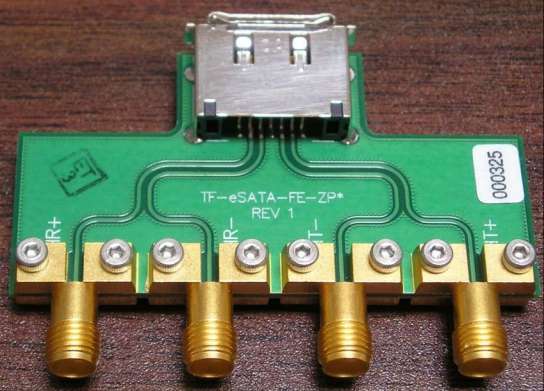

    •  TF-eSATA-FE-ZP

  • 支持远程连结，外部SATA公头连接器，可于测试时连接外部Serial ATA 主机（host）或装置（device）
  • Differential 100 Ohm紧密度容限控制阻之grounded coplanar waveguide (GCPW)PCB设计

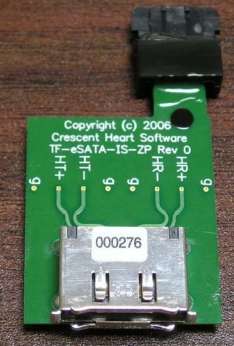

    •   TF-eSATA-IS-ZP

  • SATA公头/母头连接器，支持in-system四种Serial ATA差别性讯号存取
  • 透过0.15 inch宽 (3,8 mm宽) PCB导孔，提供差动信号探棒和非差动信号探棒的连接
  • 独特的三层差别性100 Ohm 控制阻抗之PCB设计

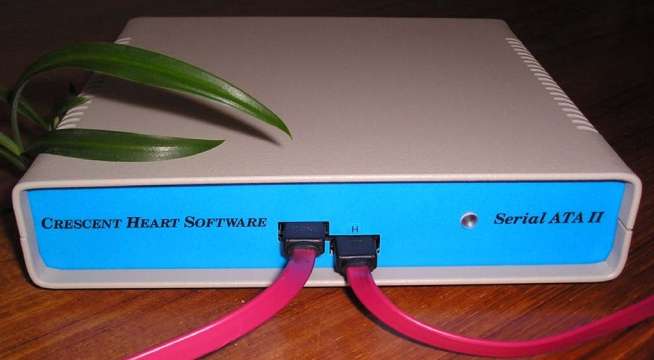

    •  SATA-II

  • Serial ATA II, Serial ATA 1.0 以及ATA/ATAPI 6 标准认证
  • 无需使用逻辑分析仪量测框架错误率（Frame Error Rate: FER）
  • 撷取展频频率信息数据流
  • 可选择性的未译码数据(10b)或译码数据FIS内容取得
  • 可选择性的定时脉冲波形呈现 bus讯号 (squelch) 行为

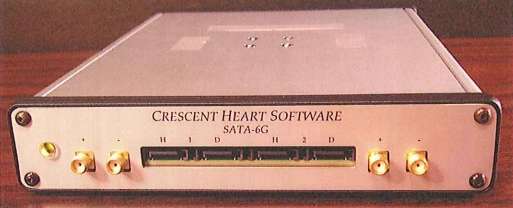

    •  SATA-6G

  • 符合Serial ATA 标准规范修订版本
  • SATA合规性接收者敏感度（Receiver sensitivity）框架错误率（Frame Error Rate）之量测*
  • 量测展频频率量测（Spread-spectrum clocking ）频率调变**
  • SATA合规性接收者敏感度（Receiver sensitivity）基本为错误率（Bit Error Rate）之量测**
    *: 可选择性功能 **: 符合期望的可选择性功能
