HDMI TEST POINT ADAPTER “ALLION AJSC-TPA-RR”

产品介绍

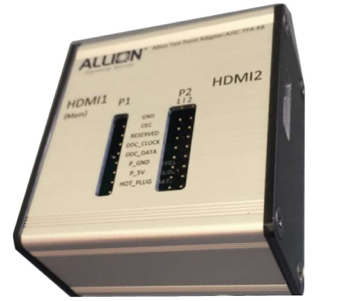

HHDMI Test Point Adapter (AJSC-TPA-RR)为百佳泰特别针对 HDMI 2.0 产品侦错所设计的一套治具.旨在透过HDMI连接线,确认HDMI Sink与Source装置间之+5V Power / HPD / CEC / DDC / Utility讯号问题。AJSC-TPA-RR能够同时和SCDC/EDID Controller(AJSC-1)搭配使用,不但能够控制与仿真EDID/SCDC之讯号, 亦能够执行HDMI Protocol之标准认证测试。

应用范围

适用所有HDMI产品(包含HDMI Source与Sink产品)

主要特性

ALLION AJSC-TPR-RR”单独使用功能

  • 藉由跳线可个别分析 +5V Power/HPD/CEC/DDC/Utility讯号
  • 执行+5V Power/HPD/CEC/DDC/Utility讯号分析与侦错

    與“ALLION AJSC-1” 一起使用

    • 控制及模拟EDID/SCDC
本治具有拉出除了HDMI TMDS外等讯号脚位,例如DDC,HPD+5V等,以及Allion AJSC-1本身具备EDID&SCDC controller, 所以搭配使用时,可以变成HDMISource取得Sink EDID/SCDC资讯, 也可以变成HDMI Sink利用本身EDID controller的功能,使得HDMI Source输出所需要的video timing
    • HDMI 标准测试 (Protocol test) (请见图二)
    • 您可实施下列HDMI 2.0
      Generic CTS : CTS ITEM: HF1-23, HF2-10, HF2-26, HF2-31, HF2-32, HF2-35, HF2-41, HF2-53

产品规格

  • 尺寸:55mm X 34mm X 60mm (宽X高X深) (不包含 projection point)
  • 重量:88g (AJSC-TPA-RR机身)
