M.2 PCIe CBB5.0 Test Fixture Set

Product Summary

M.2 PCIe CBB5.0测试治具组内含SMPM线材模组，可大幅缩短测试时间。

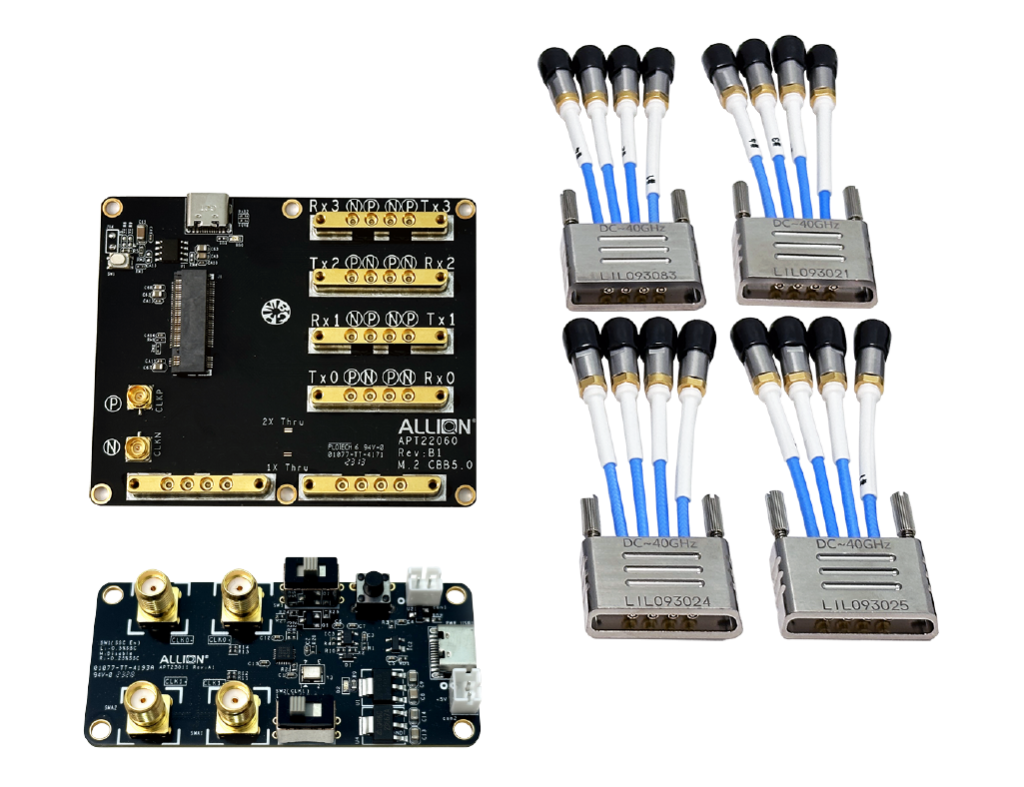

此治具组包含：

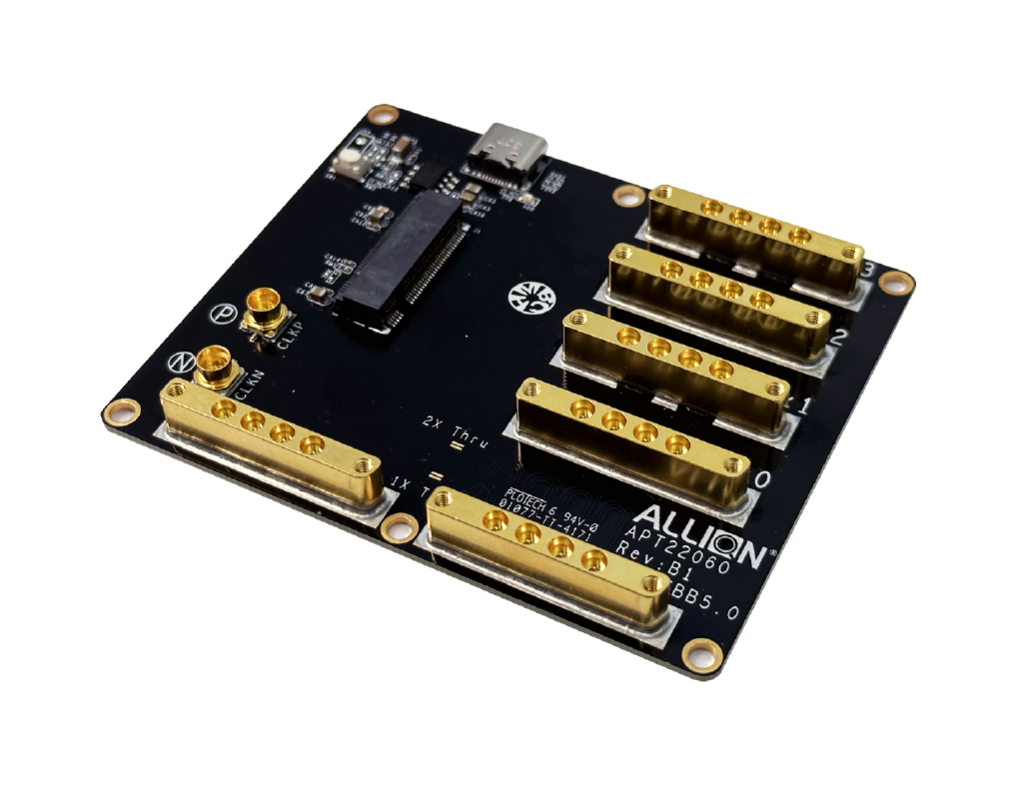

1. M.2 CBB5.0 Test Fixture (Model Name: APT22060)
2. PCIe CBB CMTS board (Model Name: APT23011)
3. Cable Module*4

交期为下单后2-4周

Application

• 适用于PCI Express Device 认证测试 for Tx/Rx (Gen1-Gen5)
• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen5)
• 适用于使用M.2接口的设备及储存产品

Key Feature

• 适用于PCIe M.2 认证电气测试 for Tx/Rx
• 强化SMPM连接器结构，以及具弹性的线缆配件
• SMPM连接器和线缆配件，可支持至40GHz
• 两倍校正板内建设计

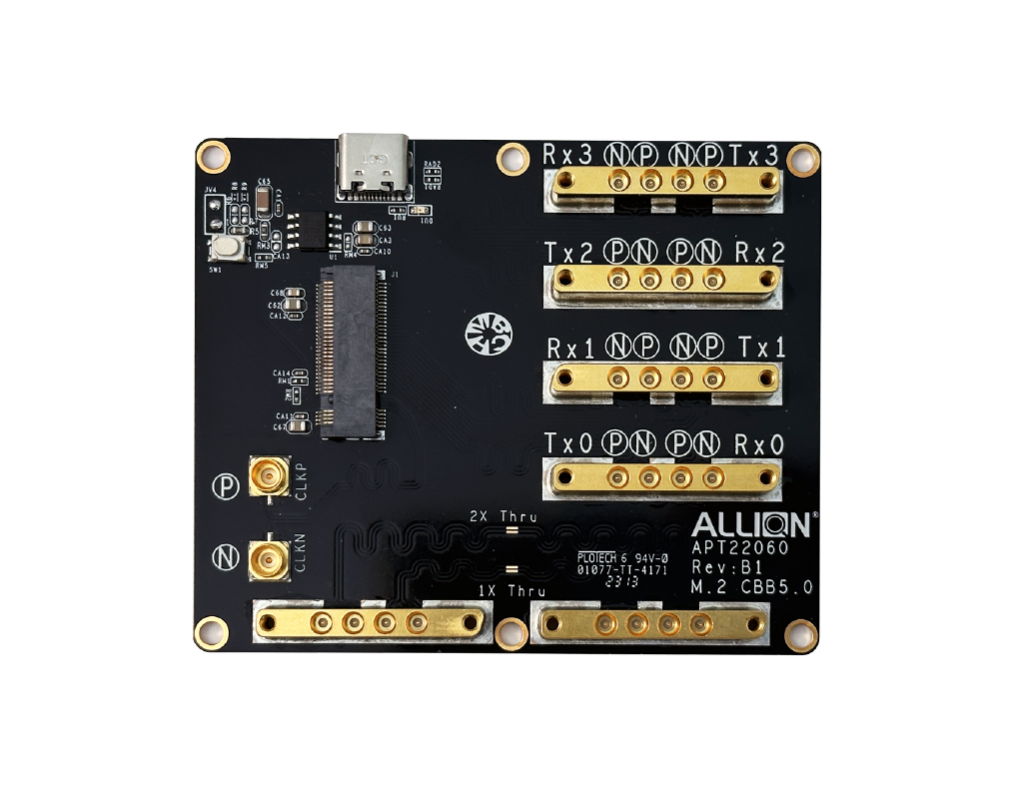

Specification

• PCIe M.2 M-Key Receptacle Connector
• 四颗SMPM Connector用于Full Lanes
• 两颗SMPM用于2X Thru Calibration
• 两颗SMP Connector用于Reference Clock
• 尺寸 : 66.8mm x 80mm
• 模组化的线缆使用SK Receptacle及四颗SMPM，长度为6英寸
